气动直角快插式管路连接接头结构

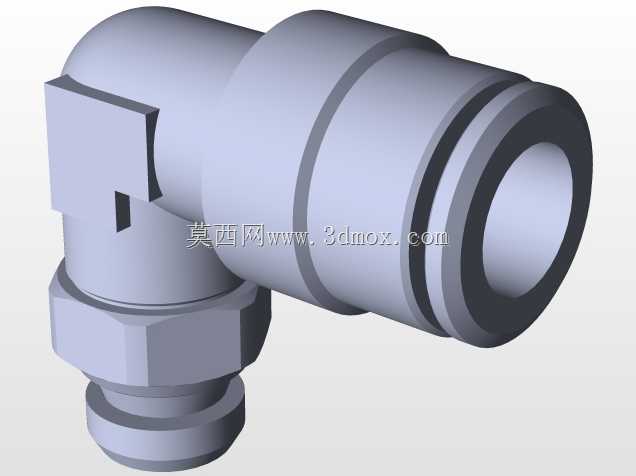

　　这款直角式快插气动接头，是气动系统气路布设环节里极为常用的管路转接部件，在各类自动化生产线、机械手末端执行器气路、非标自动化设备的气动回路中都有广泛应用，主要用来实现垂直方向的气路转向连接，避免管路弯折造成的气阻增大、管路折损漏气等问题，尤其适合安装空间局促、管路需要90度转向布设的工位。从结构设计来看，接头采用L型直角布局，一端为外螺纹连接端，六角结构的设计方便使用扳手进行拧紧操作，能够直接对接设备上的内螺纹气口，螺纹端的尺寸适配常规气动系统的通用安装口径，安装时可根据实际工位的空间余量调整拧紧角度，保证快插端的朝向符合管路走向要求，避免安装后管路出现别劲、受力扭曲的情况。快插端采用了气动行业通用的弹性卡箍密封结构，

　　内部配有锁紧爪齿与丁腈橡胶密封件，接入对应外径的气动软管时，只需将软管插到底即可自动完成锁紧与密封，拆卸时按下端部的释放环即可顺利拔出软管，无需额外工具，大幅提升气路装配与后期维护的效率。接头的主体结构采用等径流道设计，内部转角处做了圆弧过渡处理，不会出现通径突变的情况，能够有效降低压缩空气通过时的压力损失，保证气路的流量稳定性，避免因转角处流道狭窄造成的供气不足、执行元件动作迟缓等问题。外形尺寸方面，接头的整体转角半径控制在紧凑范围内，快插端的外径尺寸适配常规气动软管的安装间隙要求，安装后不会占用过多的周边空间，在密集排布的气路组中也能顺利完成安装，不会和相邻的接头、管路产生干涉。

　　密封结构的设计充分考虑了气动系统的常规工作压力范围，能够在0-1MPa的工作压力下保持稳定的密封性能，适配常规压缩空气工况下的使用要求，部分经过表面处理的材质版本也可适配弱腐蚀工况下的气路连接需求。在实际设备装配场景中，这类接头常被用在机械手的气动夹具气路连接、自动化线体的阻挡气缸供气回路、气动滑台的进出气口转接等位置，相比直通式接头搭配弯管的布设方式，直接使用直角快插接头能够减少管路的弯折点，降低管路长期使用出现疲劳开裂的概率，同时也能让气路的布设更加规整，减少冗余管路的长度，优化设备内部的走线布局。设计过程中需要重点关注接头内部锁紧爪齿的角度与弹性参数，既要保证软管插入后能够提供足够的锁紧力，避免通气后管路受气压冲击脱落，

　　也要保证拆卸时释放环按动的力度适中，不会出现拆卸困难的问题；密封件的沟槽尺寸需要严格匹配橡胶件的压缩量，压缩量过小容易出现漏气，压缩量过大则会增大软管插入的阻力，影响装配效率。另外接头的材质选择上，主体一般采用硬质工程塑料或者镀镍铜材，既能够保证足够的结构强度，承受安装时的拧紧力矩与工作时的气压冲击，也具备不错的抗腐蚀能力，适配车间内的常规使用环境，不会因为长期接触压缩空气中的冷凝水出现锈蚀、卡涩的问题。安装边界上，螺纹端拧紧时需要注意控制力矩，避免力矩过大造成螺纹滑牙或者接头主体开裂，快插端接入软管时需要保证软管切口平整，没有斜口、毛边，避免插入后破坏内部密封件造成漏气，同时要保证软管插入深度到位，避免插入深度不足导致通气后管路脱落。
