15米长500毫米宽板条链式输送设备结构

　　在车间物料转运、成品件流转、工序间工件传递的各类生产场景中，板条链式输送设备是承担长距离平直段物料承载输送的核心装置，这款15米总长、500毫米有效输送宽度的板条链式输送机，针对常规中小尺寸工件、箱装物料、成件包装货品的连续输送需求设计，可适配轻工制造、五金加工、包装产线、仓储分拣等多个场景的平直段输送需求，能够在常温常规工况下稳定完成单重不超过额定载荷的物料水平输送，避免人工转运带来的效率损耗与磕碰风险。从结构设计逻辑来看，这款设备采用两侧对称布置的精密滚子链条作为牵引构件，链条之间等距固定钢制板条作为承载面，板条表面做平整处理，无突出毛刺与尖锐棱角，避免输送过程中刮蹭工件表面或卡滞物料；驱动端设置在设备单侧端部，

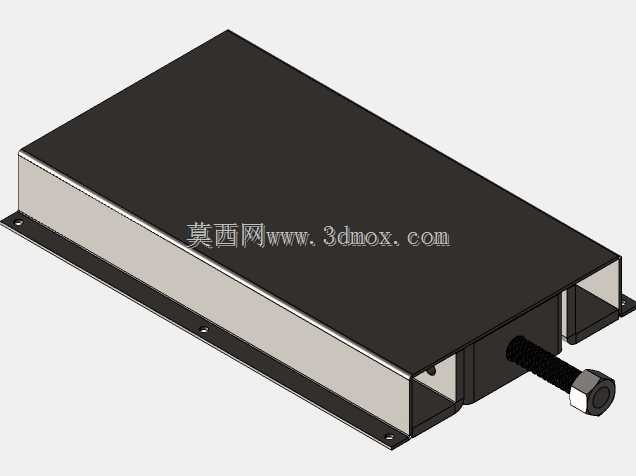

　　采用张紧螺杆结构实现链条张紧度的调节，张紧行程预留足够余量，可抵消链条长期运行磨损带来的节距伸长，无需频繁拆换链节即可完成张紧调整，降低日常维护的操作难度。设备整体框架采用折弯钢板拼焊成型，框架底部设置多个安装固定脚座，脚座上预留螺栓安装孔，可直接通过膨胀螺栓固定在硬化车间地面上，安装时需保证两侧框架的平行度偏差控制在允许范围内，避免链条运行过程中出现偏磨、卡滞、跳齿等问题；设备总宽度控制在适配500毫米有效承载面的合理范围内，两侧框架高出板条承载面一定高度，形成简易的侧边挡边结构，可防止输送过程中物料从侧边滑落，针对小尺寸散件输送场景，也可在框架上额外加装加高挡边结构，无需改动主体框架即可完成适配。从安装边界来看，

　　15米的总长度可根据现场布局需求拆分为多段分段式框架，现场拼接时通过法兰连接板完成段间固定，拼接处保证板条平面的平面度偏差在允许范围内，避免物料经过拼接位置时出现颠簸卡滞；设备进料端与出料端可根据上下游设备的对接需求，调整端部板条的布置间距，适配不同设备的衔接高度，可直接对接加工机床出料口、包装机进料端、分拣工作台等工位，实现产线物料的连续自动化流转。在功能特性上，这款板条链式输送机相比皮带式输送机，承载能力更强，耐磨损性能更优，可输送带有一定棱角的金属工件，不会出现皮带被尖锐工件划伤破损的问题；相比辊筒式输送机，板条形成的连续平整承载面可输送底部尺寸较小的工件，不会出现工件卡入辊筒间隙的问题，适配的物料类型范围更广。

　　链条传动的结构形式传动效率高，运行过程中无打滑问题，输送速度稳定，可根据产线节拍需求匹配对应速比的驱动装置，实现0.1m/s到0.5m/s区间内的常用输送速度调节，满足不同生产节拍下的物料输送需求。设计过程中针对链条运行的润滑需求，在两侧链条的回程段预留了润滑脂加注空间，可定期对链条铰接点加注润滑脂，降低链条铰接副的磨损速率，延长设备整体使用寿命；框架内部的链条回程位置设置导向托条，托条采用耐磨非金属材质，承托回程段链条，避免链条下垂剐蹭框架底部，减少运行过程中的异响与磨损。设备整体外形规整，无外凸的尖锐结构，所有连接螺栓均采用内六角螺栓，螺栓头沉头布置在框架型材内部，避免运行过程中剐蹭操作人员衣物或物料，符合车间设备的安全设计要求；驱动端的传动部件设置安全防护罩，将链轮、链条等运动部件完全封闭，避免操作人员误触引发安全事故。针对不同行业的使用需求，这款设备的板条材质可根据输送物料的特性做调整，输送腐蚀性物料时可更换为不锈钢板条，输送高温工件时可更换为耐热钢板条，主体框架与链条传动结构无需做大幅改动即可完成适配，具备较强的场景适配灵活性，能够满足多数常规平直段物料输送的使用需求，为产线连续化运转提供稳定的物料输送支撑。
