可伸缩柔性辊道输送线结构设计

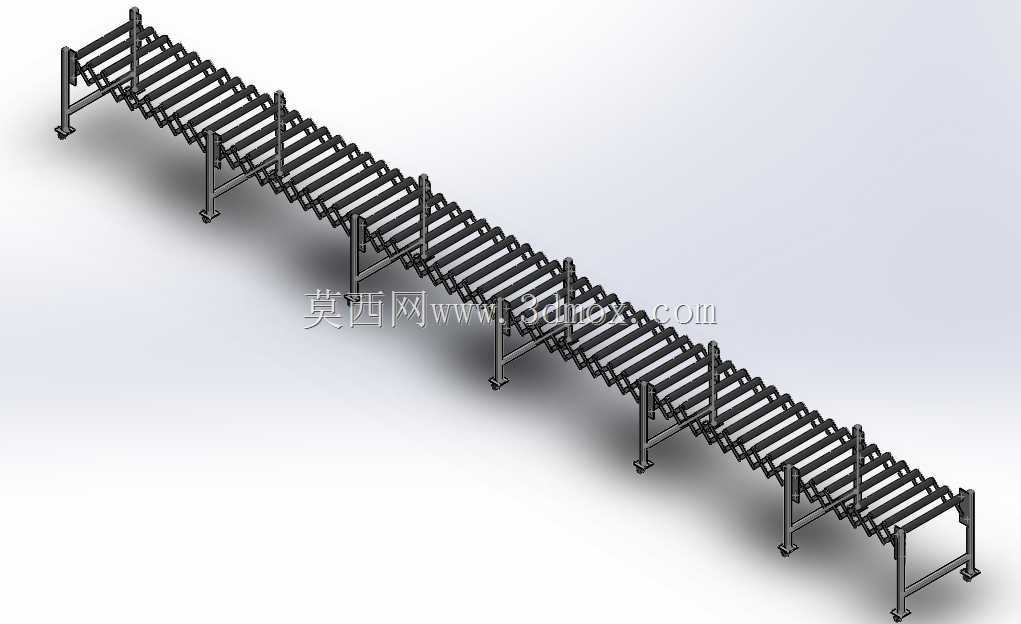

　　在电商仓储分拣、车间工序间物料转运、装卸货接驳这类需要灵活调整输送长度的场景里，固定长度的辊道输送机往往难以适配多变的工位布局，尤其是临时装卸货、多工位轮换作业的工况下，反复拆装固定输送线不仅耗时耗力，还会占用大量车间仓储空间，这款可伸缩的柔性辊道结构正是针对这类痛点完成的三维结构设计。整套设备采用分段铰接的支撑框架结构，每段支架都配备可独立调节高度的支撑脚，能够适配不同高度的装卸平台、生产设备出料口，在地面存在轻微坡度或者不平整的工况下，也能通过单独调整支脚高度保证辊道面处于水平状态，避免物料在输送过程中出现卡滞、自行滑移的问题。辊子作为直接承载物料的部件，设计时充分考虑了常规周转箱、袋装物料、规整工件的承载需求，

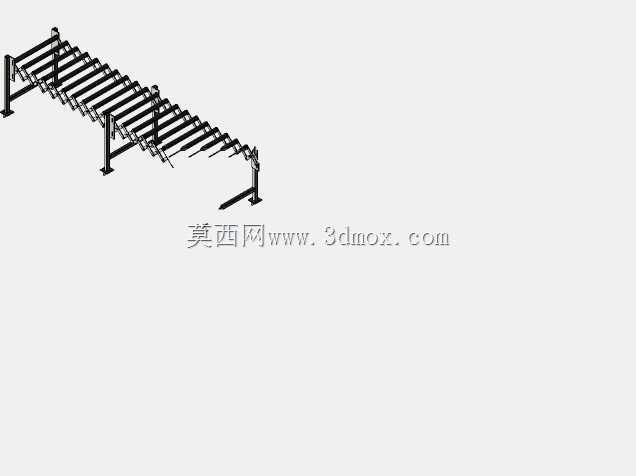

　　辊面采用光滑耐磨的金属材质，既可以依靠人力推动物料完成水平输送，也可以根据后续改造需求在端部加装驱动单元实现动力输送，辊子之间的间距经过反复校核，既保证了常规尺寸的周转箱不会在辊隙间卡滞，也避免了间距过小导致的材料浪费、整体重量过大的问题。整套输送线的伸缩结构采用剪叉式联动的连接方式，拉伸和收缩过程中所有辊子始终保持等间距排布，不会出现局部辊距过大或者过小的情况，收缩状态下整体长度仅为拉伸状态的五分之一左右，闲置时可以收拢放置在墙角或者设备间隙，不会占用过多的生产仓储空间。在安装边界方面，整套设备的支脚底部设计有防滑垫，不需要在地面打膨胀螺栓固定，只需要将设备拉伸到需要的长度，调整好各支脚的高度就可以投入使用，

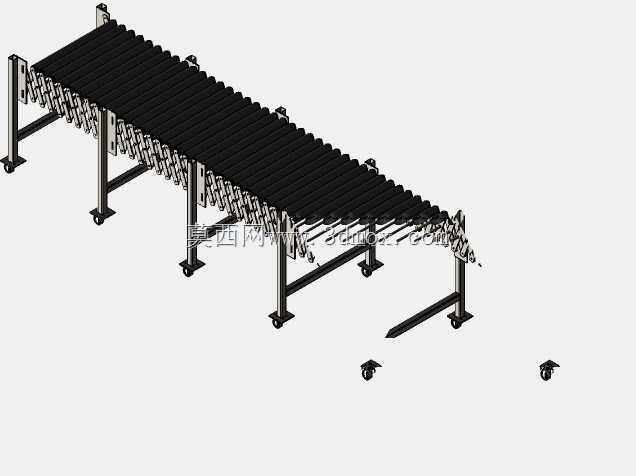

　　转场作业时只需要收拢后就可以通过人力或者叉车转运，不需要复杂的拆装流程。设计过程中重点校核了框架铰接点的受力情况，在满负载承载工况下，铰接点的剪切应力、支撑框架的弯曲挠度都控制在材料许用应力范围内，保证长期使用过程中不会出现框架变形、铰接点松脱的问题。辊子的两端采用标准的轴承座安装结构，后期维护时如果出现单个辊子磨损、转动卡滞的情况，只需要拆下两端的固定销就可以快速更换辊子，不需要拆解整段输送框架，大幅降低了后期的维护成本。针对不同的使用场景，这套结构还预留了拓展安装位，可以根据需求在侧边加装挡板防止物料滑落，在端部加装导向板对接其他输送设备，也可以在支脚位置加装脚轮，实现输送线的整体移动，进一步提升设备的适配性。在实际车间应用中，

　　这类柔性辊道常布置在注塑机出料口对接仓储区、货车装卸货口对接仓库分拣区、组装线不同工位之间的物料传递，尤其是在多品种小批量的生产模式下，工位调整频繁，这类可灵活伸缩调整的输送结构能够快速适配新的布局，不需要重新设计制作固定输送线，能够有效压缩产线调整的周期，降低生产辅助设施的投入成本。整套结构的所有零部件都采用常用的金属型材和标准件，加工工艺成熟，不需要特殊的定制加工设备，生产制造成本较低，适合各类中小规模的生产车间、仓储站点自行制作或者采购使用。
