带式输送机槽型托辊支撑支架结构

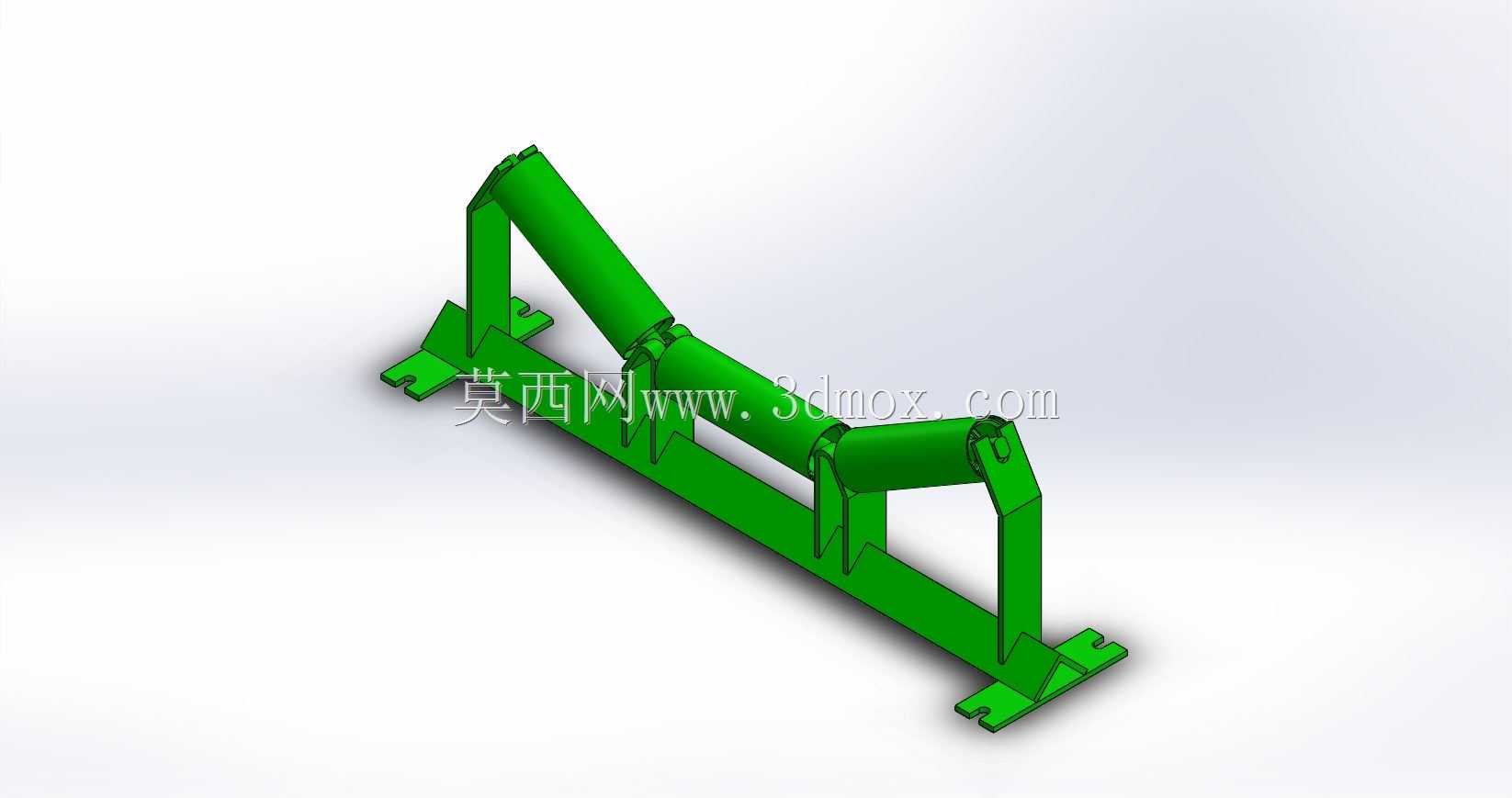

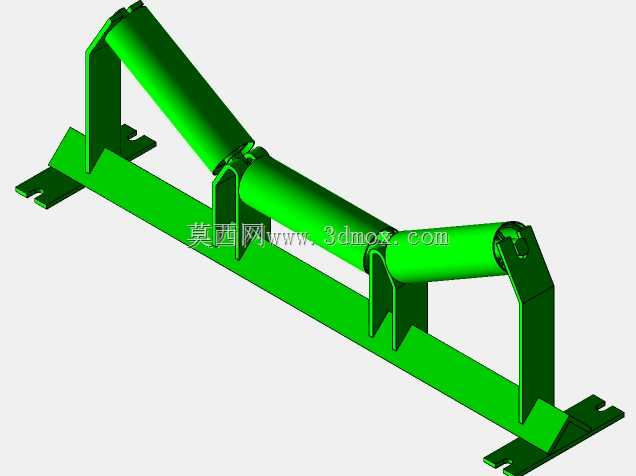

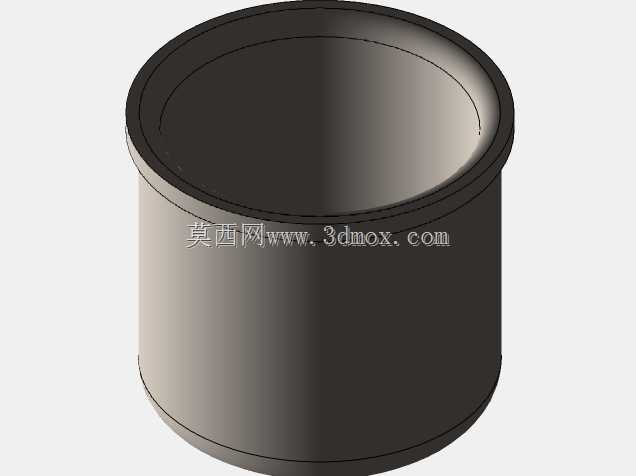

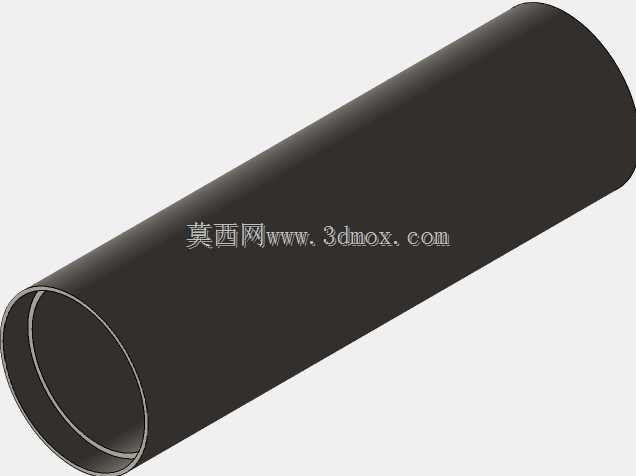

　　在散料输送系统的现场运维与结构设计工作中，托辊架是决定皮带运行稳定性、物料输送倾角合理性的核心承载构件，这类构件广泛应用于矿山、港口、电厂、建材厂的带式输送线路中，承担着承托托辊组、约束皮带运行轨迹、分散物料载荷的关键作用，其结构合理性直接影响整条输送线的运维周期与皮带使用寿命。本次设计的槽型托辊架采用三托辊组布置形式，两侧边托辊呈固定倾角设置，中间托辊水平布置，整体形成与槽型皮带贴合的弧形支撑面，能够在输送煤炭、矿石、砂石等散状物料时，有效增大物料与皮带的接触截面积，避免物料在输送过程中出现撒漏，同时可适配不同带宽的输送皮带，匹配常规散料输送线15度到35度的槽角需求，兼顾物料承载量与皮带运行的对中性。从结构设计逻辑来看，

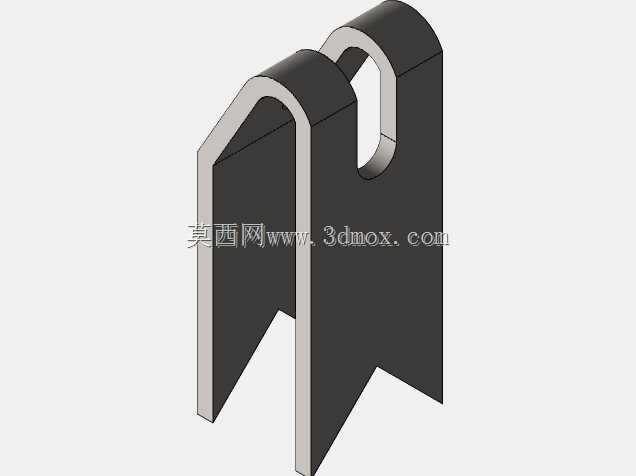

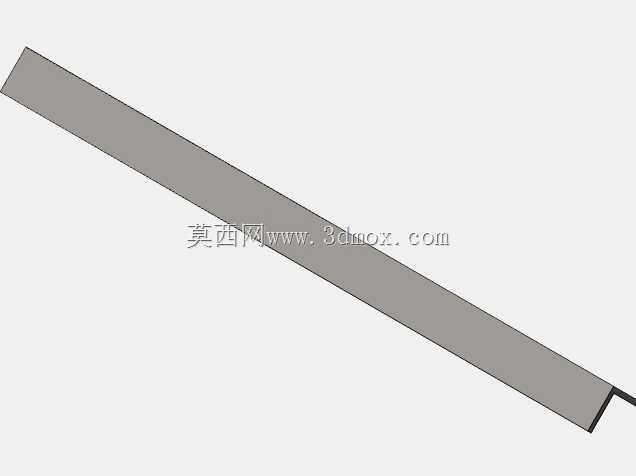

　　该托辊架采用一体式焊接框架结构，主体纵梁采用等边角钢拼焊成型，底部设置带安装孔的固定脚座，脚座上的长圆孔设计可适配现场安装时的位置微调需求，抵消机架安装过程中的累计误差，无需在现场进行二次扩孔加工，大幅缩短现场安装的调整周期。两侧的托辊安装支座采用折弯钢板焊接成型，支座上预留的托辊轴安装卡槽采用开口式设计，更换托辊时无需拆卸整体支架，仅需将托辊轴从卡槽内抬出即可完成更换，可将单组托辊的更换时间压缩至十分钟以内，适配输送线不停机快速运维的实际需求。在安装边界与尺寸适配层面，该托辊架的纵向安装间距可根据输送物料的容重进行调整，输送容重较大的矿石类物料时，架体间距可设置为1米到1.2米，输送容重较轻的粮食、煤粉类物料时，间距可放宽至1.

　　5米，架体整体宽度根据适配的皮带带宽进行对应匹配，底部脚座的安装孔中心距与输送线中间架的槽钢安装孔位完全对齐，无需额外加装过渡连接件。架体的侧边托辊倾角经过反复校核，既保证槽型截面的物料承载能力，又避免倾角过大导致皮带两侧出现过度磨损，同时架体的整体高度经过优化，在保证托辊安装空间的前提下，尽可能降低架体自身重量，减少输送线中间架的承载负荷，降低整条输送线的钢结构耗材用量。从实际使用场景来看，这类托辊架不仅可应用于水平输送段，也可适配一定倾角的上运或下运输送段，架体自身的焊接结构经过应力消除处理，可承受物料下落时的冲击载荷，避免长期受冲击出现焊缝开裂、架体变形的问题。架体表面采用整体喷涂防锈漆处理，可适应露天、高湿、

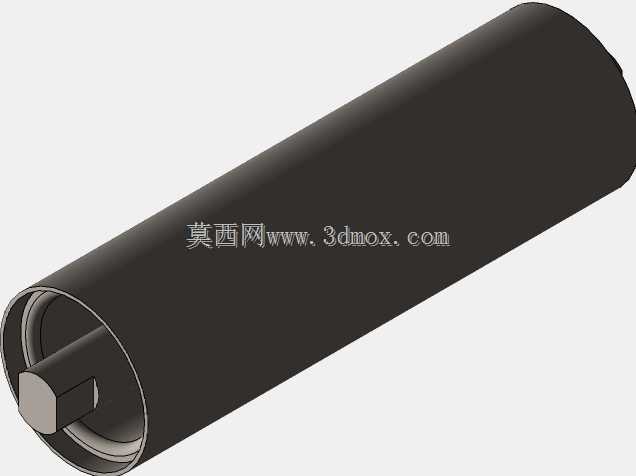

　　高粉尘的恶劣作业环境，延长架体的锈蚀周期，减少日常防腐维护的工作量。在托辊的安装配合上，架体的卡槽尺寸与标准托辊的轴径完全匹配，安装后托辊的转动灵活度不受影响，不会出现卡滞、偏磨的问题，同时架体的安装基准面经过铣削加工，保证三组托辊安装后处于同一支撑弧面，避免皮带运行时出现跑偏、蛇形的问题，减少皮带边缘的异常磨损。设计过程中还充分考虑了架体的通用性，同规格架体可适配不同厂家生产的同尺寸标准托辊，无需定制专用托辊配件，降低后期运维的配件采购成本与库存压力。对于输送线的设计人员来说，这类标准化的托辊架可直接选型套用，无需重新进行结构设计与强度校核，大幅缩短输送线的设计周期，同时架体的结构形式符合带式输送机的行业设计规范，可满足不同行业散料输送线的通用安装要求，在长距离输送线路中，统一规格的托辊架还可降低备件储备的种类，提升运维效率。
