UCT208型输送线皮带张紧调节座结构

　　在带式输送、链条传动这类依赖挠性件传递动力的设备场景里，张紧调节结构是保障传动效率、延长易损件寿命的核心部件，这款适配UCT208轴承单元的张紧架，就是针对中轻载输送线、小型传动机构开发的可调式安装基座。日常设备运维里，皮带、链条这类挠性件在运行一段时间后，会因为持续受拉产生塑性伸长，一旦张紧力不足，就会出现打滑、跳齿、传动异响甚至脱落的问题，传统的固定轴承座安装方式需要反复拆装调整中心距，运维效率极低，而这款张紧架通过自带的滑动调节结构，不需要拆解主体安装框架，就能快速调整轴承单元的位置，实现传动件张紧力的精准控制。

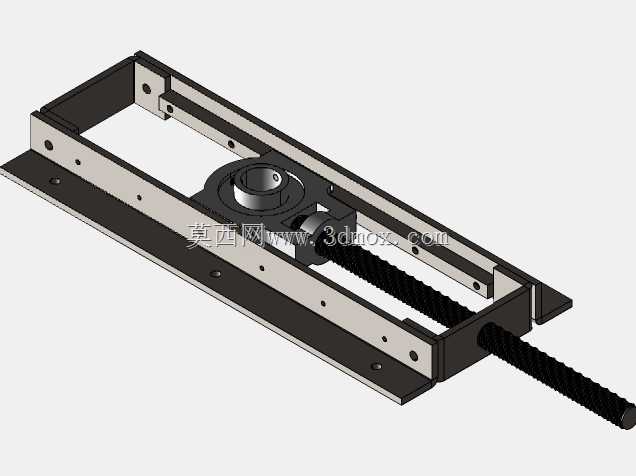

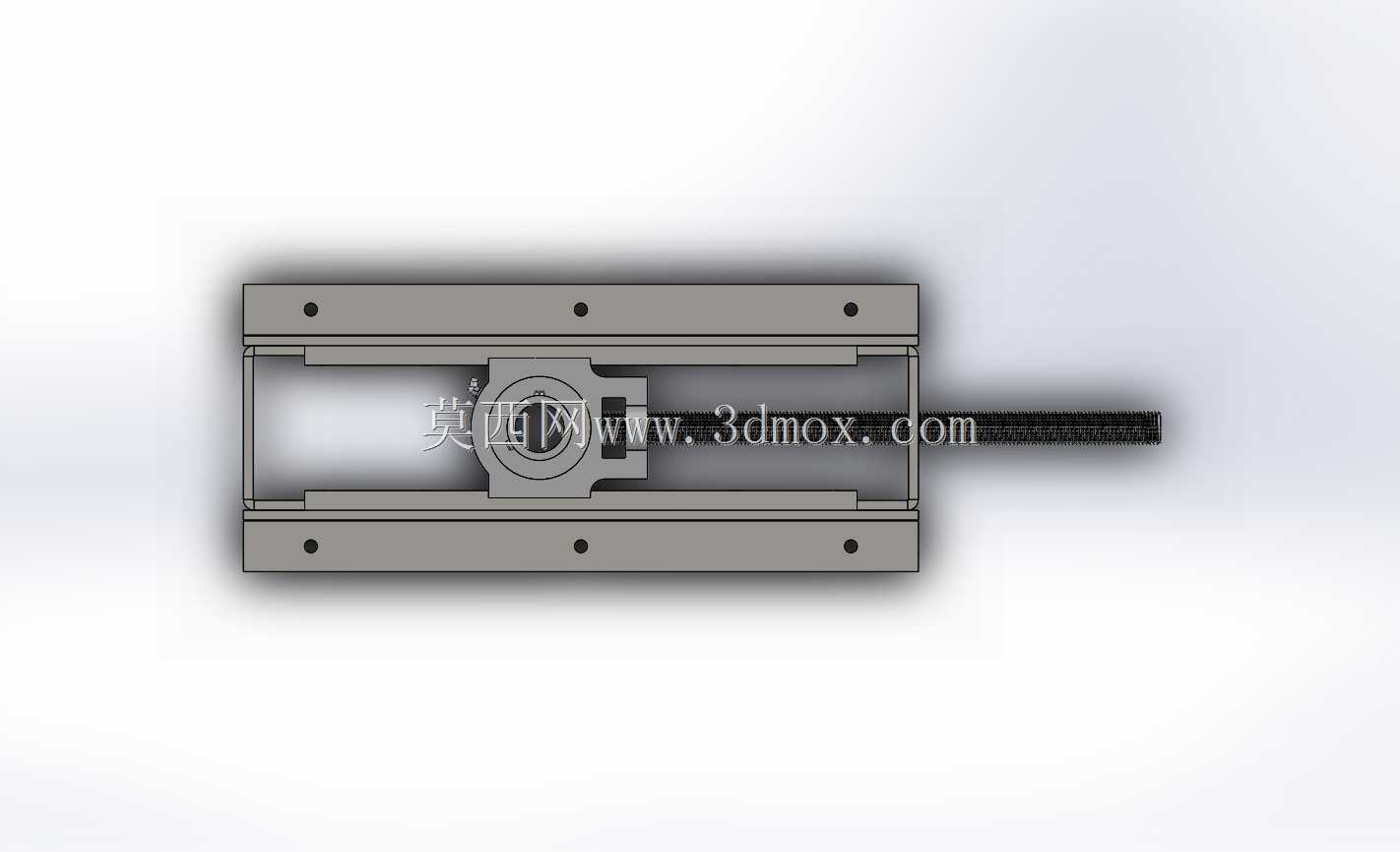

　　从结构设计逻辑来看，这款张紧架采用了对称式双导轨滑动槽结构，主体框架由上下两根平行的安装梁构成，梁体上加工有等距的固定安装孔，用于将整个张紧架固定在设备的机架型材上，中间的滑动座直接适配UCT208带座外球面轴承的安装尺寸，滑动座两侧嵌入框架的导向槽内，尾部连接调节螺杆，转动螺杆就能带动滑动座沿导向槽做直线位移，调整到位后通过滑动座上的锁紧件将位置固定，整个调节过程不需要敲击、撬动部件，单人用常规扳手就能完成操作。导向槽的间隙设计做了公差匹配，既保证滑动过程顺畅无卡滞，又能控制滑动座的横向窜动量，避免轴承运行过程中出现偏载，延长轴承的使用寿命。

　　实际选型应用时，需要重点关注安装边界尺寸：这款张紧架的整体框架长度适配208规格轴承的调节行程需求，常规调节行程可以覆盖绝大多数中轻载传动场景的伸长量补偿需求，框架的宽度方向安装孔距匹配常用的40系、50系工业铝型材以及型钢机架的安装孔位，不需要额外加工转接板就能直接固定。滑动座的安装孔完全遵循UCT208带座轴承的标准安装尺寸，不需要对轴承座做二次加工，直接用螺栓锁紧即可，互换性很强。调节螺杆采用标准粗牙螺纹，具备自锁特性，调整到位后不容易因为设备运行的振动出现位置偏移，同时螺杆端部做了光杆处理，方便加装手轮或者调节手柄，部分需要频繁调整张紧力的场景，比如需要经常切换传动比、更换不同厚度皮带的设备，还可以在螺杆端加装锁紧螺母，进一步提升位置固定的可靠性。

　　从应用场景覆盖来说，这款张紧架除了常规的皮带输送机之外，在小型链板输送线、同步带传动机构、轻型提升设备上都能适配，尤其是在食品包装、电子组装这类对设备运维效率要求较高的生产线里，这种快调式张紧结构能大幅减少停机调整的时间。设计建模的时候，框架部分的壁厚做了针对性加强，在滑动座的受力位置做了局部加厚处理，避免长期受拉出现框架变形，所有的安装孔位都做了沉头设计，螺栓锁紧后不会突出安装面，不会和传动件产生运动干涉。滑动座和导向槽的配合面做了平面度要求，运行过程中轴承的中心高始终保持一致，不会因为调整位置出现轴系偏斜，从根源上避免了因为安装不对中产生的轴承发热、皮带偏磨问题。

　　很多现场运维人员在调整张紧力的时候全靠手感，这款张紧架的框架侧面可以加装标尺，调整的时候直接对照标尺控制两侧张紧架的位移量，保证传动轴两端的张紧力一致，避免皮带出现单边跑偏的问题。和那种单螺杆顶推的简易张紧结构相比，这款双梁框架的结构刚性更好，在承受径向载荷的时候不会出现框架变形，适配的线速度、载荷范围都更广，哪怕是在有一定冲击载荷的输送场景下，也能保持轴承位置的稳定。建模过程中所有的配合尺寸都遵循相关机械设计标准，零件的倒角、圆角都做了工艺性处理，不管是采用钣金折弯焊接还是型材切割加工，都能很方便地制造出来，不需要特殊的加工工艺，加工成本可控，适合批量配套在标准化的输送设备上。
