冲压生产线模具转移用阶梯轴传递构件

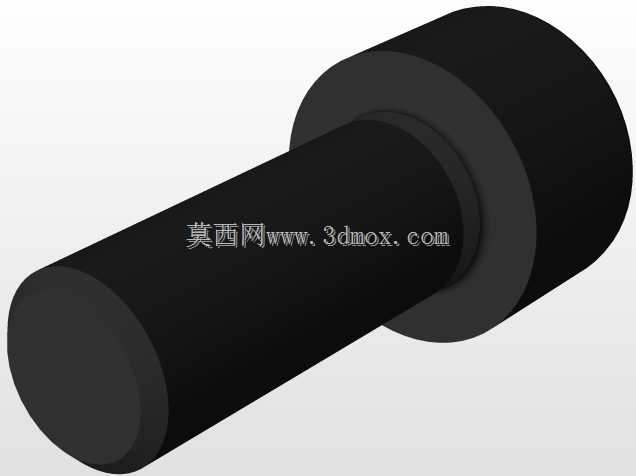

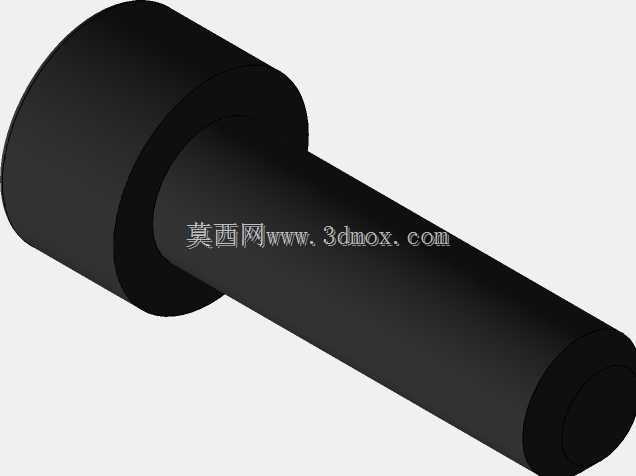

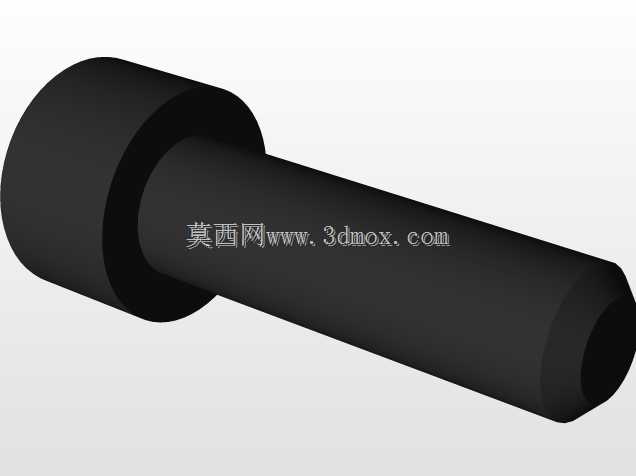

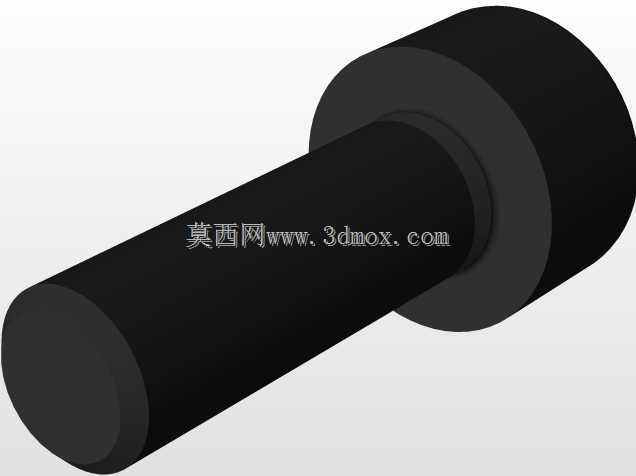

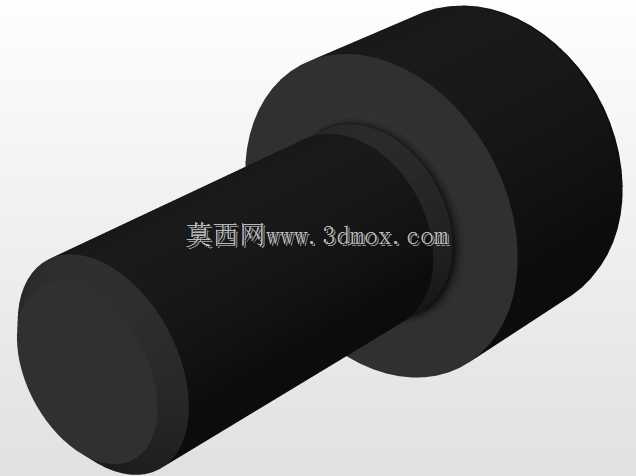

　　在连续冲压生产线的工位间工件传递环节，这类轴类构件是衔接模具工位与传递机构的核心受力零件，日常运行中需要承担工件移位过程中的径向支撑与轴向定位作用，适配多工位级进模的步距传递需求，避免冲压件在工位转移过程中出现偏移、卡滞甚至掉落的问题，直接影响整条冲压线的连续运行节拍与成品件的形位精度。从结构形态来看，该构件采用同轴阶梯轴设计，大直径端作为安装定位基准，与传递机构的安装座孔配合时，轴肩端面可实现轴向硬定位，不需要额外加装定位套就能保证安装位置的同轴度公差，小直径端作为工作段，直接与冲压件的定位孔或者传递拨叉配合，两段轴身的同轴度控制在0.02mm以内，能够保证高速往复运动过程中不会出现偏磨。设计阶段优先考虑了冲压车间的实际工况，

　　连续运行时构件每分钟要完成十余次的往复移位动作，轴身表面做了硬化处理，耐磨性能能够适配长期高频次的接触摩擦，不需要频繁更换易损件。安装边界上，大直径端的外径尺寸与标准传递机构的安装沉孔匹配，安装时只需要将轴肩贴合安装座端面，穿入紧固螺钉即可完成固定，不需要现场做配磨加工，小直径端的长度根据冲压模具的工位间距设定，伸出长度刚好覆盖工件传递的行程范围，不会和模具的凸凹模、卸料板等运动部件发生干涉。实际应用中，这类构件不需要配套复杂的辅助连接件，自身的阶梯结构就同时实现了安装定位、载荷传递、工件导向三个功能，相比等直径轴加定位套的组合结构，减少了两个装配误差累积环节，装配后整体的跳动量更小，在0.8mm厚度以下的薄钢板冲压件传递场景中，

　　能够有效避免工件定位孔被刮伤、变形的问题，保证后续冲压工位的定位精度。结构设计上没有多余的减重槽或者装饰性结构，整体为实心回转体结构，刚性充足，在传递重量不超过5kg的中小型冲压件时，轴身的挠度变形量控制在0.01mm以内，不会因为长期受力出现弯曲变形。日常维护时只需要定期在轴身配合面涂抹少量润滑脂，就能保证长期运行的稳定性，适配绝大多数开式单点压力机配套的多工位传递模使用，不管是家电五金冲压件还是汽车小型结构件的生产线，都能通过更换对应长度规格的该类构件，快速适配不同的工位步距需求，不需要对整套传递机构做大规模改造。
