气动压力提升控制装置结构设计

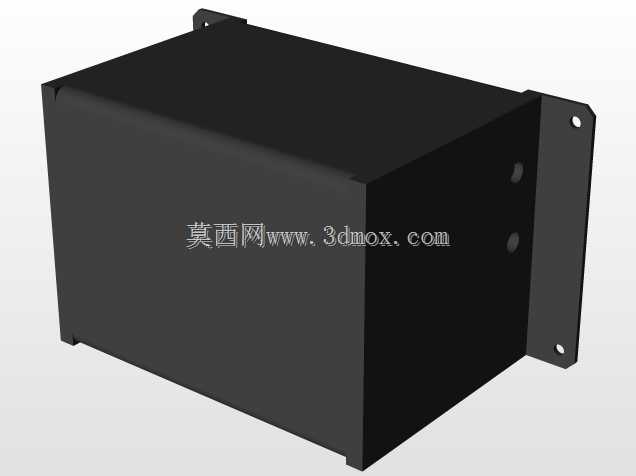

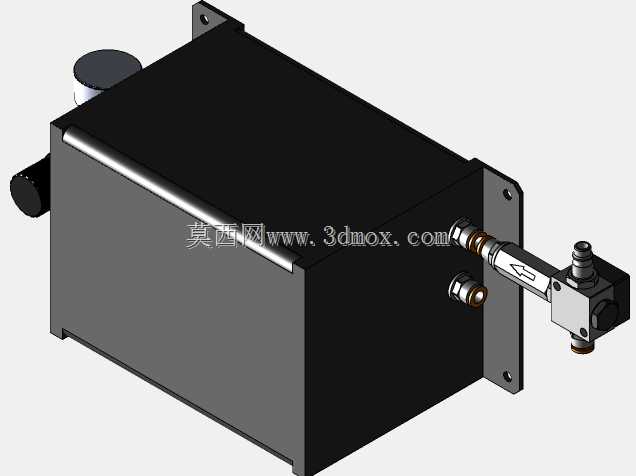

　　该气动控制装置主要面向工业生产中需要稳定气压调控、执行机构提升动作的配套场景，常见于自动化生产线的工件顶升、工装夹具的气动夹紧、小型物料的举升移位等工位，作为气路系统的核心控制单元，承担气源处理、压力调节、气路通断与方向切换的功能，可直接对接车间集中供气系统，无需额外增设气源处理前置组件。从结构设计来看，装置采用一体化箱体式布局，主体为封闭金属壳体，壳体侧面预留带安装孔的固定支耳，支耳采用折弯成型结构，安装孔位间距符合常规气动元件安装的通用孔距规范，可直接通过螺栓固定在设备机架的型材安装面或设备侧板上，安装时需预留侧面气路接头的操作空间，方便后期气管插拔与维护。壳体一侧集成了手动控制气阀，阀组采用板式安装结构直接固定在壳体侧壁，

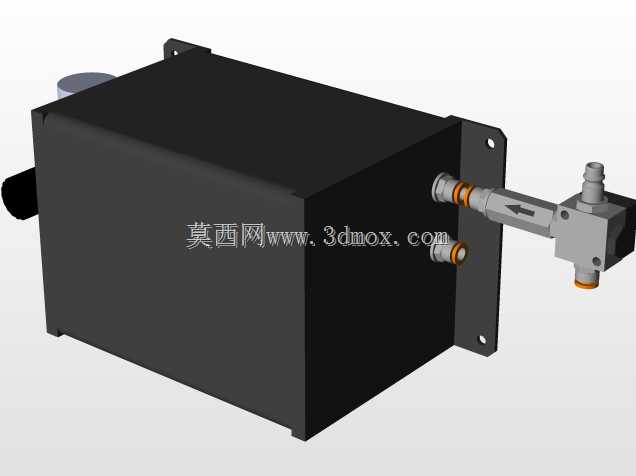

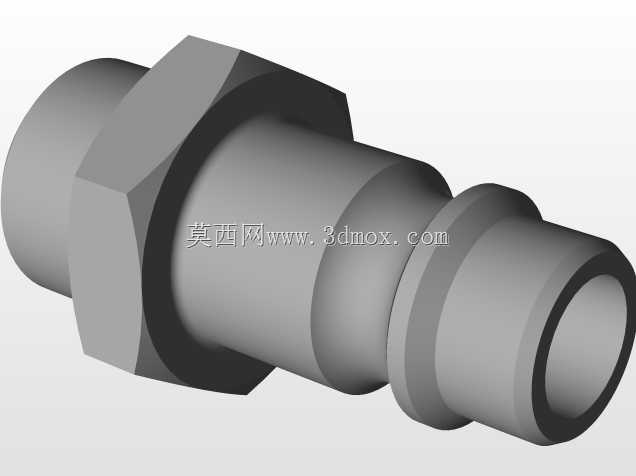

　　阀组上预留三个标准快插接头接口，分别对应进气、工作气路、排气通路，接头采用金属卡套式结构，适配常规外径的气动软管，可承受常规车间供气压力范围内的工作载荷，不会出现接头脱开、漏气的问题。壳体顶部设置了手动调节旋钮，用于系统压力的微调设定，旋钮带有防滑滚花结构，操作人员可直接手动旋转调整输出压力，无需额外工具，旋钮旁预留了压力检测接口，可外接压力表实时显示输出压力数值，方便现场调试时快速匹配执行机构的工作压力需求。设计过程中优先考虑了气路的集成化布置，将原本分散布置的气源处理件、控制阀、压力调节元件全部整合在封闭壳体内，减少了外部气路的管路接头数量，降低了气路系统的泄漏点，同时封闭壳体可阻挡车间内的切削液、粉尘、焊渣等杂物进入阀组内部，

　　延长元件的使用寿命，适合在机加工、焊接、装配等多类车间环境下使用。外形尺寸方面，装置整体为长方体结构，宽度方向控制在常规气动阀组的安装尺寸范围内，高度方向预留了内部气路管路的弯折空间，不会出现管路弯折过度导致气阻过大的问题，安装时底部与安装面之间预留少量间隙，避免壳体底部与安装面直接接触造成的漆面磨损，同时方便冷凝水的排出。在功能实现上，该装置可稳定输出设定范围内的气压，控制连接的气缸等执行元件完成平稳的提升动作，阀组带有定位保持功能，当执行机构提升到指定位置后可自动锁止气路，避免出现负载下滑、位置偏移的问题，排气通路设置了消音结构，可降低气路排气时产生的噪音，改善车间作业环境。设计时充分考虑了现场维护的便捷性，

　　壳体采用可拆卸式盖板结构，后期维护时只需拆下侧面固定螺丝即可打开盖板，对内部的气路管路、密封件进行检查更换，无需将整个装置从设备上拆下，大幅降低了维护停机时间。气路接口的位置设计在装置的同一侧，所有气管走线可集中布置在设备的走线槽内，避免气管散乱布置被其他运动部件刮蹭损坏，同时也方便现场操作人员快速识别各个接口的功能，减少接错气路的概率。装置的壳体表面采用喷塑处理，具备一定的防锈防腐蚀能力，可在有少量油污、湿度较高的车间环境下长期使用，不会出现壳体锈蚀掉漆的问题。固定支耳与壳体之间采用焊接连接，焊接位置做了打磨处理，不存在应力集中的问题，可承受执行机构工作时产生的振动载荷，不会出现支耳断裂、装置移位的情况。
