皮带输送线配套滑轮组件结构设计

　　在连续化物料输送的生产场景中，皮带输送线的传动稳定性直接决定整线的运行效率，而滑轮组件作为皮带张紧、动力传递的核心承载部件，其结构设计的合理性会直接影响皮带的使用寿命、运行噪音以及负载传递精度。这套滑轮组件的设计，是针对常规轻型皮带输送线的安装空间、负载需求做的适配优化，没有采用冗余的加强结构，所有尺寸边界都围绕常规800mm幅宽的输送机架体做匹配，避免安装时出现干涉问题。

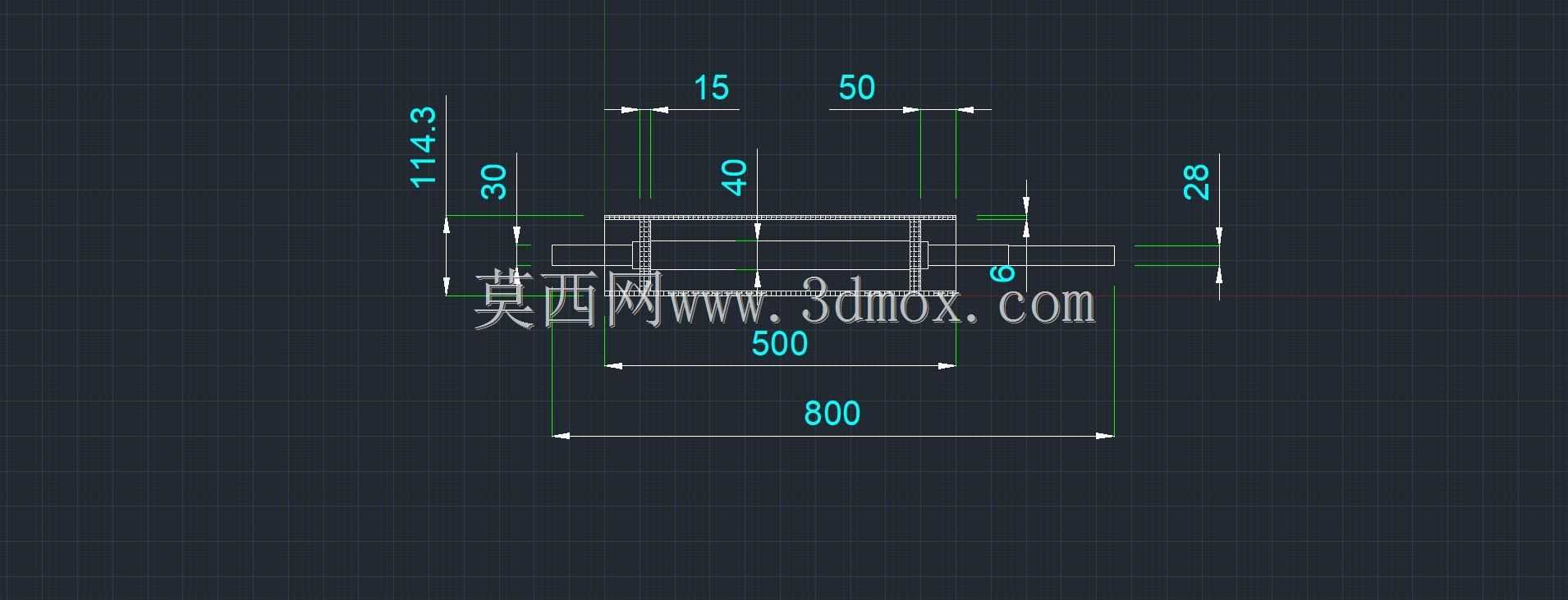

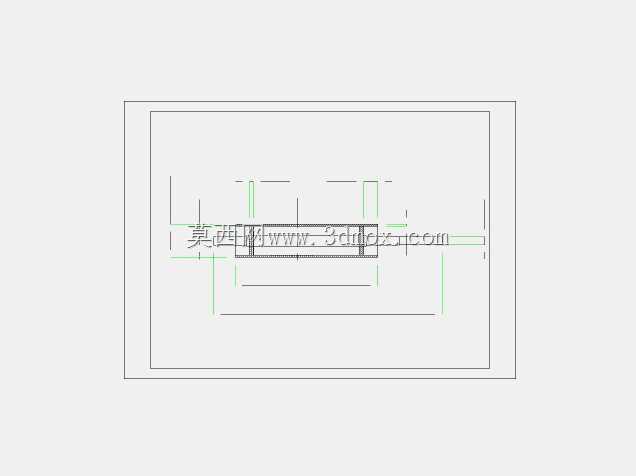

　　从实际安装边界来看，组件整体的轴向总长度控制在800mm，其中滑轮主体的有效工作长度为500mm，这个尺寸刚好适配市面上主流的500mm幅宽PVC输送皮带，两侧伸出的轴段预留了轴承安装位、链轮固定位，单侧轴伸长度150mm的空间里，依次排布轴承位、挡圈槽、链轮配合段，不需要额外切割轴段就能直接适配常规的立式轴承座安装，现场装配时不需要二次加工，能大幅缩短整线的装配周期。径向尺寸上，滑轮的主体外径为114.3mm，这个尺寸是配合线速度1m/s左右的输送速度匹配的，搭配常规4极减速电机的输出转速，不需要额外做过大的传动比调整就能满足常规轻工生产、包装线、小件物料转运的输送速度需求；轴的直径设置为28mm，经过挠度校核，在50kg/m的线负载下，轴的最大扰度控制在0.1mm以内，不会出现轴弯曲导致的皮带跑偏问题。

　　结构设计上，滑轮采用筒体加两端轴接盘的焊接结构，筒体采用卷制圆管加工，两端的接盘与轴采用过盈配合加焊接固定，相比整体实心轴加工的滑轮，重量降低了40%以上，转动惯量更小，启动和停机时不会出现明显的皮带打滑现象。筒体表面做了车削滚花处理，能增加与皮带接触面的摩擦力，避免重载启动时皮带与滑轮面出现滑擦磨损；两侧的轴肩位置预留了30mm的轴承安装间距，搭配带座外球面轴承使用时，能允许一定的安装角度偏差，降低机架焊接变形带来的装配难度。轴端的链轮安装位设置了40mm长度的配合段，键槽采用标准A型平键设计，能直接适配08B型号的传动链条，和减速电机输出端的链轮做匹配传动，不需要单独定制链轮配件。

　　实际应用中，这套滑轮组件既可以作为输送线的主动传动辊使用，也可以作为尾部的张紧辊使用，作为张紧辊使用时，两侧伸出的轴段可以直接安装在张紧滑块上，通过调整螺栓就能实现皮带张紧度的调节，调节行程预留了50mm的余量，能覆盖皮带长期使用后的拉伸伸长量，不需要频繁裁剪皮带。在布局上，滑轮的安装中心高度距离输送机架的下沿预留了足够的空间，不会和机架下方的走线槽、支撑横梁出现干涉，两侧的轴承座安装孔位采用长圆孔设计，安装时可以微调滑轮的轴向平行度，从根源上避免皮带运行时的跑偏问题。针对输送线常见的积料、粉尘问题，滑轮的筒体两端没有设置突出的挡边，而是在轴接盘位置做了锥面过渡，散落的粉料、小件杂物不会卡在滑轮和机架的缝隙里，日常维护时只需要定期擦拭筒体表面就能保证摩擦力稳定，不需要频繁拆解清理。

　　从传动匹配的角度，这套滑轮的转动阻力经过优化，两端轴承采用双面密封的深沟球轴承，出厂时预填了长效润滑脂，在常规车间环境下连续运行的维护周期能达到12000小时以上，不需要频繁加注润滑脂。轴端的传动位置可以根据实际的电机布置方向调整链轮的安装侧，既可以做左侧传动也可以做右侧传动，不需要重新加工轴件，能适配不同车间布局下的电机安装位置需求，减少设计时的重复建模工作量。在做三维建模时，所有配合尺寸都按照机械设计公差做了预留，轴承位的公差采用k6配合，链轮位的公差采用h7配合，装配时不需要修配就能实现精准配合，导出工程图后可以直接用于生产加工，不需要额外调整尺寸参数。
