带式输送线托辊支撑支架结构

　　在散料输送、成件包装物转运的各类生产场景里，托辊架是带式输送机上直接决定托辊排布精度、皮带运行稳定性的核心承载构件，这套结构的设计合理性，直接影响整条输送线的运行阻力、皮带跑偏概率以及后期维护频次。从实际工况适配来看，这类托辊架主要适配槽型托辊组的安装需求，常见于矿山原煤输送、港口散粮转运、制造业成品箱输送、建材砂石输送等场景，支架通过螺栓固定在输送线的纵向主梁上，为托辊提供稳定的安装基准，保证托辊的轴线与输送线纵向中心线保持严格垂直，避免皮带运行过程中出现偏磨、撒料等常见故障。

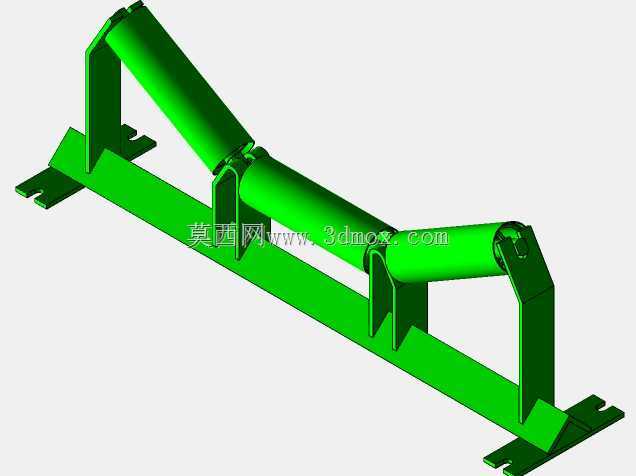

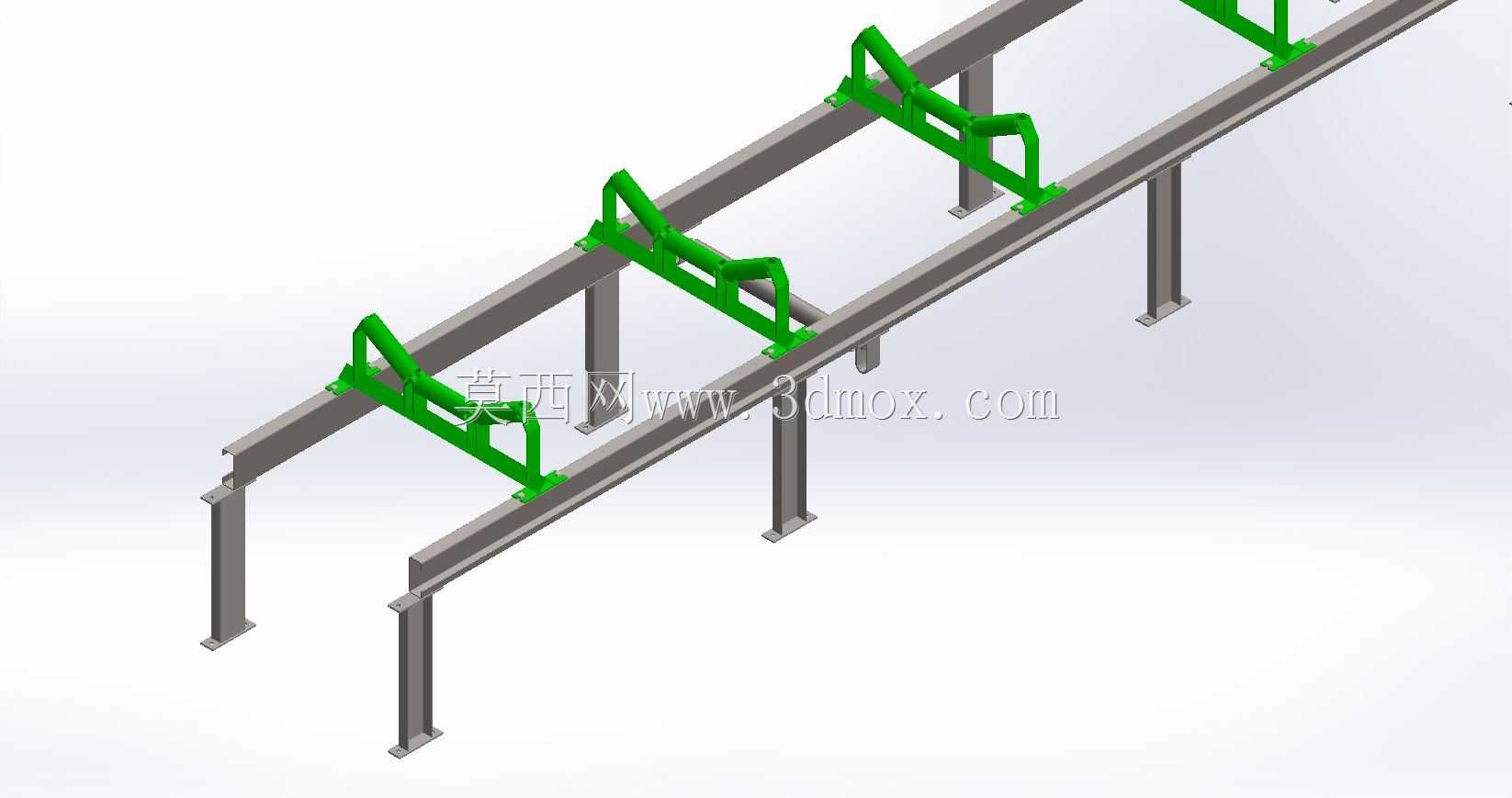

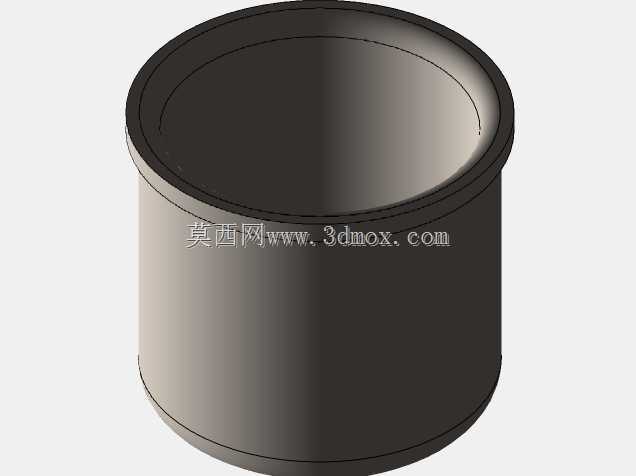

　　设计过程中首先要考虑的是载荷传递路径，托辊承受的皮带自重、物料重量会通过托辊轴传递到两侧的安装支座，再通过支架的弯折成型结构分散到纵向主梁上，因此支架的弯折角度、板材厚度选择都需要匹配对应带宽、额定输送量的载荷要求，避免长期受载后出现塑性变形，导致托辊安装位偏移。这套支架采用弯折成型的钢结构设计，绿色涂装部分为支架主体，通过对称的三角支撑结构提升侧向刚度，每个支架单元对应一组托辊的安装点位，相邻支架的间距根据输送物料的密度调整，输送密度较大的矿石类物料时支架间距适当缩小，输送轻质成件货品时可适当放大间距，平衡结构强度与材料成本。

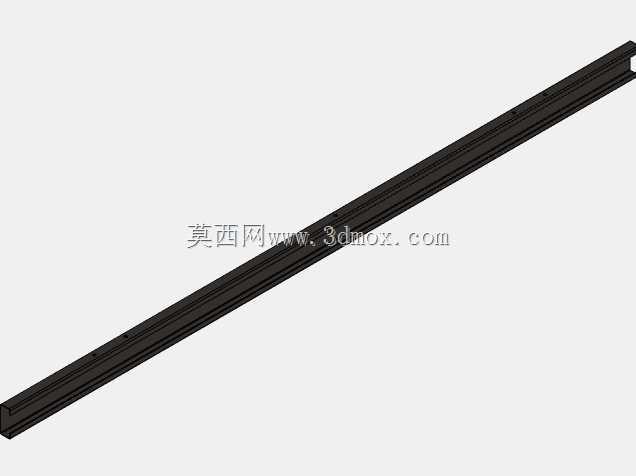

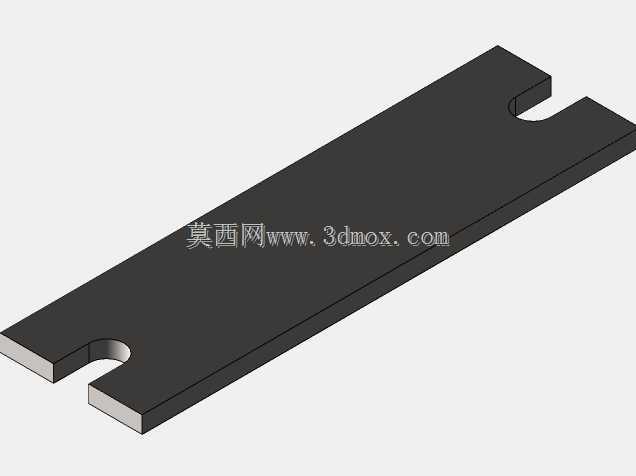

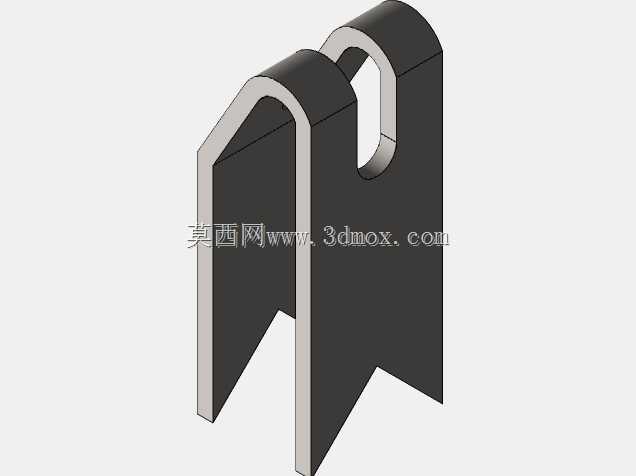

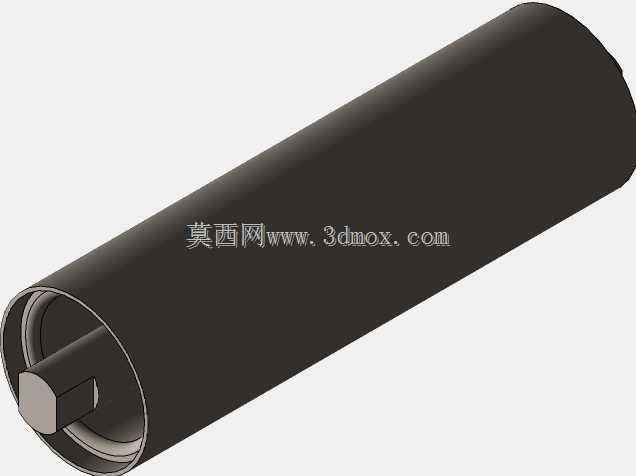

　　从安装边界来看，支架底部的安装面与输送线纵向槽钢主梁的上翼缘贴合，通过预留的螺栓孔实现快速定位安装，不需要现场焊接，降低现场安装的作业难度，也方便后期磨损后快速更换。支架上部的托辊安装卡槽采用开口式设计，托辊轴可以直接卡入卡槽后通过卡扣固定，更换托辊时不需要拆卸整个支架，大幅缩短日常维护的停机时间。设计时特意将支架的受力筋板与主受力面做了一体化弯折处理，减少焊接节点，避免焊接应力导致的结构变形，同时也降低焊接加工的工作量，提升批量生产的一致性。

　　在实际选型适配时，需要注意支架的安装孔位间距要匹配所选纵向主梁的宽度，托辊安装卡槽的开口尺寸要匹配对应规格托辊的轴径，支架的槽角角度要与所选托辊组的槽角一致，常见的槽角有30度、35度、45度等不同规格，分别适配不同堆积角的散料输送需求。如果是用于长距离输送线，支架的排布还要结合皮带的张紧行程、转弯段的弧度要求做局部调整，在受料点位置的托辊架需要额外加密，同时选用缓冲托辊配套的支架结构，降低物料下落对皮带和支架的冲击载荷。

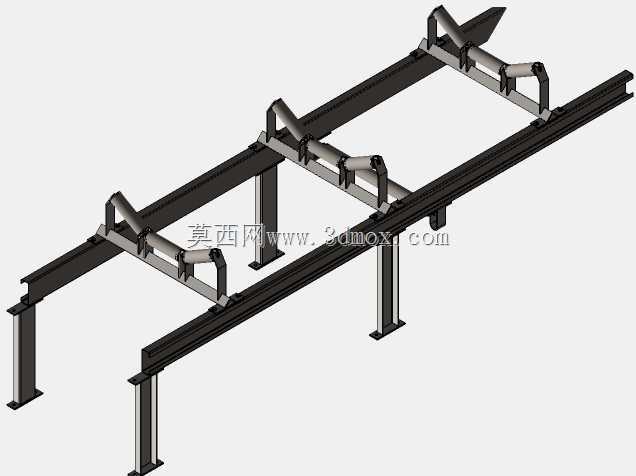

　　这套结构的三维建模过程中，对安装配合面的公差、螺栓孔的位置度都做了精准还原，每个弯折边的圆角半径、板材厚度都按照实际钣金加工的工艺要求设置，没有出现无法落地的工艺死角，模型中相邻支架的排布间距也按照常规通用带式输送机的设计规范设置，可直接用于同规格输送线的方案设计参考、装配干涉检查，也可以作为基础构件导入到整条输送线的总装配模型中，减少重复建模的工作量。需要注意的是，在高腐蚀工况下使用时，这类支架需要更换为不锈钢材质或者做热镀锌防腐处理，模型中的结构尺寸不需要做大幅调整，仅需要根据防腐层厚度微调安装配合间隙即可；在高寒地区室外使用时，需要选用低温韧性更好的钢材，避免低温脆断风险，支架的结构形式本身具备较好的通用性，仅需要根据实际工况调整材料和表面处理工艺即可适配绝大多数带式输送场景。
