工业物料输送用分流斜槽结构设计

　　在散料输送的工业场景里，分流斜槽是衔接上下游输送路径、实现物料按需求分配流向的核心过流部件，常见于粮食加工、矿山选矿、建材输送、港口散货转运等工况，承担着无动力改向、分料导流的作用，不需要额外配置动力源，完全依靠物料自身重力完成流向切换与输送，相比带动力的分料设备，结构更简单、故障率更低、维护成本也更可控，适合长时间连续运行的重载输送场景。

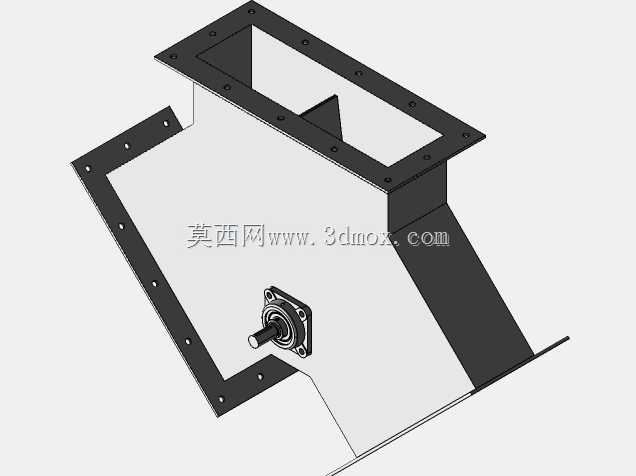

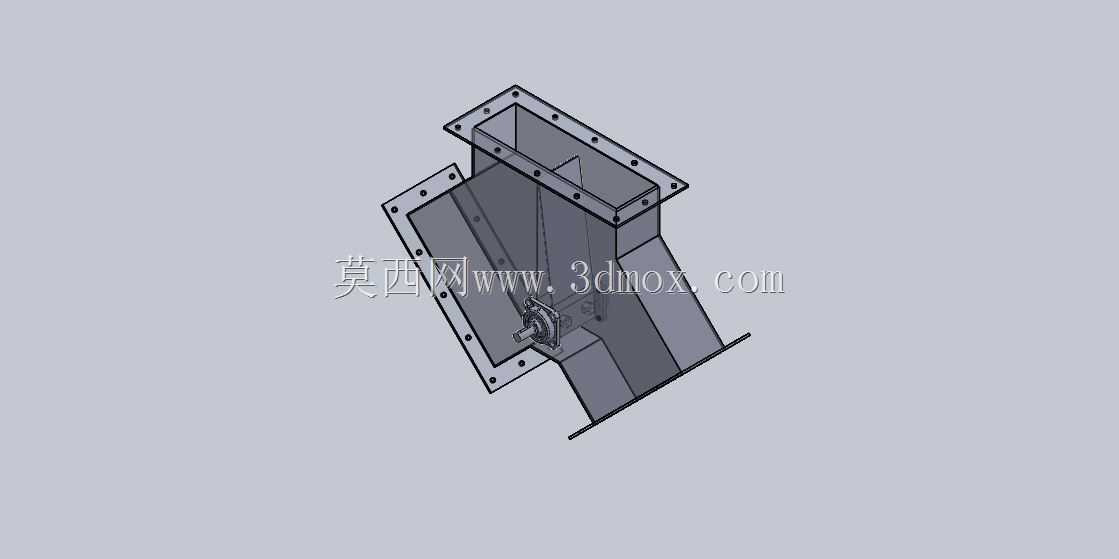

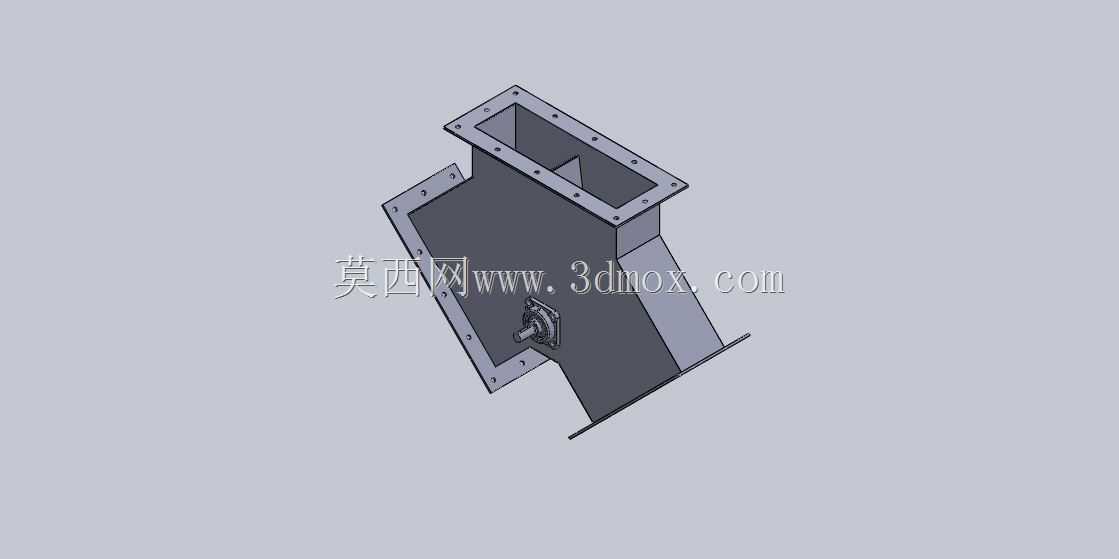

　　这款分流斜槽的整体结构采用箱式封闭设计，主体槽身采用斜向布置的变截面流道，上端设置方形法兰对接接口，可直接与上游的落料斗、溜管或者输送设备出料端通过螺栓紧固连接，法兰面预设均匀分布的螺栓安装孔，安装时可根据对接端的密封需求加装密封垫片，避免输送粉状、颗粒状物料时出现漏粉、撒料的问题。槽身内部设置一体式导流分隔板，将上流道的来料按照预设比例引导至两个不同的出料方向，导流板的倾斜角度经过反复校核，既保证物料下滑过程中不会出现积料、堵料的死角，也能避免物料流速过快对槽壁造成过度冲刷磨损，针对磨琢性较强的物料工况，还可在槽体内壁加装耐磨衬板，衬板通过沉头螺栓固定，后期磨损后可单独更换，不需要整体替换槽体，能有效降低长期使用的维护成本。

　　从安装边界来看，这款斜槽的侧面同样设置了法兰连接结构，可对接侧方出料管路或者检修观察组件，槽体外部预留的安装支座可直接固定在现场的钢结构支架或者设备机架上，安装时需要注意整体倾斜角度需匹配物料的安息角，不同物料对应的安装倾角存在差异：比如输送小麦、玉米等粮食类颗粒物料时，倾角控制在35度到40度即可保证顺畅下滑；输送矿石、砂石等磨琢性强、密度大的散料时，倾角需要适当加大到40度到45度，避免物料在槽内滞留堆积。槽体的出料端同样采用法兰接口设计，可直接对接下游的皮带输送机、斗式提升机或者下级溜管，整个连接路径都采用封闭结构，能有效减少输送过程中的粉尘外溢，符合工业现场的环保要求。

　　设计过程中首先考虑的是流道的顺滑性，整个槽体的转角位置都采用圆弧过渡处理，避免直角结构造成的物料卡滞，尤其是导流板与槽壁的衔接位置，没有突出的螺栓头或者拼接台阶，保证物料下滑时全程沿壁面顺畅流动，不会出现局部涡流导致的积料问题。槽体的板材厚度根据输送物料的密度、磨琢性做了匹配选型，常规工况下采用普通碳钢板折弯焊接成型，焊接位置都做了打磨清根处理，避免焊渣残留划伤物料或者造成流道不平整，针对有防腐需求的工况，也可替换为不锈钢板材制作，适配化工原料、腐蚀性物料的输送需求。

　　在实际选型应用时，需要根据上游输送设备的额定输送量匹配斜槽的流道截面积，避免流道过小造成物料满溢，同时要核算物料的下落速度，在落差较大的工况下，可在斜槽内部设置阻尼减速结构，降低物料对下游设备的冲击，减少粉尘产生。这款分流斜槽的结构没有复杂的运动部件，日常维护只需要定期检查法兰连接位置的密封情况、检查槽体内壁的磨损程度即可，不需要频繁加注润滑油或者更换易损件，在连续运行的散料输送线上能大幅降低运维的工作量。很多现场改造项目中，这类斜槽还可以根据现场的空间布局调整出料方向的角度，不需要重新设计整体结构，只需要调整导流板的分隔位置和槽体的倾斜角度，就能适配不同的分料比例需求，比如按照1:1均分物料，或者按照3:7、2:8的比例将物料分配到两条不同的输送路径上，适配不同的工艺排布要求。
