小型工业皮带输送线结构设计方案

　　在轻工制造、电子组装、食品包装等离散型生产场景里，这类小型皮带输送设备是衔接前后工序、实现物料短距离平稳转运的核心辅助装备，不同于重型矿用带式输送设备，该款设备的设计定位是车间内工位间的轻载物料输送，适配重量在50kg以内的箱装、袋装、规整零散工件的水平或小倾角转运需求，常见于流水线工位接驳、成品下线转运、加工工序间工件传递等场景，能有效减少人工搬运的重复劳动强度，提升产线流转的连贯性。

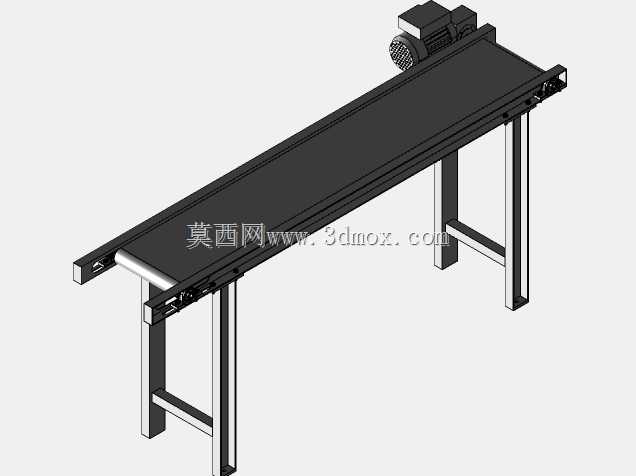

　　从结构设计逻辑来看，这款设备采用了分体式模块化的设计思路，整体分为驱动单元、皮带承载段、机架支撑、张紧调节四个核心部分。驱动端布置在设备的一端上部，采用电机直连驱动辊的布局，相比传统的链传动驱动结构，这种布局能减少传动环节的能量损耗，同时降低设备运行时的噪音，驱动辊表面做了滚花防滑处理，能避免皮带在轻载启动时出现打滑丢转的问题，驱动侧的端板预留了电机安装的定位止口，装配时无需反复调整同轴度，能有效缩短现场安装的调试周期。

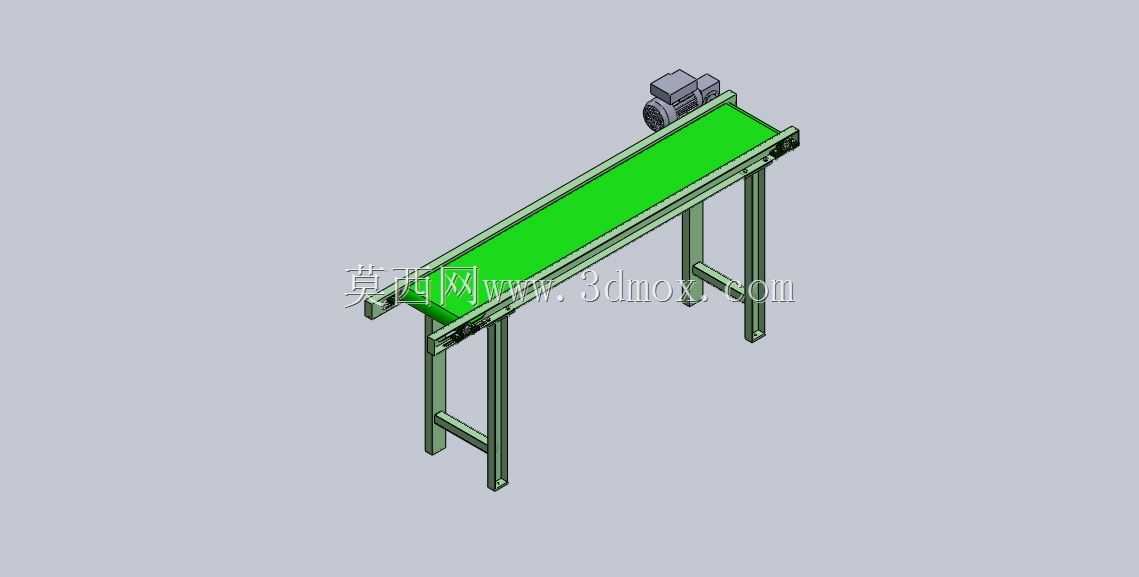

　　皮带承载段采用了平行托板支撑结构，而非传统的托辊组支撑，这一设计是针对轻载输送场景做的优化，平整的托板能让皮带运行时保持平整的工作面，避免输送小型工件时出现卡滞、颠簸的问题，适配电子元器件、小型包装盒等底面平整的小件输送，皮带选用绿色PVC材质，具备一定的防滑性能与耐磨损特性，同时表面不易粘附常见的车间粉尘、碎屑，日常清理维护难度较低。

　　机架部分采用标准工业型材焊接成型，整体为门型支腿搭配纵向横梁的结构，支腿底部预留了脚轮与可调脚杯的安装孔位，用户可根据现场使用需求选择配置：如果需要设备频繁移位调整工位，可安装万向脚轮实现灵活移动；如果需要设备长期固定在某一工位，可安装可调脚杯，通过调节脚杯高度来调整设备整体的水平度，抵消地面不平整带来的设备倾斜问题，避免皮带运行时出现跑偏的情况。支腿之间设置了横向的加强拉杆，能提升机架整体的刚性，避免设备长期承重后出现支腿外撇、横梁变形的问题。

　　张紧机构布置在设备的从动端，采用螺杆式张紧结构，通过旋转两端的调节螺栓就能调整从动辊的前后位置，实现皮带张紧度的调节，同时这种结构也能微调从动辊的平行度，在皮带出现跑偏时，通过两侧张紧量的差异化调整就能快速纠正皮带运行轨迹，无需拆解设备结构，日常维护的操作门槛较低。

　　从安装边界尺寸来看，这款设备的整体宽度控制在400mm以内，输送面的高度可根据对接工位的高度做适配调整，常规款的输送面高度在750mm左右，刚好匹配普通人工操作台的高度，方便作业人员在输送线两侧取放工件；设备长度可根据现场的工位间距做模块化拼接，单段标准长度为2m，多段拼接时可通过端部的连接法兰快速固定，无需重新加工机架结构。设备的驱动端接线预留了快插接口，现场安装时只需接入对应电压的动力电源即可运行，无需复杂的布线调试。

　　在实际使用过程中，这款设备的运行速度可通过配套的调速器做0-30m/min范围内的无级调节，能适配不同生产节拍的产线需求：当对接高速包装设备时，可调高输送速度匹配成品的下线速率；当对接人工检测工位时，可调低输送速度，方便作业人员完成工件的外观检查、分拣等操作。设备的所有转动部位都做了安全防护设计，驱动辊、从动辊的端部都设置了防护罩，避免作业人员的衣物、手指卷入转动部位，符合车间生产的安全规范要求。

　　不同于大型输送设备的定制化设计，这款小型皮带线的所有零部件都采用了标准化的设计，驱动辊、从动辊、型材机架、皮带等配件都属于行业通用标准件，后期使用过程中如果出现易损件磨损，可快速采购替换，无需单独开模加工，能有效降低设备的全生命周期维护成本。同时设备整体重量较轻，单段2m长度的设备整体重量不超过80kg，两名作业人员就能完成移位、安装的全部操作，无需借助起重设备，非常适合中小型生产车间的灵活布局调整需求。
