带侧壁夹板结构的倾斜输送设备设计

　　这款侧壁夹板输送结构，主要针对常规平皮带无法完成的大倾角散料、异形件输送场景设计，在建材、粮食加工、化工散料转运、电子零部件工序间流转等场景都有广泛适配性。常规平皮带在倾斜角度超过18度时，表面的散料、无固定卡位的工件就容易出现下滑、滚落、撒料的问题，尤其是颗粒状、小块状物料，或是表面光滑的小型注塑件、冲压件，普通光面皮带根本无法满足大角度提升的输送需求，而这款带侧壁与夹板的结构，刚好填补了这部分工况的使用空白。

　　从结构设计逻辑来看，两侧的波纹挡边也就是侧壁结构，首先从横向边界上限制了物料向皮带两侧撒漏的可能，挡边采用波纹褶皱结构，能够适配皮带在头尾滚筒处的弯曲回转，不会因为反复弯折出现开裂、脱胶的问题，挡边的高度可以根据实际输送物料的单块体积、堆积高度做对应调整，避免物料在输送过程中从侧边溢出。而皮带上等距布置的横向夹板，是实现大倾角输送的核心结构，夹板垂直于皮带运行方向固定，每一块夹板都形成了一个独立的承载格档，当皮带倾斜布置时，物料会被格挡在相邻两块夹板之间，不会因为重力作用沿皮带表面下滑，哪怕输送倾角提升到60度甚至更大，只要夹板间距和高度匹配物料特性，就能稳定完成物料提升，相比斗式提升机，这种结构的输送连续性更好，进料和出料的布置更灵活，设备整体占用的横向空间更小。

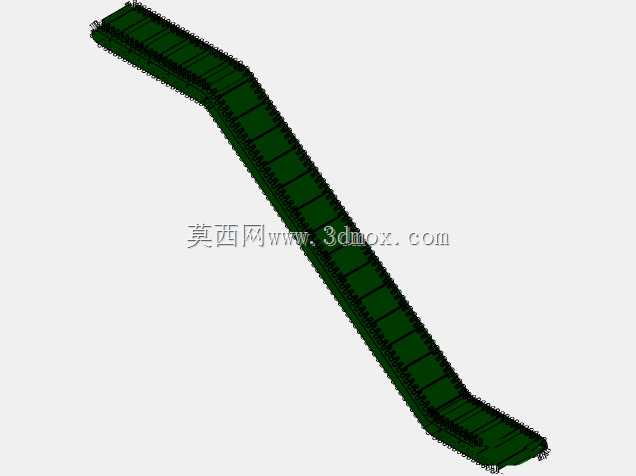

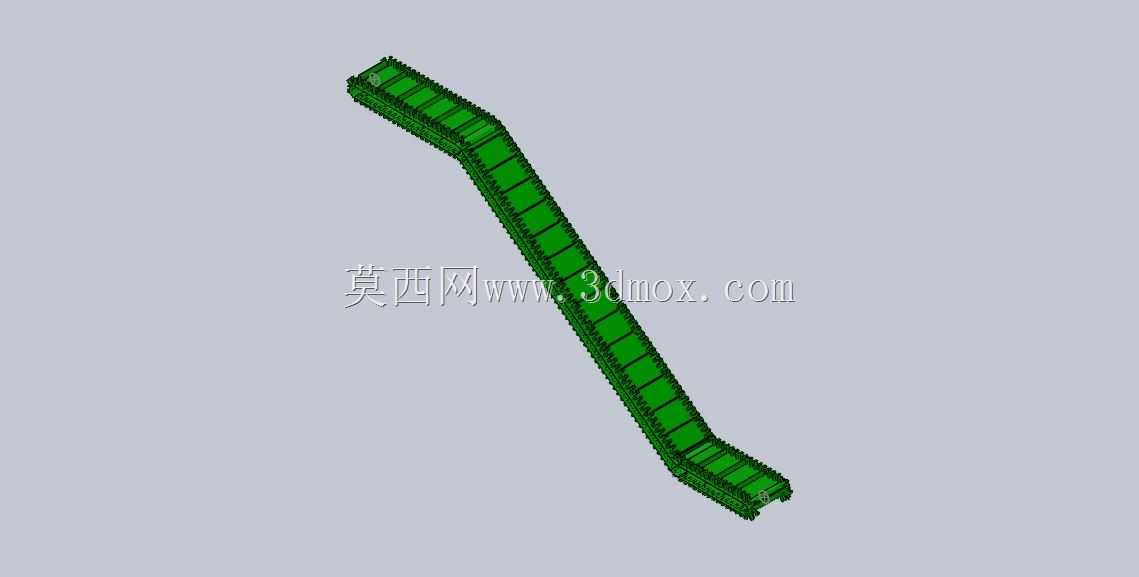

　　在设计建模过程中，首先要确认的是输送线路的倾角与转弯段弧度，图中这款结构带有上下两处水平段、中间大角度倾斜段的布置，是现场非常常见的进出料端水平接料、排料，中间段倾斜提升的布局，水平段的长度需要匹配现场进料口、出料口的对接尺寸，倾斜段的角度需要结合物料的安息角、夹板高度综合确定，避免角度过大导致物料从夹板上方翻落。夹板的间距设计需要结合输送产能、物料单块尺寸计算，间距过小会减少皮带有效承载面积，降低输送效率，间距过大则会导致单格承载的物料重量过大，增加皮带运行的负载，同时大倾角段的物料容易堆积超过夹板高度出现滚落。夹板与皮带的连接方式在模型中做了贴合式的固定结构设计，避免连接凸起对皮带回程造成干涉，同时夹板的边缘做了圆弧过渡处理，防止在输送过程中刮伤物料表面，或是剐蹭现场的操作人员衣物。

　　安装边界方面，这类输送设备的机架采用分段式设计，水平段与倾斜段的机架通过螺栓连接，方便运输与现场组装，设备的宽度尺寸主要由皮带宽度决定，常见的适配宽度从300mm到1200mm不等，对应不同的产能需求，设备的总长度可以根据现场的提升高度、水平输送距离灵活调整，头尾滚筒的直径需要匹配侧壁挡边的弯曲半径，避免挡边在滚筒处弯折过度出现过早疲劳损坏。回程段的托辊采用间隔布置的平行托辊，针对有夹板的皮带表面，托辊的布置位置需要避开夹板的运行轨迹，防止托辊与夹板发生碰撞，导致皮带跑偏或是夹板脱落。驱动端通常布置在出料端的头部位置，增大驱动滚筒的包角，提升传动摩擦力，避免重载情况下皮带出现打滑。张紧装置一般布置在尾部进料端，采用螺旋张紧结构，调整行程根据皮带总长度预留1.5%到2%的余量，方便后期皮带拉伸后的张紧调整。

　　在实际使用中，进料口需要对准水平段的皮带中心位置，避免物料偏载导致皮带跑偏，进料的落料高度需要控制在合理范围，防止大块物料直接冲击夹板和侧壁，造成连接部位开胶、夹板变形。针对不同的物料特性，夹板的材质也可以做对应调整，输送磨琢性较强的矿石、建材颗粒时，可以采用耐磨橡胶材质的夹板，输送食品类物料时可以采用符合食品接触要求的聚氨酯材质，输送有一定温度的物料时，对应的皮带、侧壁、夹板都要选用耐温等级匹配的材料，避免高温导致材料老化加速。设备的两侧通常会安装密封防尘罩，尤其是输送粉状物料时，能够减少输送过程中的粉尘外溢，改善车间的工作环境，防尘罩采用分段式的快开结构，方便日常检查皮带运行状态、清理卡滞的物料。
