单耳铰接式双作用液压油缸结构

　　在各类需要直线往复动力输出的工业场景里，这类单耳铰接结构的液压缸是极为常见的执行终端，从工程机械设备的动臂驱动、工装夹具的夹紧动作，到自动化产线的工位推料、重型设备的姿态调整，都能见到同结构油缸的应用。不同于法兰安装、脚座安装的刚性固定油缸，这款采用两端单耳铰接的安装形式，能够在一定角度范围内补偿安装面的位置偏差，适配存在小幅摆动的传动链路，避免活塞杆承受额外的径向弯矩，从根源上降低密封件偏磨、杆体拉伤的故障概率。

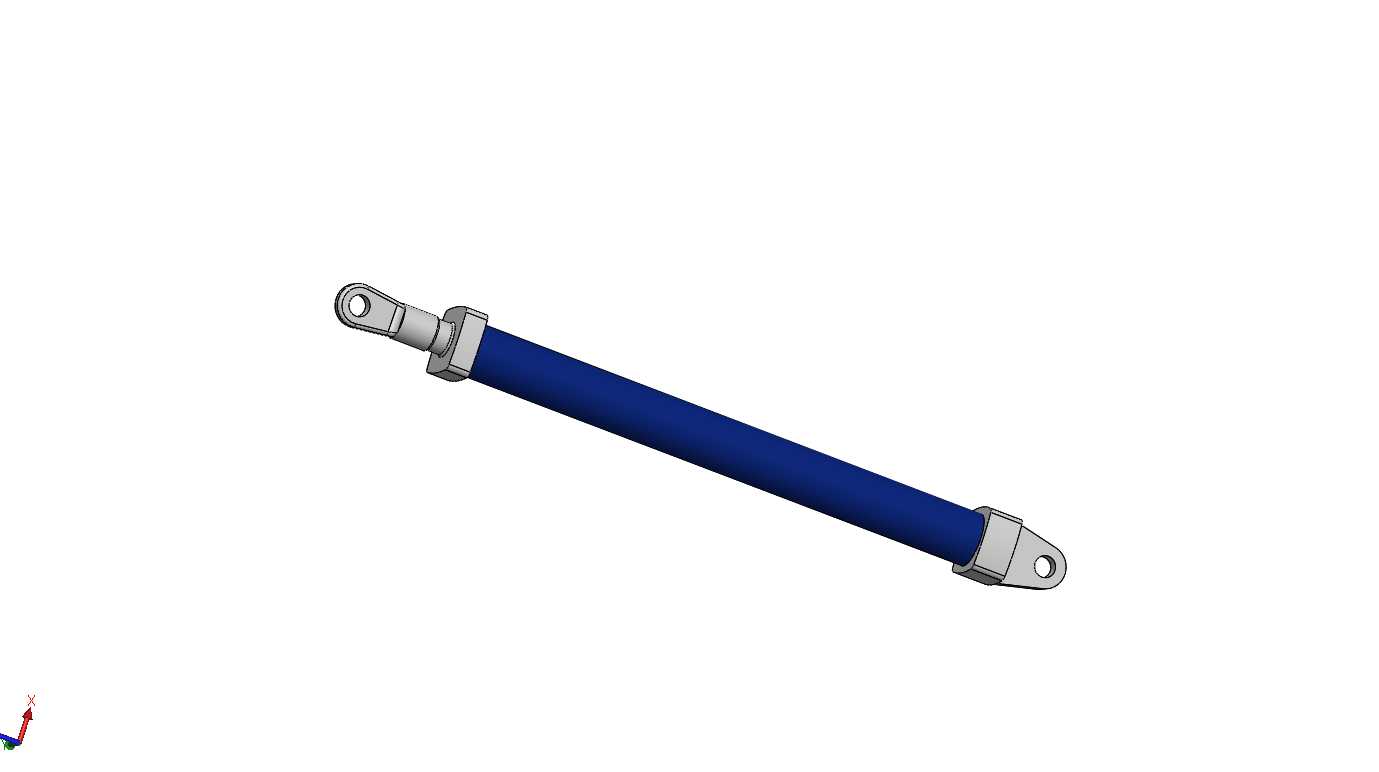

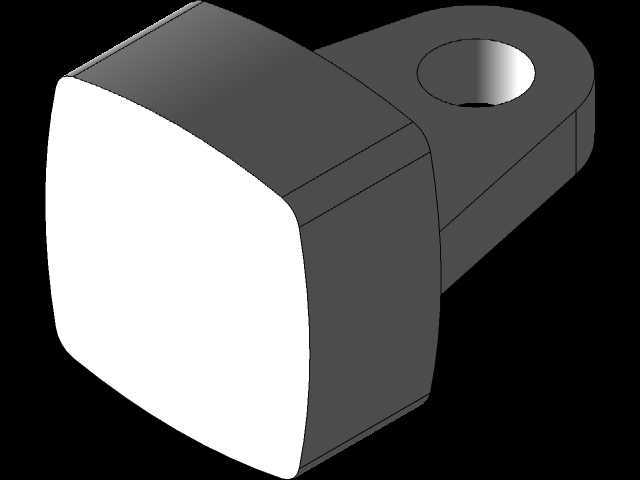

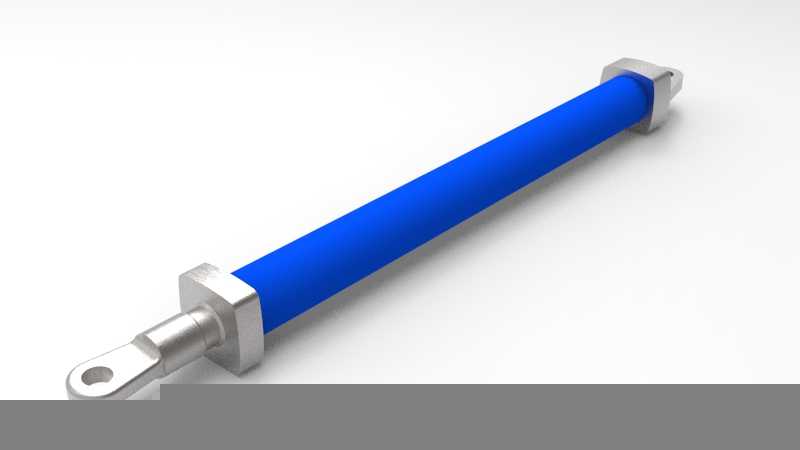

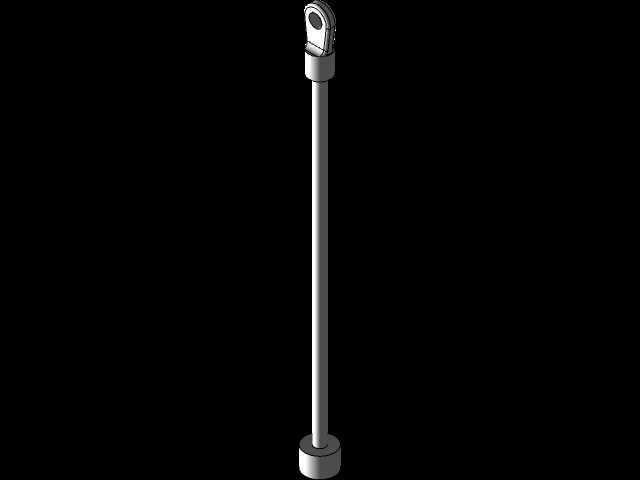

　　从结构设计逻辑来看，这款油缸采用了经典的双作用活塞式结构，缸筒外壁做了醒目的蓝色防护涂层处理，既可以抵御工况中的潮湿、粉尘侵蚀，也能在设备运维时快速识别液压管路的对接点位，减少接错油路的操作失误。两端的铰接耳孔做了加厚的镶套处理，安装时配合销轴使用，耳孔的同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞，不会因为侧向力导致活塞杆运行阻力陡增。活塞杆表面做了硬铬镀层处理，粗糙度达到Ra0.8以下，配合缸盖处的组合密封结构，能够在16MPa的常规工作压力下保持稳定的内泄控制，不会因为长期往复运行出现油液渗漏的问题。

　　在实际选型匹配时，首先要确认这款油缸的安装距边界，也就是两端耳孔中心在活塞杆完全收回状态下的距离，这个尺寸直接决定了油缸能否适配现有设备的安装空间，其次要核对活塞杆的行程参数，保证伸出后的总长度满足驱动行程要求，不会出现伸出到位后仍未达到预设动作位置、或是收回到位后仍存在机械干涉的问题。缸筒的外径尺寸决定了油缸的输出推力，在相同系统压力下，缸径越大推力越强，选型时需要结合负载重量、机构传动比核算所需的推拉力，预留15%左右的动力余量，避免长期高负载运行导致密封件过早老化。

　　设计建模过程中，这款油缸的各部件配合公差做了严谨的匹配：活塞与缸筒内壁的间隙控制在0.03-0.05mm之间，既保证活塞滑动顺畅无卡滞，又不会因为间隙过大导致内泄量超标；缸盖与活塞杆的配合处设置了导向环、防尘圈、主密封、缓冲密封的多道密封结构，导向环采用耐磨的聚四氟乙烯材质，能够承受活塞杆的小幅径向载荷，防尘圈可以阻挡外界的铁屑、粉尘进入缸筒内部，避免拉伤缸筒内壁和活塞杆表面。油缸的无杆腔和有杆腔都设置了标准的油口接口，油口位置做了沉台处理，安装管接头时可以保证密封面完全贴合，不会出现高压下的渗漏问题。

　　在实际应用场景中，这类铰接式油缸特别适合用在存在摆动角度的传动机构上，比如装载机的转斗驱动、剪叉式升降机的举升驱动、建筑垃圾破碎机的排料口调整机构，这类机构在动作过程中油缸的两端固定点会出现相对角度变化，铰接结构可以自动适配角度偏移，不需要额外加装万向接头就能保证活塞杆始终沿轴向受力。日常运维时，只需要定期检查铰接销轴的润滑情况、密封件是否有渗漏、活塞杆表面是否有磕碰损伤，就能保证油缸长期稳定运行，相比其他直线驱动部件，液压油缸的功率密度更高，同等输出力下的体积远小于电动推杆和气缸，在重型负载驱动场景下有着不可替代的优势。建模时对所有的安装尺寸、配合尺寸都做了参数化关联，调整缸径、行程、耳孔尺寸时可以快速驱动整体模型更新，方便不同选型需求下的快速改型，不需要重新绘制每个零件的结构，能够大幅提升设备设计阶段的选型绘图效率。
