G3/8-M18x15外螺纹六角直通管接头

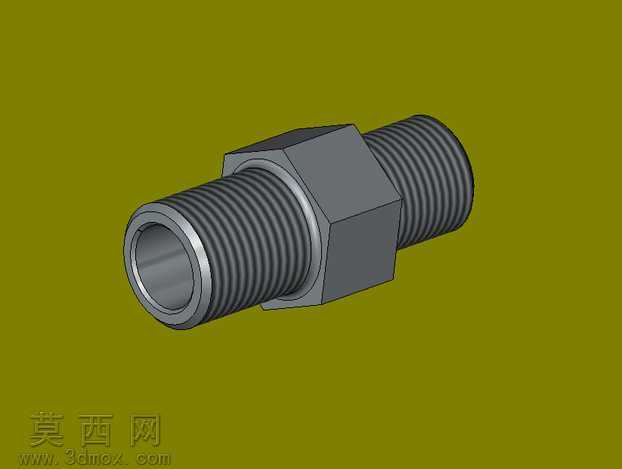

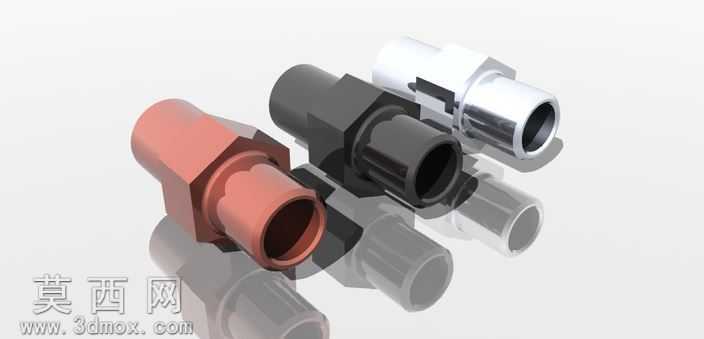

本模型为双外螺纹六角直通管接头，建模过程严格遵循机械设计标准，首先以回转特征构建接头整体的中空基体结构，精准控制两端外螺纹的公称直径、螺距与有效螺纹长度，一端匹配G3/8非密封管螺纹规格，另一端匹配M18x15公制细牙螺纹规格，保证不同制式管路的适配性。建模时对螺纹牙型进行精确绘制，通过螺旋扫描特征生成完整的连续螺纹结构，还原真实螺纹的牙顶、牙底圆弧细节，避免简化螺纹带来的装配误差。中间的六角拧动部位采用拉伸切除结合倒角处理，严格按照标准紧固件的对边尺寸、对角尺寸建模，同时在六角与两端螺纹的衔接处做过渡圆角处理，消除应力集中风险，符合实际零件的加工工艺要求。接头内部的通径尺寸经过严谨校核，保证流体通过时的流量需求，内壁做光滑处理，减少介质流动阻力。渲染阶段采用金属碳钢材质，调整材质的粗糙度、金属度参数，还原钢制机加工零件的哑光金属质感，对螺纹表面做细微的纹理处理，模拟车削加工的纹路效果，六角部位的棱边做轻微的倒角高光处理，突出零件的结构轮廓。设计过程中充分考虑零件的实际使用场景，两端螺纹的收尾处做合理的退刀槽结构，方便实际加工时的退刀操作，同时保证装配时螺纹能够完全旋合到位。整体模型结构完整，所有尺寸符合管路连接的通用设计规范，无多余几何特征，建模逻辑清晰，特征树层级分明，可直接用于管路装配模拟、工程图导出以及后续的加工工艺规划，能够适配液压、气动等多种管路系统的连接需求，还原了真实管接头的所有结构细节，包括端面的密封面倒角、六角面的加工基准特征等，保证模型与实物的一致性。
