机夹式可转位圆盘铣刀结构设计

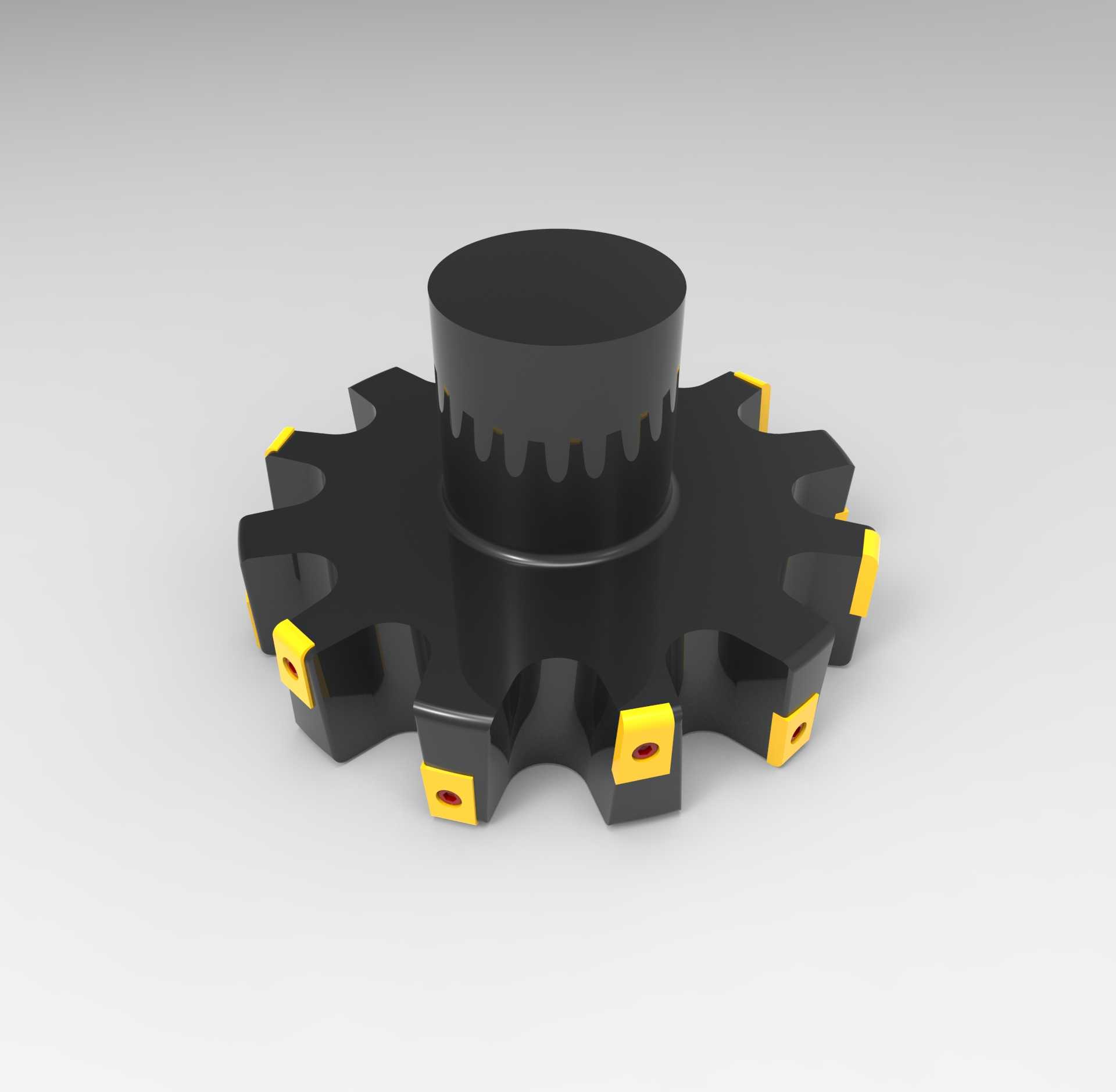

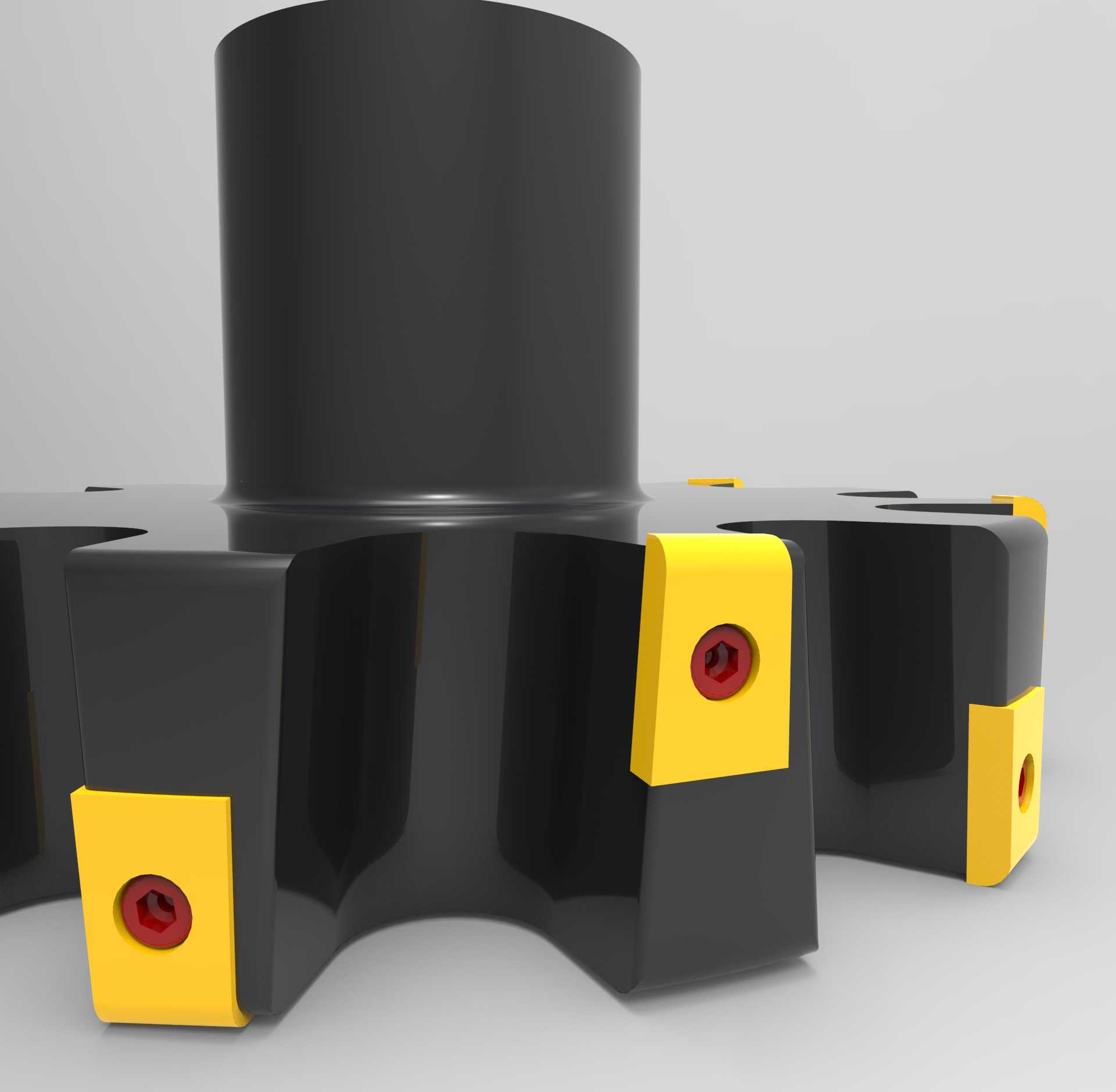

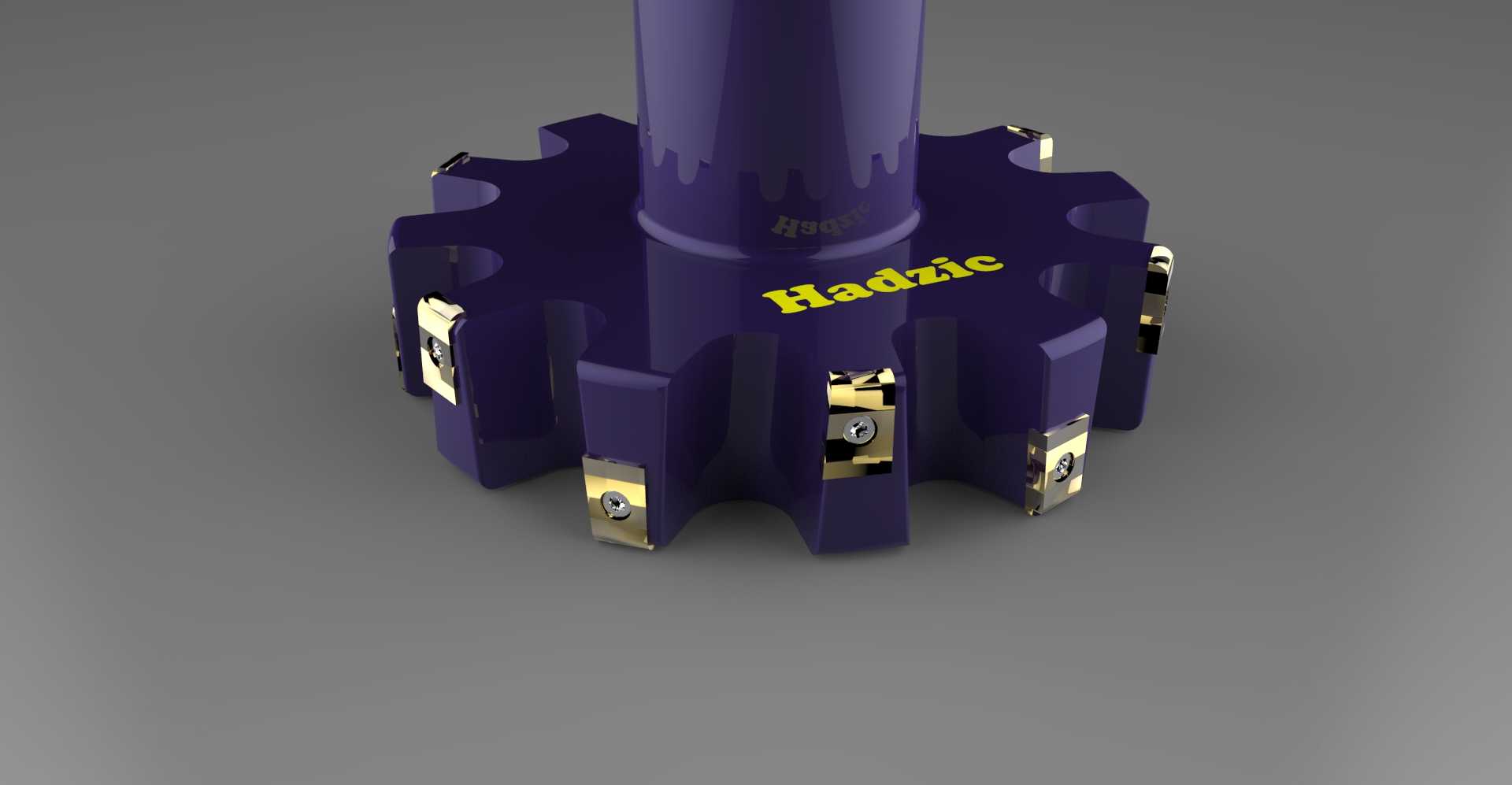

　　这款圆盘铣刀主要面向平面铣削、槽宽铣削以及台阶面成型加工场景，在普通铣床、加工中心的批量零件加工工序中应用广泛，尤其适配箱体类零件的中分面开粗、长直槽的一次成型铣削，相比焊接式圆盘铣刀，可转位刀片的结构设计能大幅减少换刀磨刀的辅助工时，在钢件、铸铁件的大余量去除工序中优势明显。刀体采用整体式合金钢基体设计，刀片槽沿刀盘圆周方向等分布置，每个刀位通过压紧螺钉将硬质合金可转位刀片固定在定位槽内，刀片采用带后角的四边形结构，单刃磨损后只需松开压紧件转动刀片即可更换新的切削刃，无需重新对刀调整，能有效降低一线操作人员的调机耗时。刀盘与机床主轴的连接采用标准莫氏锥柄结构，锥柄与刀盘主体为一体化加工成型，连接部位做了圆弧过渡强化处理，

　　避免大进给切削时应力集中导致的刀体断裂问题，锥柄的锥度公差严格按照机床主轴接口标准设计，安装后锥面贴合率不低于85%，能保证高速旋转时的动平衡性能，减少切削振纹的产生。从切削受力角度来看，每个刀片的安装角度都经过针对性设计，轴向 rake 角取正5度，径向 rake 角取负3度，既保证刀片切入工件时的锋利性，又能兼顾刀体的抗冲击性能，在断续切削工况下不易出现崩刃问题。刀片的压紧方式采用上压式结构，压紧块的压紧点正对刀片定位支撑面，切削过程中产生的切削力能直接传递到刀体基体上，不会让压紧螺钉承受额外的切削载荷，大幅提升夹紧可靠性。刀盘的排屑槽沿圆周方向做了大螺旋角设计，切屑在流出过程中能顺着槽型顺利排出，不会在槽内堆积刮伤已加工表面，

　　针对铸铁加工的短切屑工况，排屑槽的表面做了抛光处理，进一步降低切屑粘附的概率。在实际选型适配时，需要注意刀盘的外径尺寸要匹配加工槽宽的公差要求，这款铣刀的刀片安装后形成的切削刃宽度公差控制在0.02mm以内，能满足IT8级精度的槽宽加工要求，无需后续精加工工序。刀盘的悬伸长度设计充分考虑了常规加工的深度需求，锥柄根部到切削刃端面的距离适配多数机床的主轴鼻端到工作台的行程范围，加工深槽时无需额外加装加长套，避免了连接刚性不足的问题。设计过程中对刀体的重量做了优化，在保证刀体刚性的前提下，刀盘非切削区域做了减重槽设计，降低主轴旋转时的惯量，能适配中小功率机床的使用需求，不会因为刀体重量过大导致主轴负载过高。刀片的选型适配范围较广，

　　同一款刀体可以安装不同材质牌号的硬质合金刀片，加工钢件时选用P类牌号刀片，加工铸铁时选用K类牌号刀片，加工不锈钢等难加工材料时可以更换M类牌号刀片，无需更换整个刀体，能有效降低生产现场的刀具库存成本。在切削参数适配方面，这款铣刀推荐的线速度范围根据加工材质不同在120-250m/min区间，每齿进给量在0.1-0.2mm/z区间，大切深工况下可以适当降低进给速度，保证切削过程的稳定性。刀体上每个刀片槽的定位面都经过高精度磨削加工，刀片安装后所有切削刃的端面跳动控制在0.01mm以内，径向跳动控制在0.008mm以内，能保证每个刀片的切削负载均匀，不会出现个别刀片过载磨损过快的问题。日常使用维护时，每次更换刀片需要清理定位面上的切屑残渣，避免杂质垫在刀片下方导致切削刃跳动超差，压紧螺钉需要定期检查扭矩，按照推荐的扭矩值拧紧，避免扭矩过大导致螺钉断裂或者扭矩过小导致刀片飞出。这款铣刀的结构设计充分考虑了现场加工的实际痛点，解决了传统焊接式圆盘铣刀磨刀麻烦、精度保持性差的问题，同时相比进口同类型刀具，结构更简单，配件更换成本更低，适合国内机械加工车间的批量生产使用场景。
