快拆式多工位电连接插座结构设计

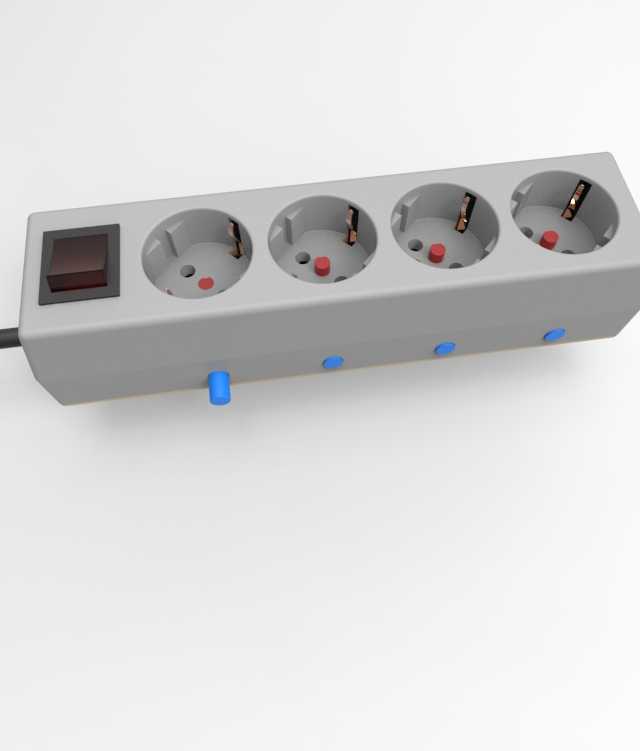

　　这款快拆式多工位电连接插座，主要面向工业控制柜内部布线、测试治具快速换型、模块化机电设备的电连接场景，解决传统接线端子拆装效率低、多回路接线错接率高、频繁插拔后接触可靠性不足的实际工程痛点。在设备实际使用过程中，这类插座常部署在需要频繁更换功能模块的自动化产线工位，比如测试工位的工装快换、模块化配电柜的回路拓展、小型机电设备的外接供电与信号传输节点，相比传统螺钉压接的端子排，它能实现整组回路的同步插拔，单工位换型接线时间可压缩至原先的五分之一，大幅降低产线停线等待时长。从功能特性来看，这款插座采用多回路集成式布局，单基座可同时承载多路强电供电与弱电信号回路，内部导电端子采用叠层排布设计，强电回路与信号回路之间设置绝缘隔离筋，

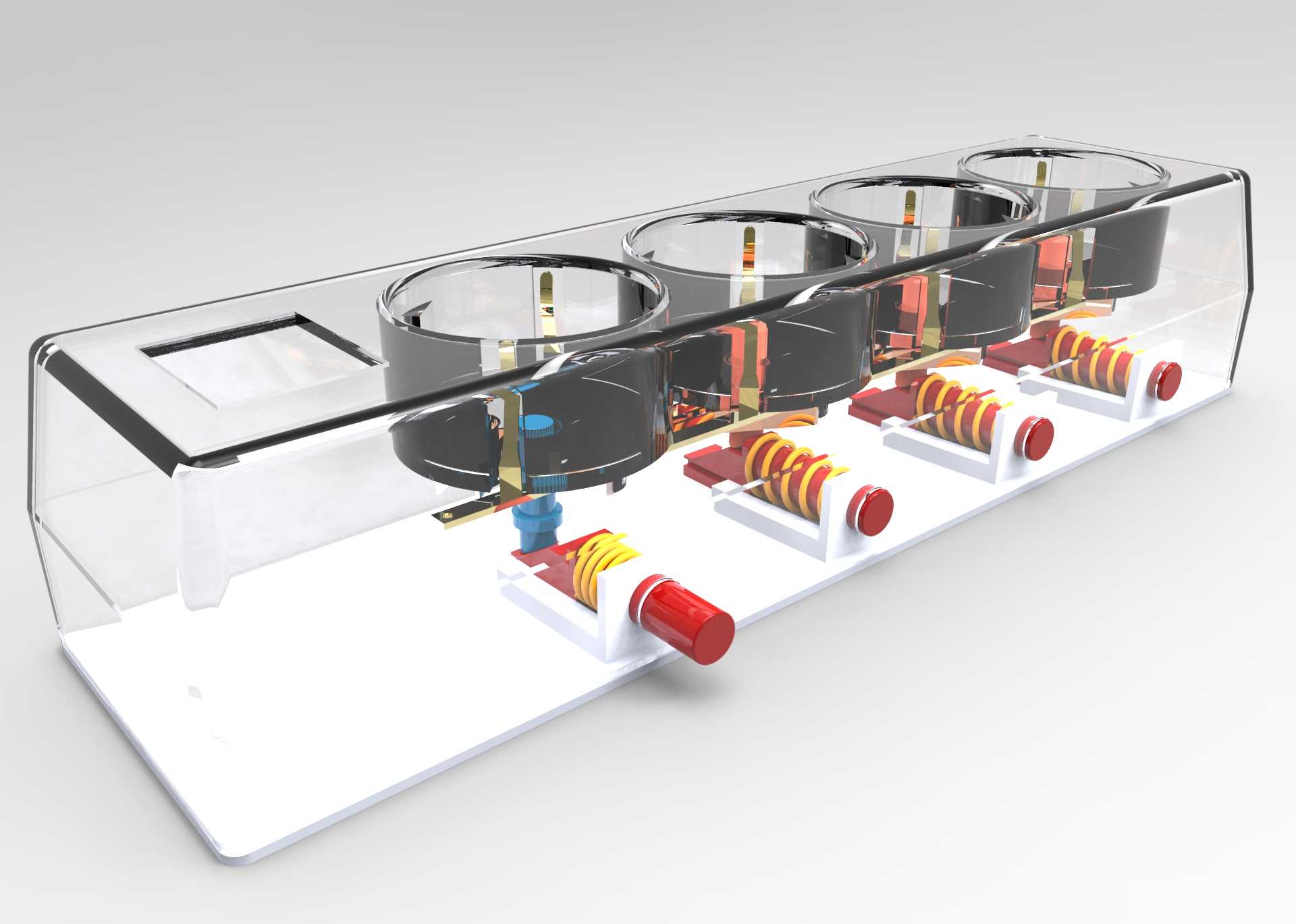

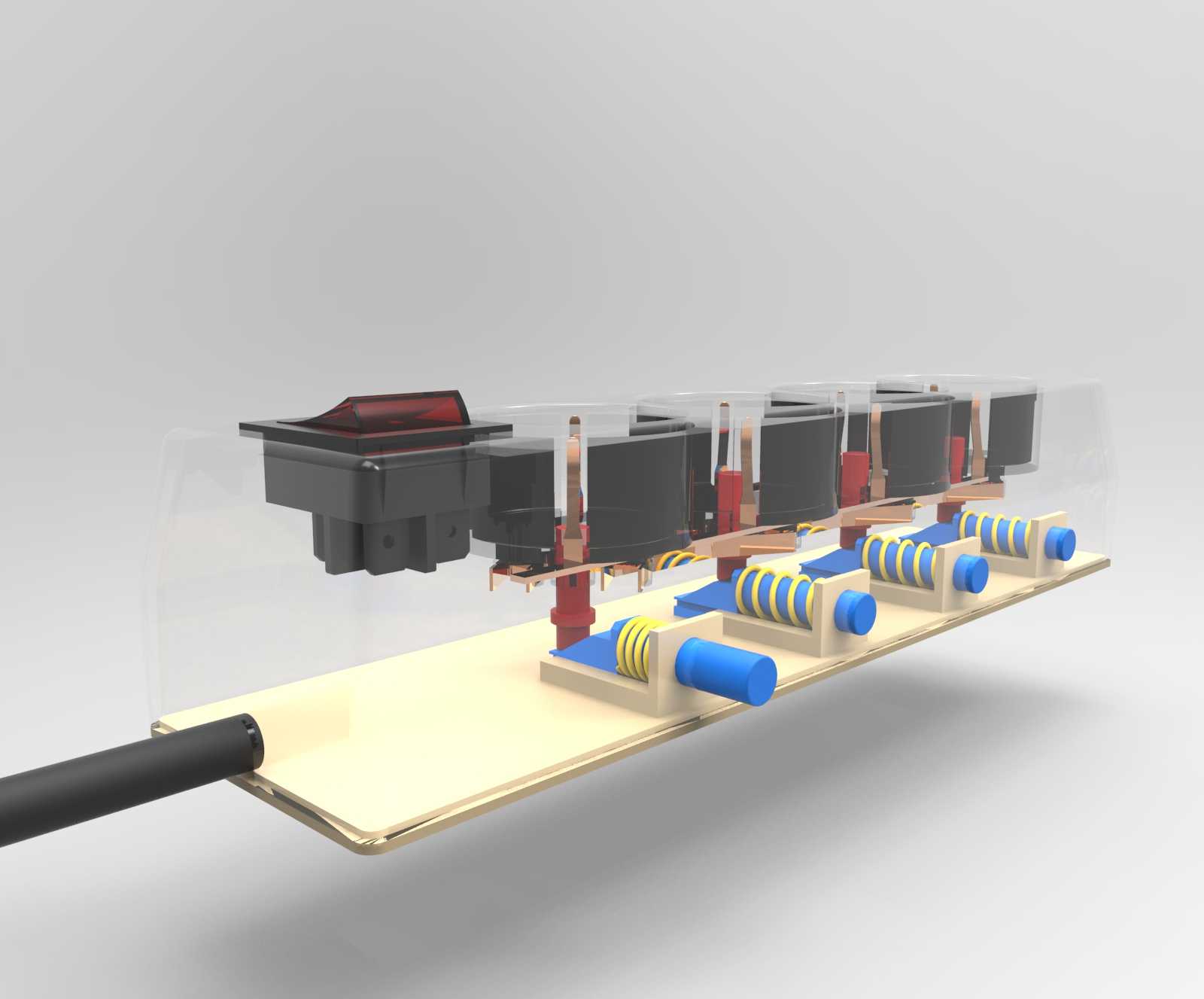

　　避免强电串扰影响信号传输稳定性；插拔端设置导向定位结构，插合过程中先通过导向柱完成粗定位，再让导电端子逐步接触，杜绝斜插导致的端子弯折、接触片变形问题；解锁结构采用侧按式快拆卡扣，插合到位后卡扣自动卡入基座卡槽形成机械锁止，可承受常规设备运行中的振动冲击，不会出现意外松脱断电的情况，拆卸时只需按压卡扣即可整体拔出，无需逐个拧动接线螺钉。设计过程中优先考虑了现场安装的适配性，基座采用扁平式薄型设计，整体安装厚度控制在常规DIN导轨安装空间的允许范围内，既可以通过基座背面的卡扣直接卡装在标准35mmDIN导轨上，也能通过基座两端的固定耳用M3螺钉锁装在设备安装板上，适配不同设备的安装条件。导电接触部分采用冠簧式接触结构，

　　插针插入后冠簧的多片接触爪会均匀包裹插针表面，接触电阻比普通片式接触结构低40%左右，大电流回路长期通流时的温升控制在安全阈值内，避免长期运行出现过热氧化问题；绝缘基座选用阻燃级工程塑料，可满足电气配件的阻燃等级要求，即使内部出现异常打火也不会引燃周边线材与结构件。外形尺寸方面，整组插座的长度根据回路数量做模块化拓展，单组6回路的基座长度控制在120mm以内，宽度与常规端子排保持一致，可直接替换原有设备上的同规格传统端子排，无需改动原有安装孔位与布线空间；插拔端的配合间隙控制在0.1mm以内，既保证插拔过程顺畅无卡滞，又能避免间隙过大导致的接触晃动、接触不良问题。接线端采用压线式接线结构，导线剥线后直接插入接线孔，

　　拧紧压线螺钉即可完成导线固定，压线部位设置防松脱压纹，即使设备运行存在持续振动，导线也不会从接线端松脱；不同回路的接线孔旁设置清晰的标识位，可粘贴回路编号标签，方便后期运维排查线路。在结构细节处理上，插座的插拔端面设置防呆凸台，反向状态下无法插入配对插头，从结构上杜绝错插导致的回路短路、设备烧损风险；内部导电件之间的绝缘爬电距离满足低压电气设备的安全规范要求，不同电位导电件之间不会出现爬电击穿问题。这款插座的设计没有追求冗余的复杂功能，所有结构设计都围绕现场使用的实际需求展开，比如快拆结构是为了减少现场接线的工时，集成式多回路布局是为了压缩安装空间，冠簧接触结构是为了提升长期运行的接触可靠性，防呆与隔离设计是为了降低现场操作的失误率，整体结构紧凑，安装适配性强，可广泛应用在各类需要频繁拆装电连接节点的工业场景中，作为模块化设备的电连接接口使用时，能有效提升设备的组装效率与后期维护的便捷性。
