商超手推车金属承载底盘框架结构

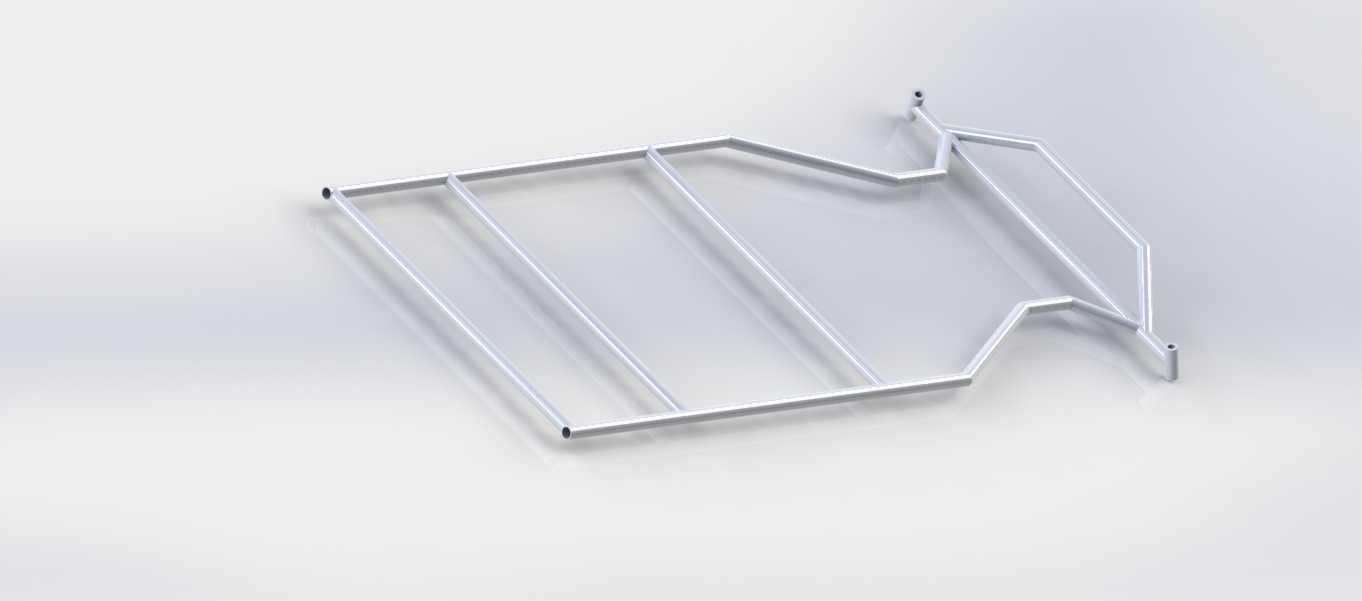

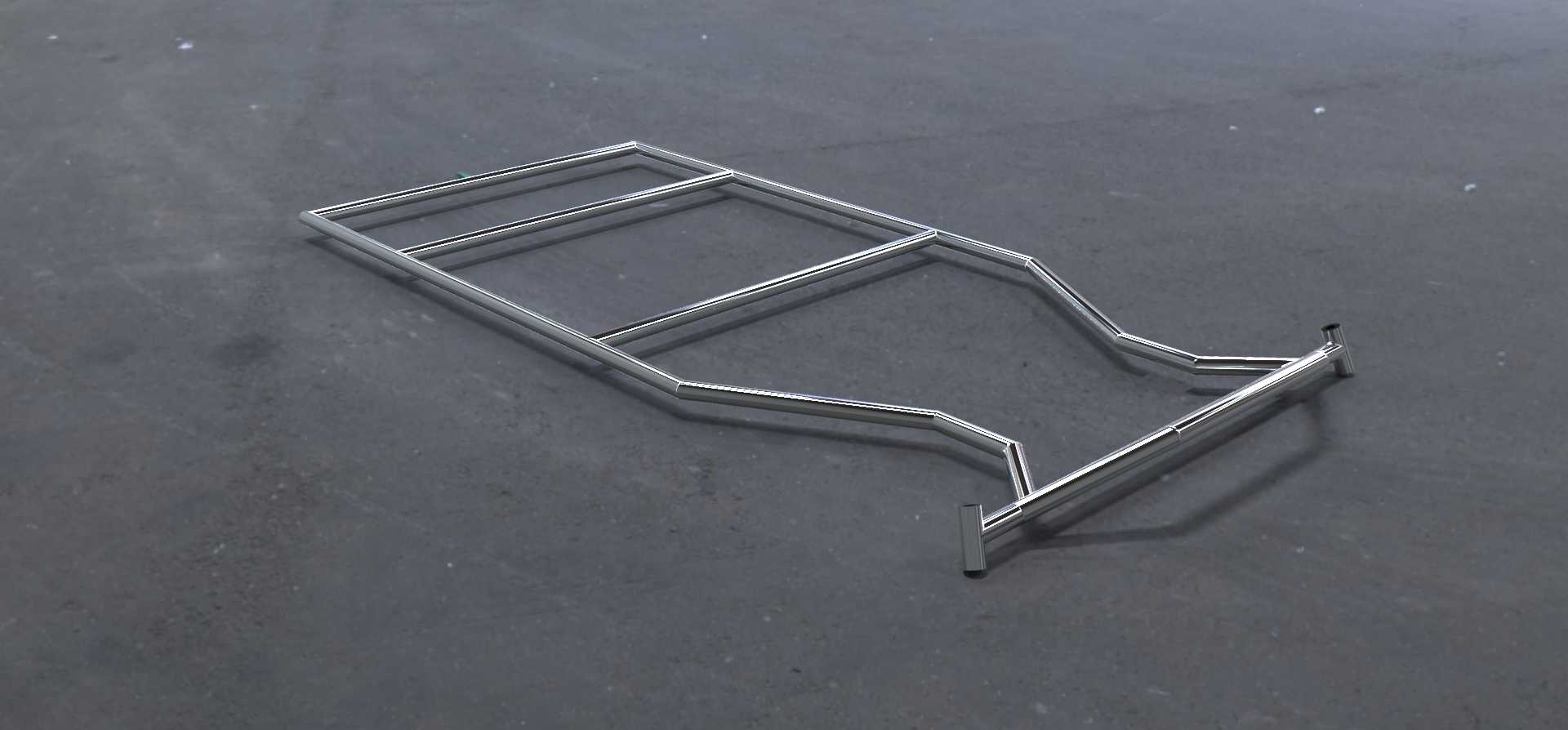

　　日常商超、仓储拣选场景里随处可见的手推车，其核心承载基础就是这套金属底盘框架，所有上层置物篮、推把手柄、行走轮组都要依托这个框架完成装配，直接决定了整车的额定承载能力与长期使用的结构稳定性。从结构设计逻辑来看，这套底盘采用圆管弯折焊接的成型方案，没有多余的冗余结构，整体轮廓顺着手推车的置物区域走势做了收窄过渡，前端对应轮组安装位置做了弯折下沉处理，既给前轮转向留出足够的活动空间，也能让整车重心尽量落在轮组支撑边界内，避免推行过程中出现载物前倾翻倒的问题。框架主体采用等径金属圆管弯折成型，管材衔接位置采用满焊工艺处理，所有焊缝位置都做了打磨抛光，表面做镀铬防锈处理，既能应对商超、仓储环境里偶尔的液体泼溅、清洁消毒水腐蚀，

　　也能避免管材毛刺划伤操作人员或者剐蹭商品包装。从安装边界来看，框架后侧预留了推把的对接安装位，采用同轴管插接配合横向销钉固定的结构，不需要复杂的紧固件就能完成把手装配，后期维护更换配件也不需要专用工具；前端下沉的两个支脚位置预留了脚轮安装的固定孔位，孔位间距匹配市面上通用的4寸、5寸商超脚轮的安装尺寸，不需要二次打孔就能直接替换通用脚轮配件；框架后侧的横梁位置对应后轮组的安装支座，支座和主框架采用焊接固定，保证后轮承重时的结构强度，额定承载状态下后轮单轮受力不会出现支座变形的问题。框架中间设置了两道横向加强横梁，把整个置物承载区分成三个独立的支撑区间，上层放置的置物篮或者置物板可以直接搭在框架边框和横向横梁上，

　　不需要额外增加支撑衬板就能承载均匀分布的货品，避免置物板在重载下出现中部下凹变形。在实际使用场景里，这类底盘框架的设计要兼顾推行灵活性和结构强度，前端的弯折收窄设计能让推车在商超狭窄的货架通道里转弯时，不会因为底盘过宽剐蹭货架立柱，同时底盘整体的离地间隙控制在合理范围，既不会因为离地过低在经过通道门槛、地面接缝时出现卡滞，也不会因为离地过高导致整车重心抬升，影响载物后的推行稳定性。从管材选型来看，主框架采用的圆管壁厚满足日常150kg以内的额定承载需求，正常使用场景下即使出现轻微的碰撞，比如推行时撞到货架脚、通道台阶，管材也不会出现凹陷变形，表面的镀铬层在正常摩擦场景下不会轻易脱落，长期使用也能保持外观整洁，不需要频繁做防锈维护。在装配逻辑上，整个底盘框架作为整车的基础基体，所有附属部件的安装基准都以框架上的预装孔位、焊接支座为定位基准，生产装配时不需要反复调整对位，能有效提升整车的组装效率，降低生产过程中的装配误差。针对仓储拣选场景的使用需求，框架后侧的横梁位置还预留了可选装的防撞缓冲件安装位，如果是仓储环境使用，可以在横梁上加装橡胶防撞条，避免倒车时撞到货架造成漆面或者结构损伤；商超场景使用时则可以直接安装标识牌、购物袋挂钩等附属配件，不需要在框架上额外钻孔破坏结构强度。在结构受力设计上，整个框架的受力传递路径非常清晰，置物区域的载荷通过横向横梁传递到两侧的主纵梁，再通过纵梁传递到前后轮组的安装支座，最终载荷全部由四个脚轮承担，

　　所有弯折位置都做了圆弧过渡处理，没有直角应力集中点，长期交变载荷作用下也不会在弯折位置出现疲劳开裂的问题。实际测试验证过程中，这类底盘在额定1.5倍载荷的静压测试下，框架的最大变形量控制在允许范围内，卸载后能完全回弹恢复原有尺寸，不会出现永久性的塑性变形；推行测试中，经过10mm高度的地面凸起、3度左右的地面坡度时，框架整体没有出现异响或者结构松动的问题，完全满足日常高频使用的强度要求。针对不同使用场景的适配性，这套底盘的安装接口做了通用化设计，既可以搭配常规的塑料置物篮组成普通商超购物车，也可以搭配平板置物板组成仓储拣货用的平板手推车，只需要更换上层置物部件就能适配不同的使用需求，不需要重新开模生产底盘框架，能有效降低生产端的配件库存压力，也方便终端用户根据自身使用需求做改装调整。
