高弹性膜片式轴连接传动部件结构

　　在各类工业传动系统的轴系布局中，两轴对中偏差的补偿能力直接决定了整套传动链路的运行寿命与振动水平，这款膜片式轴连接器正是针对中高速传动场景下的偏差补偿需求设计的挠性传动部件。不同于刚性联轴器要求安装时两轴严格对中的苛刻条件，该结构通过中间弹性体与两侧金属法兰的组合，可同时补偿径向、角向与轴向三类安装偏差，适配冶金输送线、风机机组、泵类设备、轻工包装机械等多种存在安装对中误差或运行中轴系窜动的传动场景。

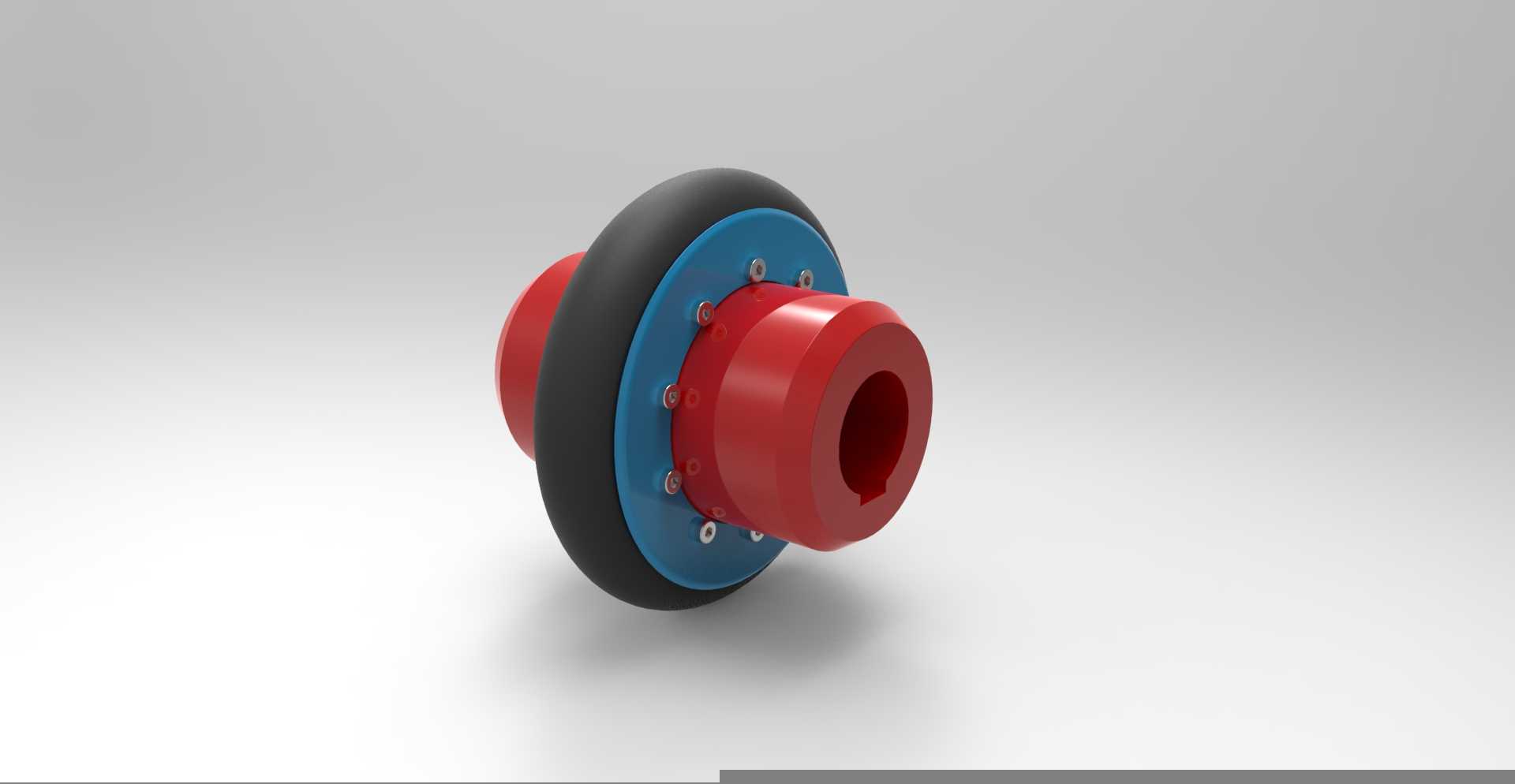

　　从结构组成来看，该连接器分为主动侧连接法兰、中间弹性缓冲体、从动侧连接法兰三个核心部分，两侧法兰采用带安装孔的盘式结构，法兰端面均匀分布的螺栓孔用于与对应轴端的连接盘锁紧，孔位的分度精度直接影响安装后的动平衡表现，建模时螺栓孔的位置度公差参考通用传动件标准设定，保证与常规轴端法兰的互换性。中间的黑色弹性体为核心的挠性补偿元件，采用高阻尼橡胶材质硫化成型，嵌合在两侧红色的金属连接毂之间，既可以传递额定扭矩，又能通过自身的弹性变形吸收两轴不对中产生的附加载荷，同时阻尼特性可抑制传动系统启动、换向时的冲击振动，降低轴系两端轴承的额外受力。

　　设计过程中首先确定的是额定扭矩传递能力，根据法兰的螺栓分布圆直径、螺栓规格与弹性体的剪切强度，匹配常规10-50kW功率段的传动需求，适配轴径范围覆盖常见的中、小规格工业传动轴。安装边界方面，两侧法兰的安装端面到连接器中心的距离经过严格核算，保证安装时两轴端预留的轴向间隙符合弹性体的预压缩要求，避免过压导致弹性体过早疲劳，或是间隙过大造成传动时的冲击异响。法兰外圆与周边设备壳体的安全间隙在建模时预留了足够空间，防止运行中因轴系窜动出现部件刮蹭。

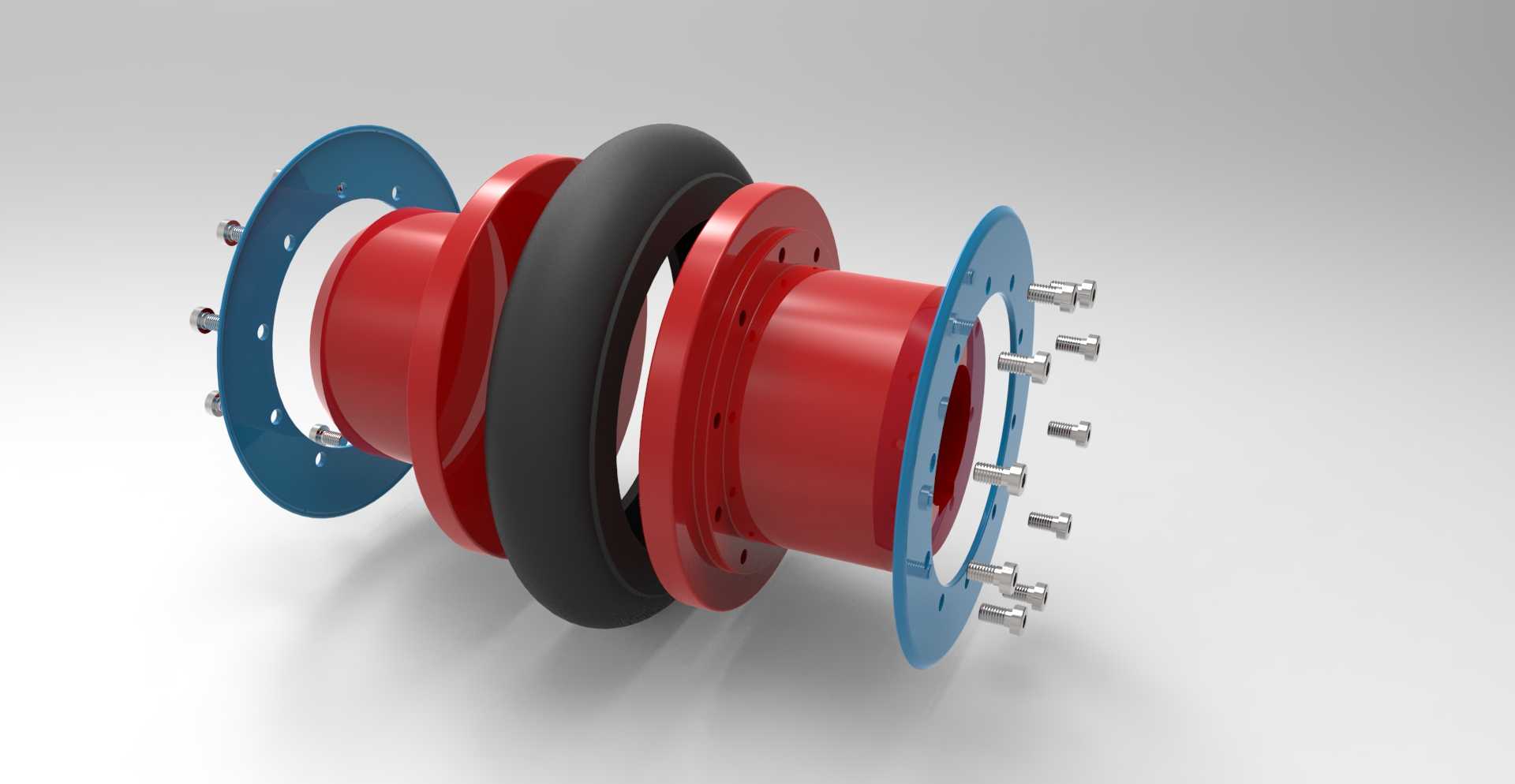

　　不同于传统的爪式弹性联轴器，该结构的法兰盘采用外翻式安装边设计，安装时无需移动两侧的主动、从动设备，只需将螺栓穿入法兰孔锁紧即可完成装配，大幅降低了现场检修更换的工作量。弹性体与金属毂的嵌合结构采用了周向凸台咬合设计，避免长期运行中弹性体与金属部件之间出现打滑，保证扭矩传递的可靠性。两侧蓝色的法兰盘表面做了减重孔设计，在保证结构强度的前提下降低了整体转动惯量，适配转速更高的传动场景，减少启动时的惯性冲击。

　　在实际选型应用中，需要根据被连接两轴的额定转速、最大传递扭矩、现场安装的最大对中偏差量来匹配对应规格的连接器，当应用在有正反转频繁切换、启动冲击较大的工况时，可适当选择大一规格的型号，提升弹性体的疲劳寿命。建模时对各部件的配合公差做了对应设定，金属毂与弹性体的配合采用过盈配合，保证结合面无相对滑动，螺栓孔与连接螺栓的配合采用间隙配合，降低安装时的对位难度，同时保证锁紧后法兰面的贴合度。整个结构的外形轮廓做了圆弧过渡处理，没有尖锐凸起，避免高速旋转时的风阻与安全隐患，表面涂装采用不同颜色区分功能部件，也方便现场运维人员快速识别部件的安装位置与磨损情况。
