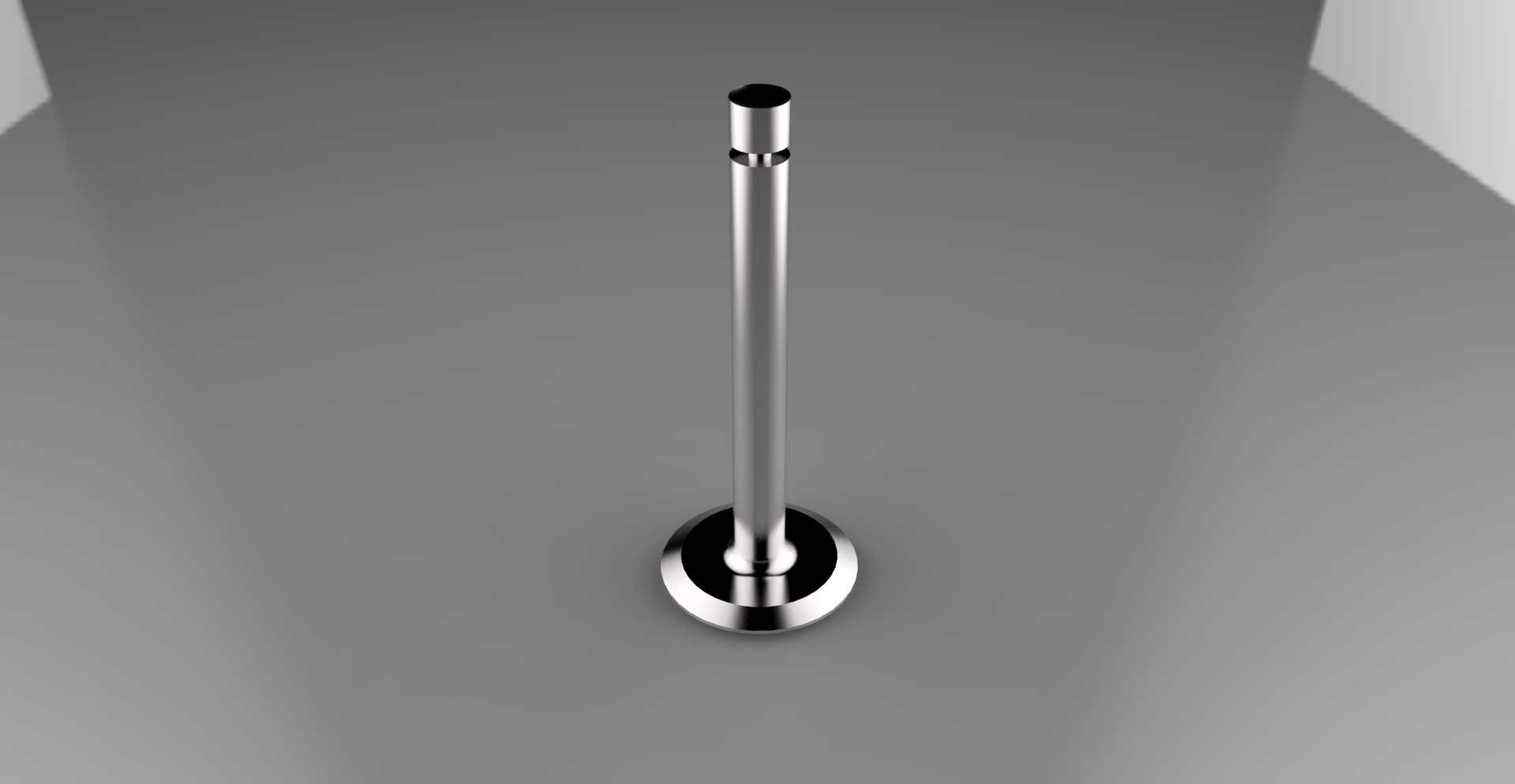

内燃机进排气用细长杆菌状气门结构

　　这款菌状细长杆结构的气门，是内燃机配气机构里直接控制进排气通路启闭的核心执行零件，日常在四冲程汽油机、柴油机的气缸盖总成里承担着定时接通、切断进气与排气通路的作用，工作时需要承受燃烧室高温燃气冲刷、气门弹簧高频往复冲击、落座瞬间的刚性撞击，同时还要保证密封锥面和气门座圈的配合面在全寿命周期内不出现燃气泄漏。

　　从实际应用场景来看，这类气门普遍适配小排量高速内燃机，不管是乘用车辆的汽油发动机、小型通用动力的单缸柴油机，还是部分小型发电机组的动力单元，都能见到同结构的零件，它的工作状态直接决定了发动机的充气效率、燃烧稳定性与尾气排放水平，一旦杆部出现磨损卡滞、密封锥面烧蚀，就会直接导致气缸压力不足，出现动力下降、怠速抖动、启动困难等故障。

　　设计这款零件的时候，首先要匹配配气机构的整体安装边界：杆部采用等直径细长圆柱结构，表面粗糙度需要控制在Ra0.8以下，和气缸盖上的气门导管保持0.02-0.04mm的配合间隙，既保证往复运动时的导向精度，又预留高温工况下的热膨胀余量，避免杆部受热膨胀后出现卡滞；杆身上的环形凹槽是用来安装气门锁片的定位结构，锁片卡入凹槽后和气门弹簧座配合，将弹簧的预紧力传递到气门杆上，保证气门在凸轮轴驱动下完成往复启闭动作时不会和弹簧座脱开。头部采用菌状圆盘结构，盘部背面和杆部采用大圆角过渡，避免应力集中导致的盘部断裂，盘部的密封锥面通常采用45度锥角，和气门座圈的锥面保持1度左右的接触干涉角，保证落座时能形成宽度均匀的密封环带，既可以阻断燃烧室的高压燃气泄漏，又能将盘部吸收的燃烧热量通过密封环带传递到气缸盖的冷却水道中。

　　尺寸设计上，杆部的长度需要匹配气缸盖的安装高度、气门弹簧的预压缩行程以及凸轮轴的升程曲线，保证气门达到最大升程时，活塞运行到上止点不会和气门头部发生碰撞，也就是配气机构设计里必须校核的气门活塞间隙；头部圆盘的直径需要匹配发动机的充气效率需求，进气门的头部直径通常比同缸的排气门更大，用来降低进气阻力提升充气量，排气门则因为要承受更高的排气温度，通常会采用耐热合金材料，盘部厚度也会适当增加来提升高温强度。

　　建模过程中需要重点关注几个容易出问题的结构细节：杆部和头部的过渡圆角不能出现尖角，否则在高频往复冲击载荷下很容易在圆角位置萌生疲劳裂纹，最终导致气门断裂掉入气缸造成严重的顶缸事故；锁片凹槽的截面形状要和标准气门锁片的凸缘完全匹配，凹槽的边缘要做小倒角处理，避免应力集中；密封锥面的表面粗糙度要达到镜面级水平，和模拟的气门座圈配合时，接触环带要均匀分布在锥面中部，不能出现偏磨的情况。另外杆部顶端和凸轮轴摇臂或者挺柱接触的端面，需要做淬火硬化处理，建模时可以在端面位置预留0.5-1mm的硬化层结构示意，因为这个位置长期承受凸轮的接触应力，很容易出现磨损凹陷，导致气门升程不足、配气相位偏移。

　　实际选型替换的时候，除了要匹配杆部直径、总长度、头部盘径这些核心安装尺寸，还要注意气门的凹顶或平顶结构差异，部分高转速发动机会采用凹顶气门来降低燃烧室的挤流强度，或者采用凸顶气门来优化排气的导流效果，不同结构的气门不能随意互换，否则会改变燃烧室的实际压缩比，影响发动机的正常工作。安装时杆部要涂抹适量的二硫化钼润滑脂，保证初期磨合阶段杆部和导管之间不会出现干磨，密封锥面要在装配后做渗漏测试，确保密封性能达标。
