卡丁车转向横拉杆结构设计方案

　　在场地娱乐卡丁车、小型竞技卡丁车的底盘转向系统中，横拉杆是连接转向机输出摇臂与两侧转向节的核心传力构件，直接决定车辆转向动作的同步性、转向轮的转角匹配精度，以及行驶过程中转向系统的抗冲击冗余度。不同于民用乘用车的转向拉杆设计，卡丁车由于没有转向助力结构，车架离地间隙小，行驶中车轮受到的路面冲击会直接传递到转向连杆上，同时卡丁车的转向总圈数通常仅为1.5圈左右，拉杆的行程冗余、连接间隙控制都需要更贴合小型轻量化车辆的使用需求。

　　从实际使用场景来看，这类横拉杆需要承受三类核心载荷：首先是转向操作时的轴向拉压载荷，车手转动方向盘带动转向机转动时，拉杆会将转向摇臂的摆动转化为直线推拉动作，推动转向节带动车轮偏转，这一过程中拉杆承受的轴向力会随着转向阻力的增大而提升，尤其是在低速大角度转向、轮胎与地面静摩擦较大的状态下，轴向载荷会达到峰值；其次是行驶过程中车轮跳动带来的附加弯矩，卡丁车的前悬架多为简单的硬轴或短摆臂结构，车轮受路面颠簸产生上下跳动时，会带动转向节产生小幅的空间位移，此时拉杆两端的铰接结构需要适配一定角度的摆动，杆身也需要承受小幅的弯曲载荷；第三是突发冲击下的瞬时载荷，比如场地内车轮压到路肩、赛道接缝时，冲击力会沿着转向节反向传递到拉杆上，若杆身强度不足或连接结构失效，会直接出现转向失控的风险。

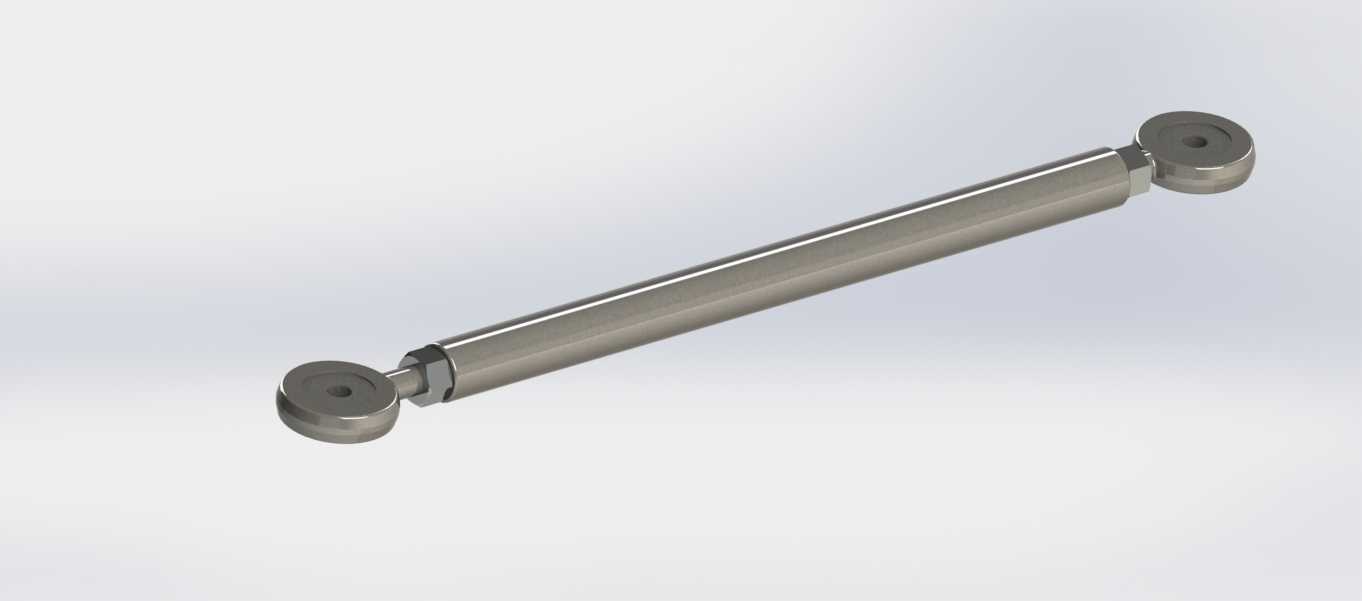

　　这款横拉杆的设计采用了杆身加两端球头铰接的经典结构，中间杆身为等直径的金属圆杆，表面做防锈处理，两端通过螺纹结构与球头座连接，这种设计的核心优势是可以通过旋转杆身调整总长度，在整车装配时能够精准匹配两侧转向轮的前束值，避免出现轮胎偏磨、转向回正力不均的问题。两端的球头结构采用带自润滑衬套的铰接设计，球头的摆动角度覆盖了车轮跳动、最大转向角度下的全部位移需求，不会出现运动干涉，同时球头的预紧结构可以抵消长期使用后的磨损间隙，避免转向虚位过大影响操控手感。

　　从安装边界来看，两端球头的安装孔为同轴等径的通孔，通过螺栓分别与转向摇臂、转向节上的安装座固定，安装时需要保证球头的摆动平面与转向系统的运动平面平行，避免球头承受额外的侧向力导致早期磨损。杆身的总长度调整范围覆盖了同平台卡丁车不同轮距设定的需求，无论是娱乐款的宽轮距设定还是竞技款的窄轮距设定，都可以通过调整杆身长度实现前束参数的精准匹配，不需要额外更换不同规格的拉杆。杆身的直径选择经过载荷校核，在满足最大轴向载荷抗弯抗扭强度的前提下，尽可能降低构件重量，符合卡丁车轻量化设计的整体思路，减少转向系统的运动惯量，让车手的转向操作更直接。

　　在结构细节处理上，杆身两端与球头座连接的螺纹位置设置了锁紧螺母，当长度调整到位后，通过锁紧螺母锁止球头座与杆身的相对位置，避免车辆行驶过程中螺纹松动导致拉杆长度变化，引发前束值偏移、转向跑偏的问题。球头的密封结构可以阻挡场地内的灰尘、泥沙进入铰接摩擦面，延长润滑脂的使用寿命，降低日常维护的频率，适配户外场地、室内卡丁车馆的多场景使用需求，不需要频繁拆解保养就能保证长期稳定的工作状态。

　　从设计逻辑上，这款拉杆没有采用复杂的异形结构，而是选择了工艺性更好的圆杆加标准球头的组合，一方面是因为这类构件的加工精度更容易控制，杆身可以采用标准金属棒料加工，不需要复杂的成型工艺，加工成本更低，批量生产时的品质一致性更容易保证；另一方面，标准化的球头结构属于行业内通用的易损件，后期维护更换时不需要单独定制配件，场馆的运维人员可以快速完成更换，降低车辆的停驶时间。在运动校核阶段，设计时已经模拟了转向轮从最左到最右的全行程摆动，以及悬架上下跳动的极限位置，确认拉杆在全运动行程内不会与车架、制动管路、轮毂等周边构件发生干涉，所有的运动间隙都预留了足够的安全余量，即使在车架出现小幅变形的极端情况下，也不会出现拉杆卡滞导致转向锁死的问题。

　　针对卡丁车使用中常见的拉杆弯曲失效问题，这款设计在杆身的材料选择上做了匹配，选用的材料具备足够的屈服强度，在承受常规冲击载荷时不会出现永久变形，当冲击力超过设计阈值时，杆身会先于球头、安装座出现弯曲变形，给车手明确的故障反馈，避免构件突然断裂引发安全事故，这种失效模式的设计也是小型非道路车辆安全设计的重要考量，让故障的发生有可感知的过程，预留足够的反应时间。
