蒸汽机用密封填料函结构设计

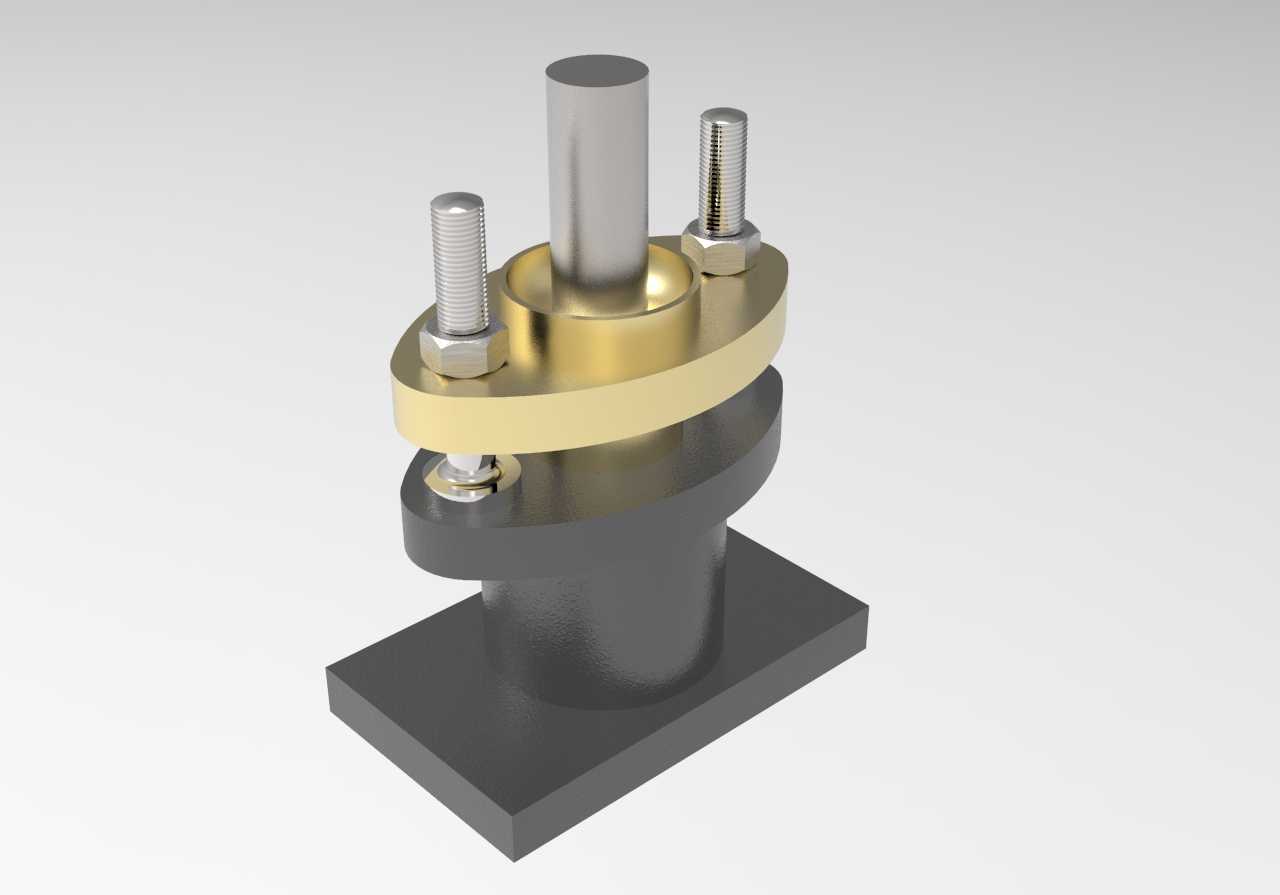

　　在往复式动力机械的轴系动密封场景中，填料函是承担介质阻隔功能的核心部件，尤其在蒸汽机这类存在高温蒸汽压差、活塞杆持续往复运动的设备里，其结构合理性直接决定设备运行的蒸汽泄漏率与连续运转周期。这套填料函结构针对蒸汽机汽缸活塞杆的穿腔密封需求设计，整体采用分体式装配结构，底部为方形安装法兰底座，通过四个角位的螺栓孔可直接固定在汽缸端盖的安装面上，底座中心开设同轴通孔，供活塞杆贯穿通过，通孔内壁与填料接触段预留了足够的轴向长度，保证填料装填后的密封接触面积满足压差密封要求。

　　从功能实现逻辑来看，中间段的填料容纳腔为阶梯式内孔结构，可根据密封压力等级装填不同层数的密封填料，当活塞杆做上下往复运动时，填料在腔体内受轴向挤压产生径向形变，紧密贴合活塞杆外壁与腔体内壁，阻断蒸汽沿活塞杆配合间隙向外泄漏的路径。上部的压盖采用黄铜材质加工，一方面利用铜材质较软的特性避免压合过程中刮伤活塞杆表面，另一方面铜材的耐蒸汽腐蚀性能优于普通碳钢，可在长期高温高湿的蒸汽环境下保持结构尺寸稳定，压盖两侧开设对称的螺栓穿装孔，配合两根全螺纹螺柱与六角螺母，可通过调整螺母的拧紧力矩精准控制压盖对填料的压紧力，既避免压紧力过大导致活塞杆运动阻力升高、填料磨损加快，也防止压紧力不足造成密封失效蒸汽泄漏。

　　设计过程中首先确定了安装边界条件：底部方形法兰的安装孔中心距需匹配常见小型蒸汽机汽缸端盖的预留安装位，中心通孔的直径公差按照活塞杆的运动配合精度选取，保证活塞杆往复运动时的同轴度偏差在允许范围内，避免偏磨导致填料局部快速损耗。压盖与填料腔的配合面采用小间隙配合，保证压盖下压过程中不会出现卡滞，同时能均匀将压力传递到整圈填料上，避免局部压力不均造成的密封薄弱点。螺柱的选型考虑了长期受蒸汽腐蚀与压紧力交变载荷的影响，选用强度等级适配的螺纹规格，保证在多次调整压紧力、填料更换拆装过程中不会出现螺纹滑牙或螺柱变形的问题。

　　实际应用场景中，这类填料函除了蒸汽机外，也可适配其他存在往复运动轴的泵类、阀类设备，只要调整中心通孔尺寸与法兰安装参数，就能匹配不同轴径、不同工作压力的密封需求。结构上没有采用复杂的集成式设计，所有零件均为可拆分的独立加工件，填料磨损后只需松开两侧螺母，抬起压盖即可更换内部填料，无需拆卸整个底座与设备端盖的连接，大幅降低了设备维护的工作量与停机时间。底座采用铸铁材质加工，具备足够的结构刚度，在螺栓压紧、设备运行振动的工况下不会产生形变，保证整个密封组件的同轴度稳定；上部压盖的黄铜材质也具备一定的自润滑特性，在活塞杆往复运动过程中即使出现短暂的干摩擦工况，也不会对活塞杆表面造成硬性损伤，延长活塞杆的使用寿命。

　　在尺寸链设计上，严格控制了各零件的同轴度公差：底座中心通孔、填料腔内孔、压盖中心导向孔的同轴度公差控制在0.05mm以内，保证活塞杆穿装后运动轨迹与填料函中心轴线重合，避免活塞杆运动过程中对填料产生单侧偏磨。压盖的下压行程预留了足够的余量，可满足多次压紧填料、补偿填料磨损量的需求，无需频繁更换填料就能维持较长时间的密封效果。两侧螺柱的安装位置避开了活塞杆的运动路径，同时预留了足够的扳手操作空间，在设备现场维护时不需要专用工具就能完成螺母松紧调整与填料更换作业。整套结构没有冗余的设计元素，所有结构特征都服务于密封功能实现、装配便捷性与维护便利性，完全贴合工业现场往复轴动密封的实际使用需求。
