蒸汽机十字头传动连接结构

　　在往复式动力机械的传动链路里，十字头是连接活塞与连杆的核心中间部件，主要应用在蒸汽机车、固定式蒸汽机、往复式泵类等需要将活塞直线往复运动转化为连杆摆动运动的设备中，其作用是消除活塞承受的侧向力，让活塞仅沿气缸轴线做直线运动，避免活塞与缸壁出现偏磨，同时将活塞承受的蒸汽推力完整传递给连杆，带动曲轴输出旋转扭矩。

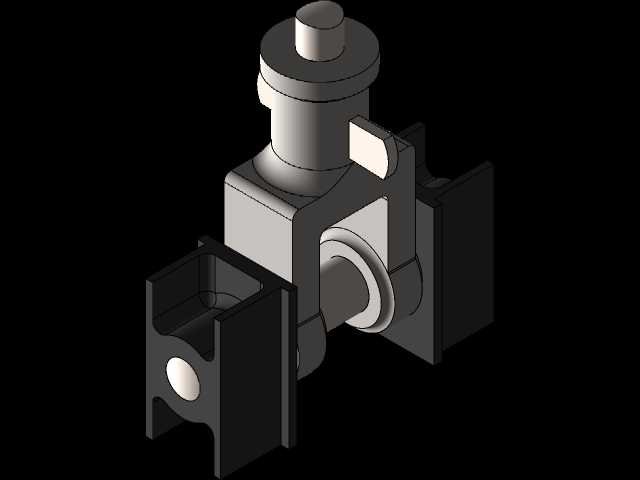

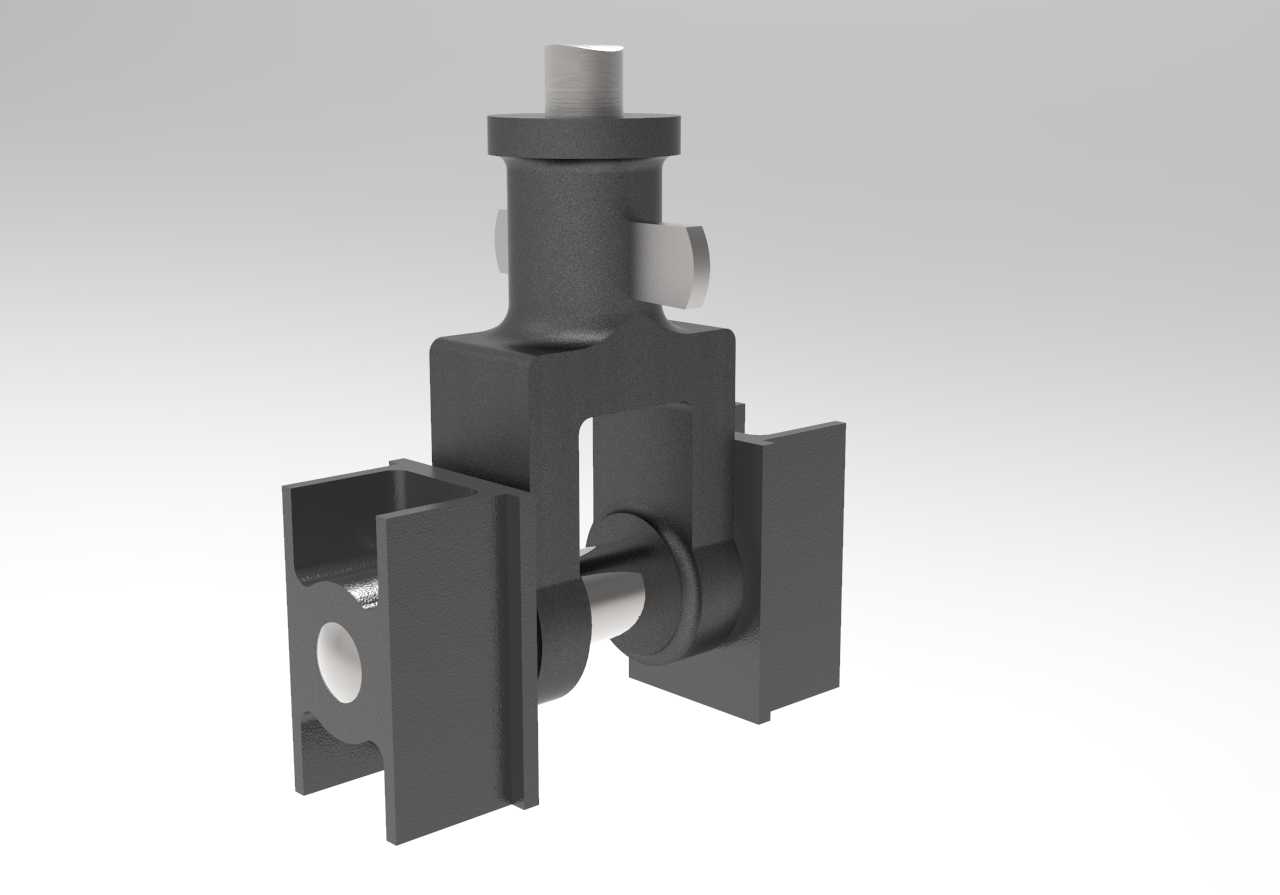

　　从结构设计来看，该十字头采用整体式铸钢基体搭配分体式滑履的结构，主体部分为中间带销轴孔的十字形承力结构，上部设置与活塞杆配合的圆柱连接段，通过锥面定位与锁紧结构实现和活塞杆的刚性连接，保证动力传递过程中无相对窜动；下部的销轴孔用于安装十字头销，连接连杆小头，销轴孔内设置油槽结构，可在设备运行过程中存储润滑油，降低十字头销与孔壁的磨损，延长部件使用寿命。两侧的滑履为对称布置的平面结构，与机身的十字头滑道配合，为十字头的往复运动提供精准导向，滑履与基体之间设置调整垫片，可在长期运行出现磨损后调整配合间隙，保证导向精度，避免十字头在运动过程中出现卡滞或偏斜。

　　设计过程中首先需要匹配对应蒸汽机的气缸直径、活塞行程参数，确定十字头的整体外形尺寸，上部活塞杆连接段的直径与配合长度需满足活塞杆的抗拉强度要求，保证在最大蒸汽推力下连接部位不会出现断裂或变形；下部十字头销的孔径需根据连杆小头的受力计算结果确定，保证销孔的比压在材料许用范围内，避免出现压溃变形。两侧滑履的导向面宽度与长度需要根据侧向力的大小计算，保证滑履与滑道之间的比压均匀，不会出现局部过载导致的拉毛或磨损过快问题，同时滑履的导向长度需要满足活塞全行程内的导向要求，避免十字头运动到行程端点时出现导向脱离。

　　安装边界方面，十字头整体需装入机身的十字头滑道内，两侧滑履与滑道的配合间隙需控制在合理范围内，间隙过大会导致运动过程中出现冲击振动，间隙过小则会出现热胀卡滞的问题；上部活塞杆连接后，需保证活塞杆轴线与十字头滑道轴线的同轴度符合设计要求，避免活塞在气缸内出现偏斜；下部十字头销安装后，需保证连杆摆动灵活，无卡滞现象，同时销轴的轴向定位要可靠，避免运行过程中销轴窜出刮碰滑道。在实际运行过程中，十字头承受的载荷是周期性变化的，蒸汽做功阶段承受最大的轴向推力，同时在连杆摆动过程中承受交变的侧向力，因此基体材料选用铸钢件，保证足够的强度与冲击韧性，滑履表面可根据需要浇注巴氏合金层，降低摩擦系数，提高耐磨性能。

　　从结构细节来看，十字头的各过渡部位均设置圆角过渡，避免应力集中导致的疲劳断裂，尤其是销轴孔与基体连接的部位、活塞杆连接段与基体过渡的部位，圆角半径需根据应力计算结果确定，保证在交变载荷下的疲劳强度。润滑油路的设计也需要兼顾各摩擦面的润滑需求，除了十字头销孔内的油槽，滑履表面也设置相应的油沟，让润滑油能够均匀分布在整个导向面上，形成稳定的油膜，降低摩擦磨损。在装配过程中，需要先将十字头装入滑道，再连接活塞杆与连杆，装配完成后需要手动盘车检查十字头的运动是否顺畅，有无卡滞或异响，同时检查各连接部位的锁紧是否可靠，避免运行过程中出现松动故障。
