立式金属板箱柜体结构三维设计

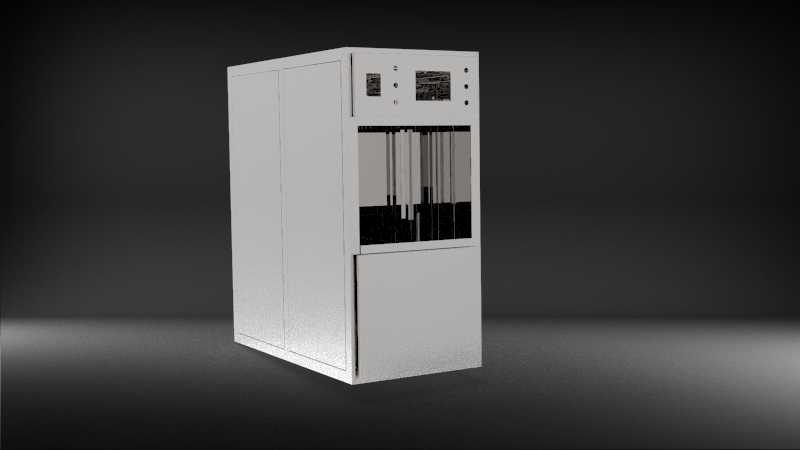

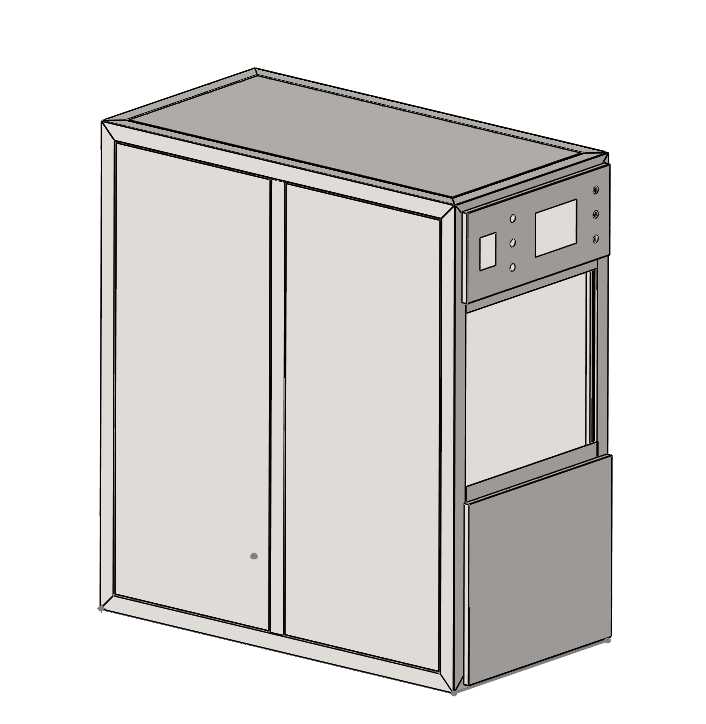

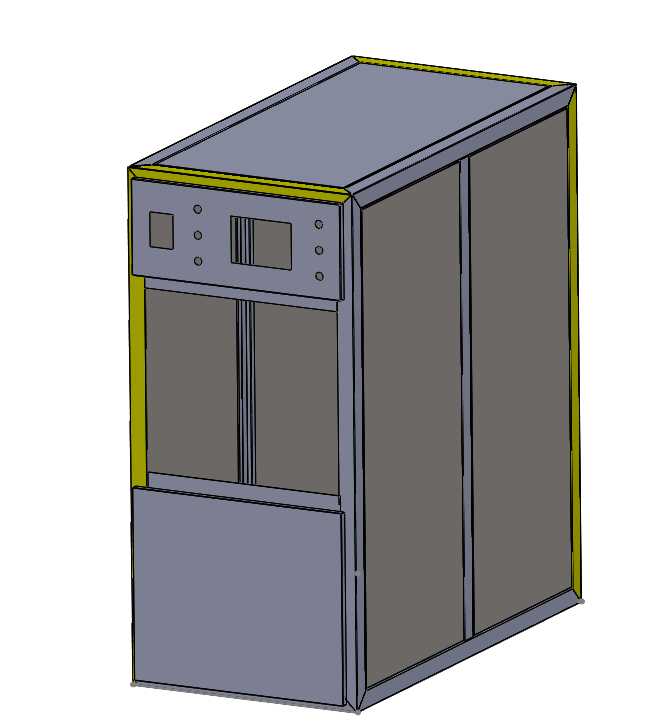

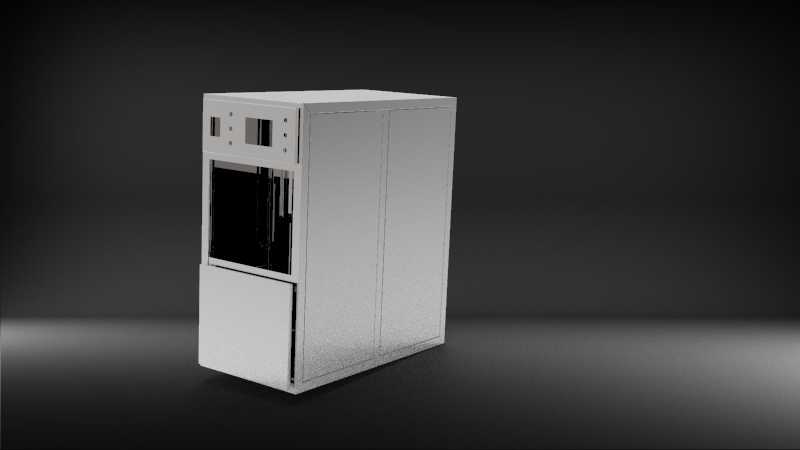

　　这款立式金属板箱的结构设计，首先要匹配工业现场的安装与使用场景，这类柜体常应用在车间工位旁、设备配套侧方、实验室靠墙区域，用来承载工控模块、小型检测元件、配套电气组件或是工位端的物料暂存功能，不同场景下对柜体的承重、开门操作空间、走线预留的要求各有差异，设计阶段就需要把这些边界条件纳入考量。从结构功能来看，这款板箱采用分体式舱室布局，上部预留了带观察窗与安装孔位的操作区域，可直接嵌入触控显示屏、操作按钮、状态指示灯这类人机交互组件，孔位的排布遵循常规工控元件的安装间距规范，避免元件安装后出现干涉，同时预留了足够的接线操作空间；中部为通透的大尺寸舱室，可容纳尺寸稍大的功能模块，下部设置独立的抽拉式储物舱，可放置配套工具、

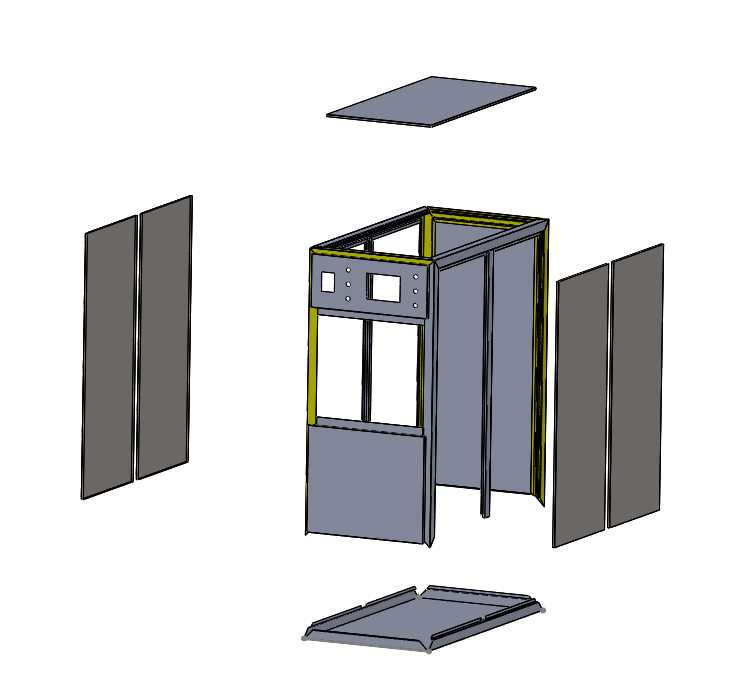

　　备用配件或是小型接线端子排，分区设计能让内部组件排布更规整，减少后期运维时的查找难度。设计思路上优先采用钣金折弯拼接的工艺路线，所有板件的折弯半径匹配常规冷轧钢板的折弯工艺参数，避免折弯处出现开裂隐患，板件之间的连接采用内部隐藏式螺丝固定，既保证柜体整体的结构强度，也让外表面保持平整简洁，减少积灰死角，适配工业场景下的日常清洁需求。柜体的边角处做了小半径圆角处理，避免安装与运维过程中尖锐边角造成磕碰划伤，同时也能提升钣金加工的成品率，减少尖角处的喷涂缺陷。外形尺寸方面，这款立式板箱的整体高度适配成年人站立操作的舒适区间，无需弯腰或是抬手过高即可完成上部操作区的元件操控，柜体深度控制在靠墙安装不占用过多通道空间的范围内，

　　宽度则匹配常规标准电气元件的安装尺寸模数，底部预留了可调脚杯的安装位置，可根据现场地面的平整度调整柜体水平度，避免长期放置出现柜体变形、舱门开关卡滞的问题。安装边界上，柜体背部预留了壁挂安装的固定孔位，同时底部也支持落地放置，两种安装方式可根据现场实际空间灵活选择，背部的走线孔设置了橡胶护圈，避免穿线时划伤线缆绝缘层，孔位位置对应内部舱室的走线槽走向，让内部线缆排布更规整，减少线缆杂乱带来的电磁干扰隐患。柜体的门板与抽拉舱都设置了对应的锁止结构，可根据使用需求选配通用锁或是专用锁具，避免非授权人员随意操作内部组件，门板与柜体框架的贴合处预留了密封胶条的安装槽，可根据使用场景加装密封胶条，实现基础的防尘防溅效果，

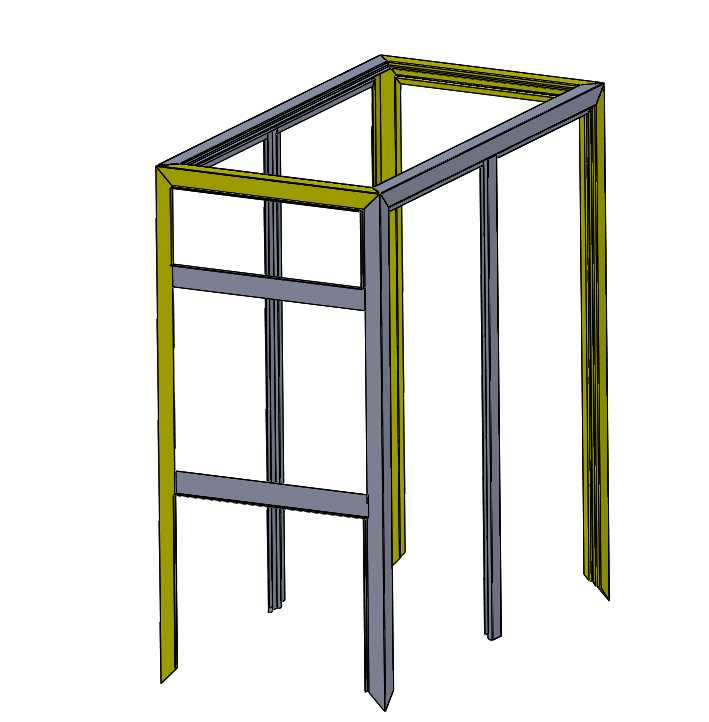

　　适配多粉尘或是少量液体飞溅的车间环境。结构强度校核阶段，针对柜体的框架受力点做了加强筋设计，在柜体侧板与顶板、底板的拼接处增加折弯翻边，提升整体的抗形变能力，即使上部放置一定重量的外接设备，也不会出现顶板凹陷变形的问题，侧板的平整度控制在常规钣金加工的公差范围内，保证后期粘贴标识、安装外接附件时的贴合度。
