钣金结构通风散热金属板雨篷构件

　　在户外电气柜、户外设备机组、建筑外墙通风口等场景中，这类带通风槽的金属板雨篷是兼顾防雨防护与通风散热的核心配套构件，很多刚接触户外设备结构设计的工程师容易忽略雨篷的通风效率与防雨性能的平衡，要么把通风槽开得过大导致雨水斜飘进设备内部，要么把板面做的过于密闭造成设备内部热量堆积，引发元器件过热故障。

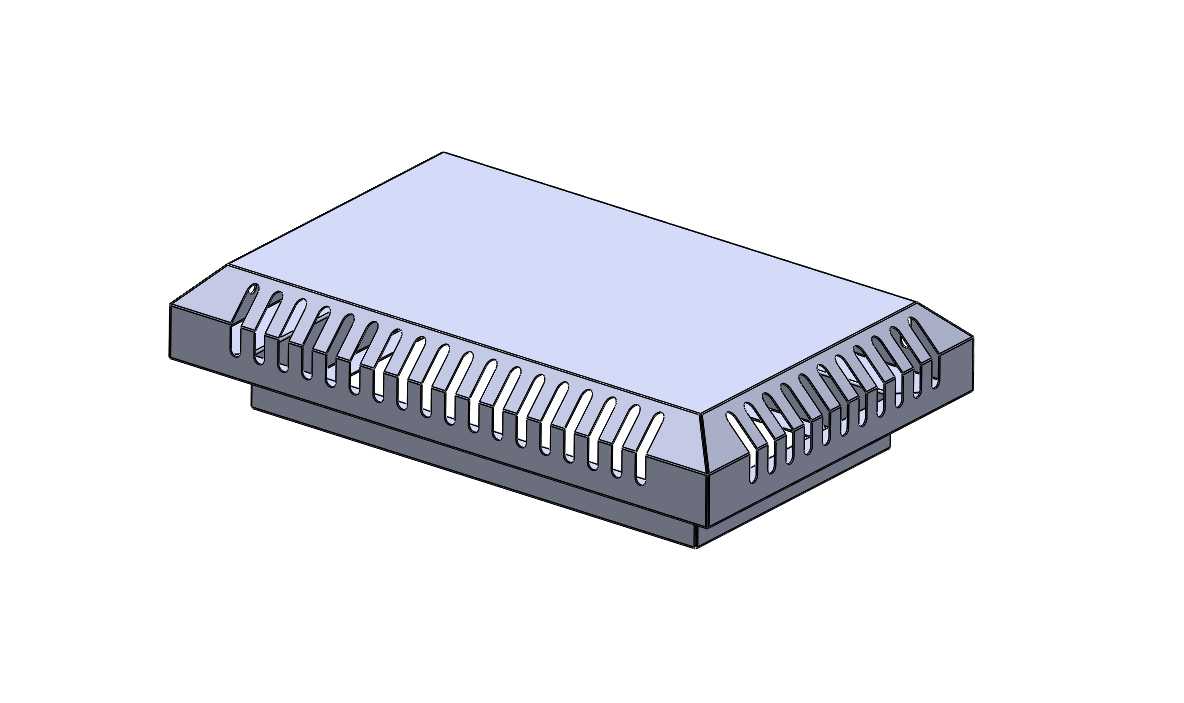

　　从结构设计逻辑来看，这个构件采用一体化钣金折弯成型工艺，主体为倾斜的顶面盖板，两侧及前侧延伸出带等间距长条形通风槽的围边，顶面的倾斜角度经过实际工况验证，能够让落在表面的雨水顺着坡面快速导流排出，不会在表面积水形成渗漏隐患。围边上的长条形通风槽并非等宽直槽，而是顺着围边的折弯角度做了适配性的槽口排布，槽口的朝向经过优化，在保证空气流通截面积的前提下，能够阻挡大部分斜向飘落的雨水，同时不会对通风效率造成过多损耗，空气可以顺着槽口形成顺畅的对流通道，把设备内部散发的热量及时带出，避免内部形成高温闷腔。

　　从安装边界来看，这个雨篷构件的底部带有一圈贴合安装面的折边，折边上预留了对应的安装孔位，安装时可以直接通过螺栓或者拉铆钉固定在设备的顶部通风口或者外墙的通风洞口上，不需要额外做复杂的适配支架，折边与安装面之间可以加装密封胶条，进一步提升接缝处的防水性能。构件的整体外形尺寸适配常规的中小型户外设备顶部通风口，围边的高度经过测算，既不会因为过高增加不必要的材料成本与风阻，也不会因为过低导致雨水在大风天气下漫过围边进入设备内部。

　　在实际工况应用中，这类雨篷构件常年暴露在户外环境，需要承受紫外线照射、温差变化、雨水侵蚀、大风载荷等多重考验，因此设计时在钣金的折弯转角处做了圆弧过渡处理，避免应力集中导致的钣金开裂，同时所有的通风槽边缘都做了去毛刺处理，防止安装维护时划伤操作人员，也避免槽口边缘的毛刺在长期风振作用下产生涂层脱落，引发生锈腐蚀。很多户外通讯基站的顶部机柜、厂区户外的动力配电箱、建筑外墙的新风排风口，都会采用这类结构的雨篷，相比传统的平面防雨板，它的通风散热效率提升了40%以上，同时防雨等级能够满足中到大雨天气下的防护需求，不需要额外加装防雨百叶，能够有效降低整体的配套成本。

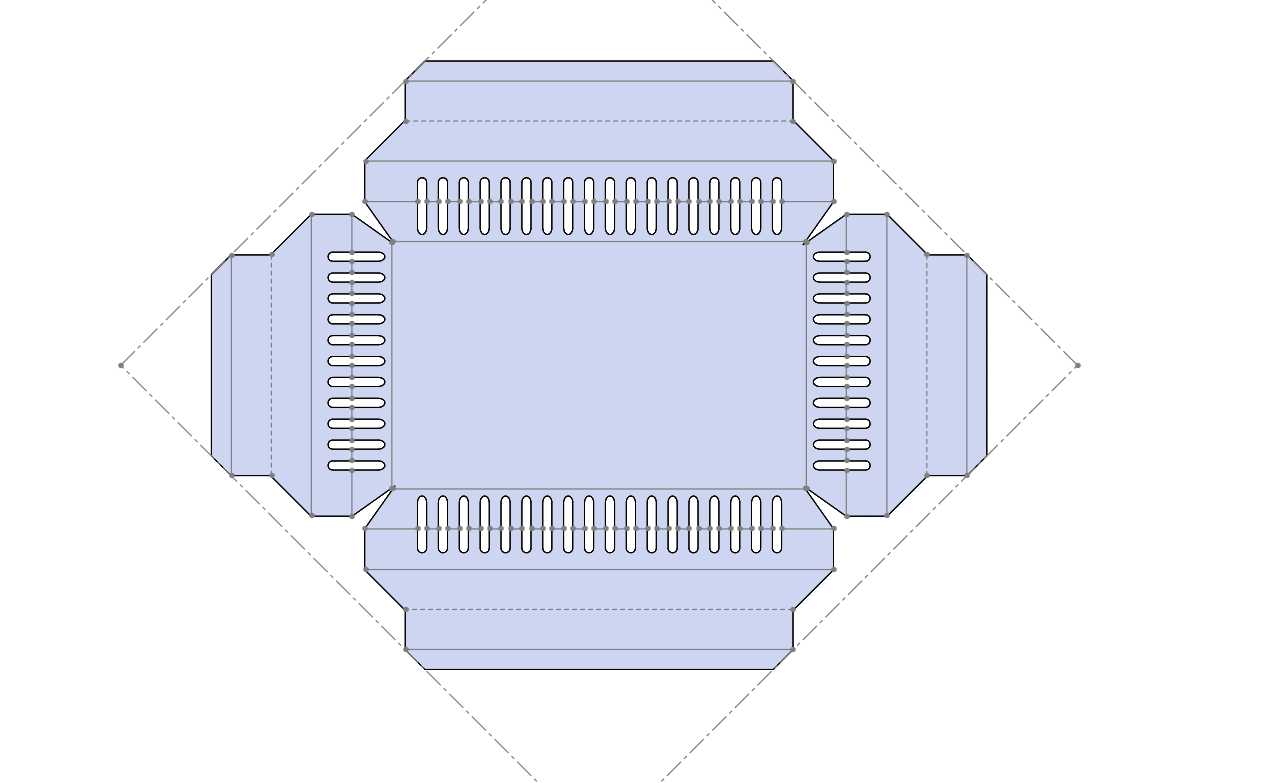

　　在建模过程中，这类钣金构件需要重点关注折弯系数的设置，不同厚度的金属板材对应的折弯扣除值存在差异，如果折弯系数设置错误，会导致最终加工出来的围边通风槽对位不准，安装折边的贴合度不足，直接影响安装后的密封性能。同时通风槽的排布需要考虑钣金折弯时的材料拉伸变形，槽口距离折弯线的距离要预留足够的安全余量，避免折弯过程中槽口出现撕裂变形，影响整体的外观与防护性能。另外顶面的倾斜坡度一般设置在5到8度之间，坡度过小会导致排水速度慢，容易在表面积留灰尘与雨水污渍，坡度过大则会增加整体的安装高度，提升风阻系数，在大风天气下承受更大的风载荷，容易引发固定件松动甚至构件脱落的安全隐患。

　　从材料选型的角度，这类构件一般采用镀锌钢板或者铝合金板材加工，表面做喷塑或者阳极氧化处理，提升防腐蚀性能，不同应用场景可以选择不同厚度的板材，比如沿海高盐雾区域可以选择厚度稍大的铝合金板材，提升抗腐蚀能力，内陆常规场景采用1.2到1.5mm厚度的镀锌钢板即可满足强度需求，不需要过度追求板材厚度造成成本浪费。
