工业设备用铰接连接铰链块结构设计

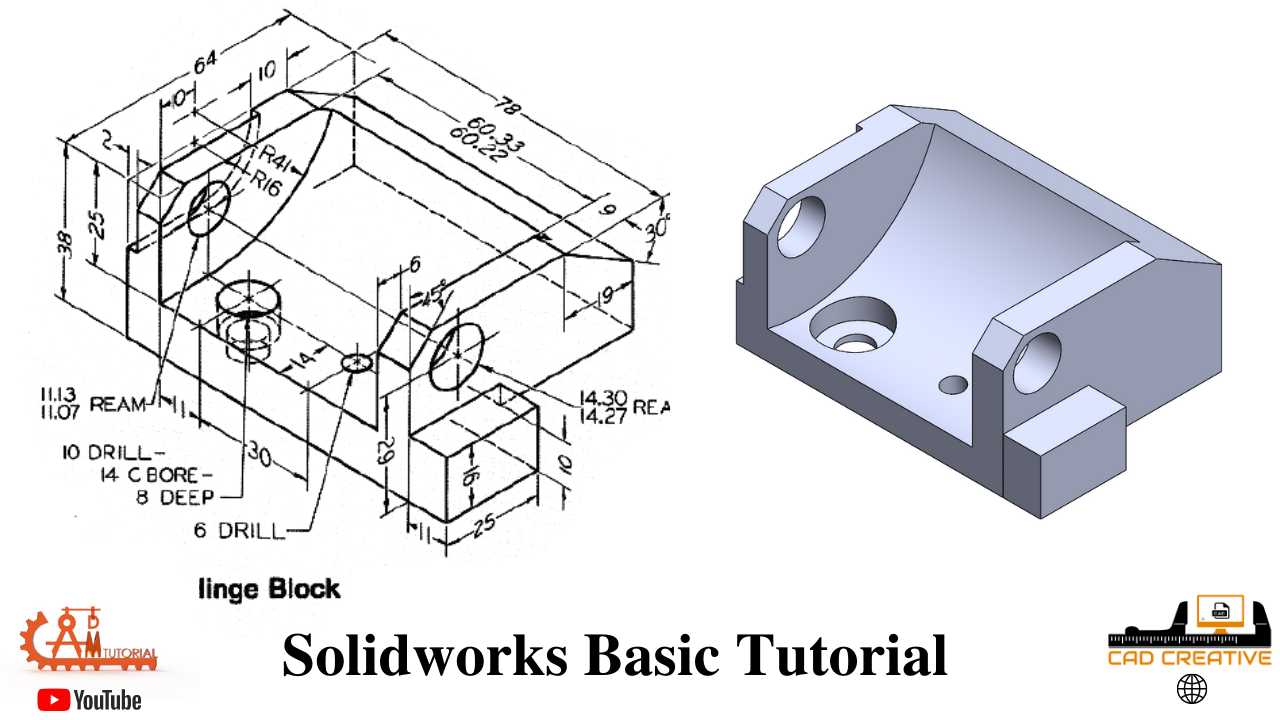

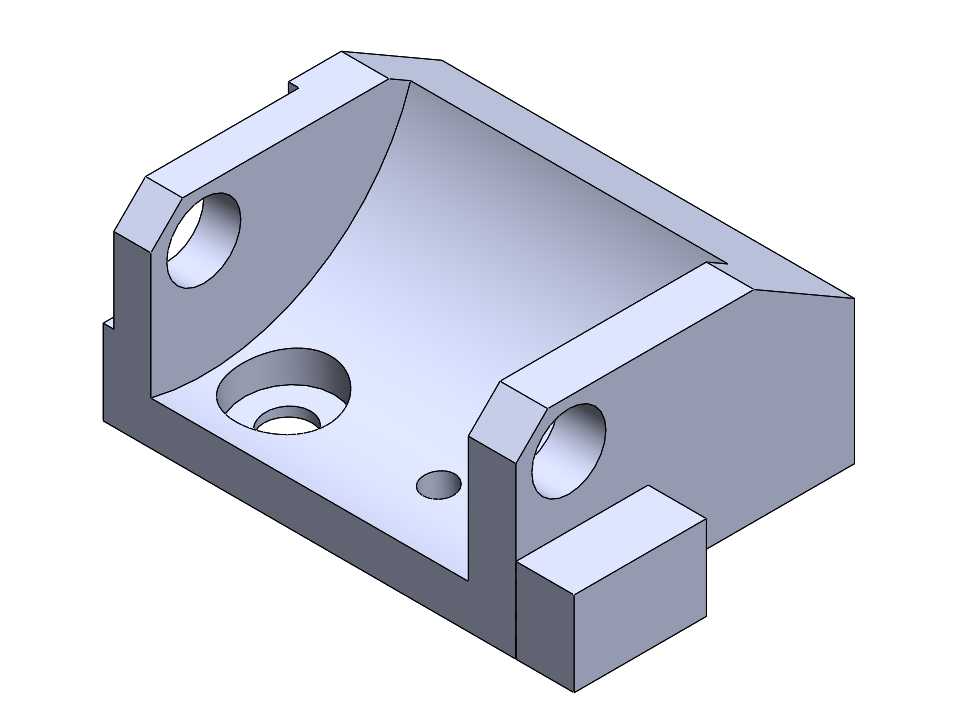

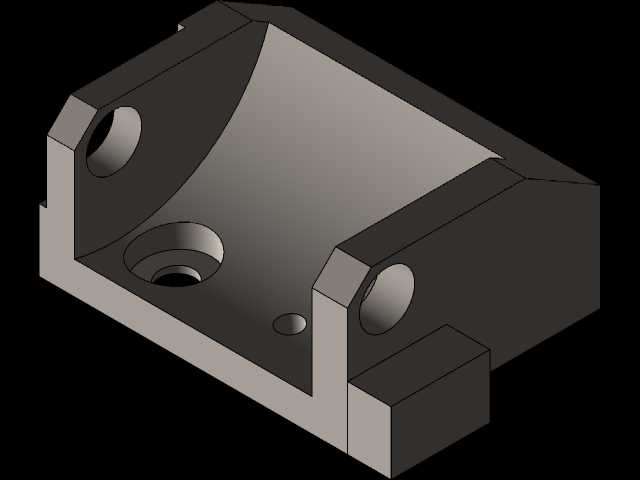

　　这类铰链块多应用在工业自动化产线的防护门铰接、小型工装夹具的翻转机构、非标设备的活动舱门连接部位，也常见于中小型检测设备的开合式操作面板支撑结构中，承担活动部件与固定基座之间的铰接承载作用，既要保证活动端绕固定轴的顺畅转动，也要承受活动部件开合过程中的径向载荷与部分倾覆力矩，避免铰接部位出现旷量、卡滞甚至结构变形。从结构设计逻辑来看，该零件采用一体化铣削成型的基体结构，整体为带弧形让位槽的块状构型，基体上设置的两处同轴通孔为铰接轴安装位，孔位的同轴度公差需要控制在0.02mm以内，才能保证铰接轴穿装后转动无卡涩，不会出现单侧受力磨损过快的问题；基体平面上分布的沉头孔与小直径光孔，分别对应基座端的螺栓固定与定位销安装，

　　沉头孔的深度设计需要保证螺栓安装后端面不高出零件基准平面，避免安装后与活动部件产生运动干涉，小直径定位孔则需要与基座上的定位销采用H7/h6的间隙配合，保证零件安装时的位置精度，减少装配累计误差。零件中部的弧形内凹结构并非造型装饰，而是为活动部件转动时的摆臂预留运动让位空间，避免活动端摆臂在最大开合角度下与基体发生碰撞，该弧形面的曲率半径需要匹配对应摆臂的转动半径，同时预留1.5-2mm的安全间隙，抵消加工与装配带来的尺寸偏差。基体一侧延伸出的凸台结构为活动部件的行程限位接触面，当活动部件转动到闭合位置时，该凸台端面会与活动件上的限位面贴合，承担闭合位置的定位承载，因此该凸台与基体的连接部位做了局部加厚处理，

　　避免长期受冲击出现根部断裂的问题。从安装边界来看，该零件的安装基准面为底部的平整加工面，平面度要求控制在0.015mm以内，保证安装后与基座表面完全贴合，不会出现安装翘曲导致铰接轴偏斜；两处铰接孔的中心距、孔中心到安装基准面的高度尺寸，都需要与配对的活动铰接臂尺寸严格匹配，否则会出现装配后转动阻力过大、开合角度达不到设计要求的问题。在实际选型适配时，需要先确认铰接部位的最大径向载荷，该结构的基体壁厚设计可以承受常规中小型防护门、操作面板的开合载荷，若应用在载荷更大的重载铰接场景，则需要对应调整基体壁厚、铰接孔的直径以及安装螺栓的规格。建模过程中需要重点关注各安装孔的位置度公差、配合面的表面粗糙度要求，

　　铰接孔的内表面粗糙度需要达到Ra1.6，减少铰接轴转动时的磨损，延长构件的使用寿命；安装基准面的粗糙度达到Ra3.2即可满足装配贴合要求，其余非配合面可以适当放宽粗糙度要求，降低不必要的加工成本。这类铰接构件在设计时还要考虑装配后的维护便利性，铰接孔位置预留了润滑脂加注的空间，长期使用时可以定期加注润滑脂，减少转动副的磨损，避免出现开合异响、卡滞的问题。
