卡迪拉克车型白车身连接固定支架结构

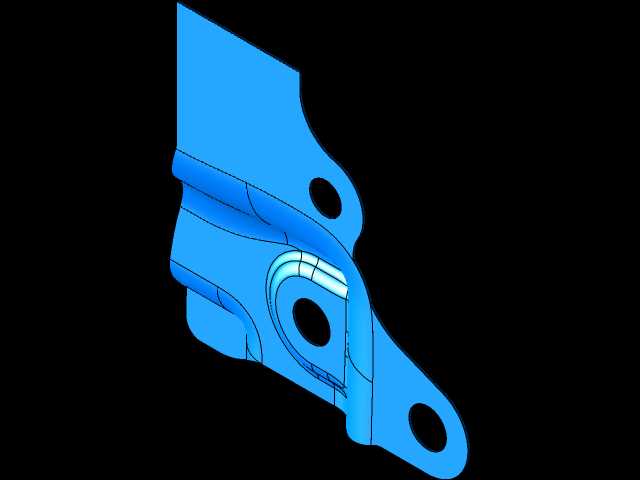

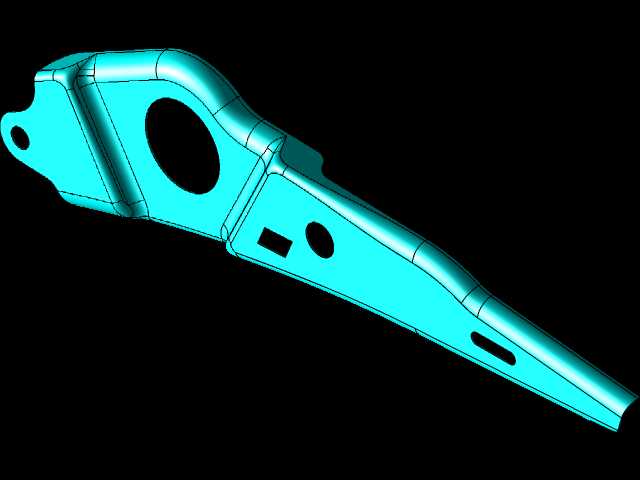

　　该零件属于乘用车白车身焊装总成中的典型连接固定类冲压件，主要承担车身侧围与底盘副车架、悬置组件之间的载荷传递与安装定位作用，在整车行驶过程中需要持续承受来自路面的颠簸冲击、动力总成的振动载荷以及紧急制动、转向工况下的交变作用力，是保障车身结构刚度与连接可靠性的关键受力构件。从结构设计逻辑来看，零件整体采用不等厚高强度钢板冲压成型，主体型面随车身侧围内板的焊接贴合面做随形设计，保证与相邻钣金件的贴合间隙控制在0.2mm以内，满足焊装工位的电阻点焊工艺要求，避免出现虚焊、焊接变形超差的问题。零件上分布的三个圆形安装孔分别承担不同功能：上部大直径孔为定位基准孔，焊装时匹配工装夹具的定位销实现零件在工位上的精准定位，位置度公差控制在±0.

　　1mm；中部带翻边结构的孔位为悬置组件的安装过孔，孔周做了局部增厚的翻边强化处理，提升孔位的抗挤压、抗疲劳性能，避免长期受载后出现孔位变形、开裂问题；下部的两个孔位为与副车架连接的螺栓过孔，孔周设计有凸起的压印面，保证螺栓拧紧时的支撑面平面度满足装配要求，降低螺栓松动的风险。零件的弯折型面经过多轮CAE刚度仿真优化，在保证整体重量控制目标的前提下，通过设置加强筋、阶梯型弯折结构提升零件的模态频率，避免在发动机常用转速区间出现共振问题，同时弯折处的圆角半径经过冲压工艺校核，既避免圆角过小导致冲压开裂，也防止圆角过大造成贴合面间隙超差。从安装边界来看，零件的三个安装孔的中心距严格按照整车坐标体系设定，与相邻的侧围内板、轮罩内板、

　　副车架安装点的坐标公差保持一致，装配后零件的Z向高度偏差不超过0.3mm，保证后续底盘部件装配时的同轴度要求。零件表面的型面曲率与侧围内板完全匹配，焊接后不会出现突出的棱角，避免与周边的线束、内饰件产生干涉，同时零件边缘做了翻边钝化处理，防止焊装及总装工位操作时出现割手的安全隐患。在实际整车应用场景中，该零件不仅承担静态的连接固定作用，在车辆发生正面、侧面碰撞时，还需要参与碰撞力的传递与分解，通过自身的可控变形吸收部分碰撞能量，降低乘员舱的变形量，因此在设计阶段就通过碰撞仿真对零件的材料厚度、屈服强度做了匹配选型，在保证碰撞传力路径连续的前提下，实现零件的轻量化设计。零件上的局部凸起结构一方面是为了提升整体刚度，

　　另一方面也为周边的线束卡扣、管路固定座预留了安装位置，减少车身额外支架的数量，简化整车装配流程。从冲压工艺实现角度，零件的成型工序包含落料、拉延、冲孔、翻边、整形五道核心工序，型面的拔模角度全部控制在7度以上，保证冲压生产时的脱模顺畅，减少零件表面的拉伤、起皱缺陷，同时零件的材料利用率经过排样优化，在满足结构强度的前提下尽可能缩小落料轮廓尺寸，降低单件生产成本。在整车耐久验证阶段，该零件需要通过28通道道路模拟试验、30万公里综合路况耐久试验的考核，确保在全生命周期内不会出现开裂、永久变形、连接松动等失效问题，孔位的磨损量控制在0.05mm以内，保证底盘定位参数的稳定性，避免车辆行驶过程中出现跑偏、异常抖动等问题。
