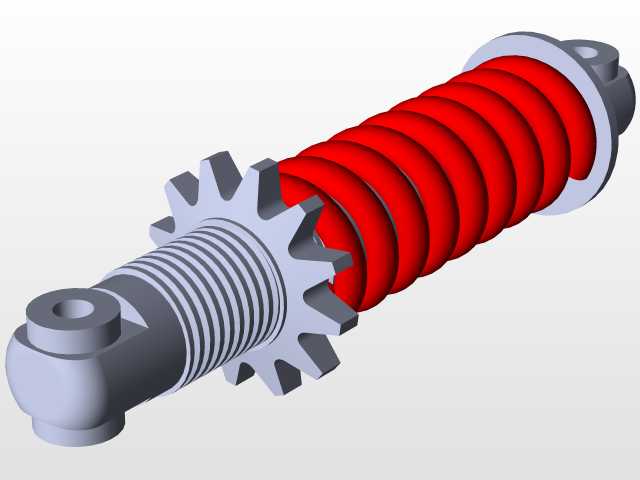

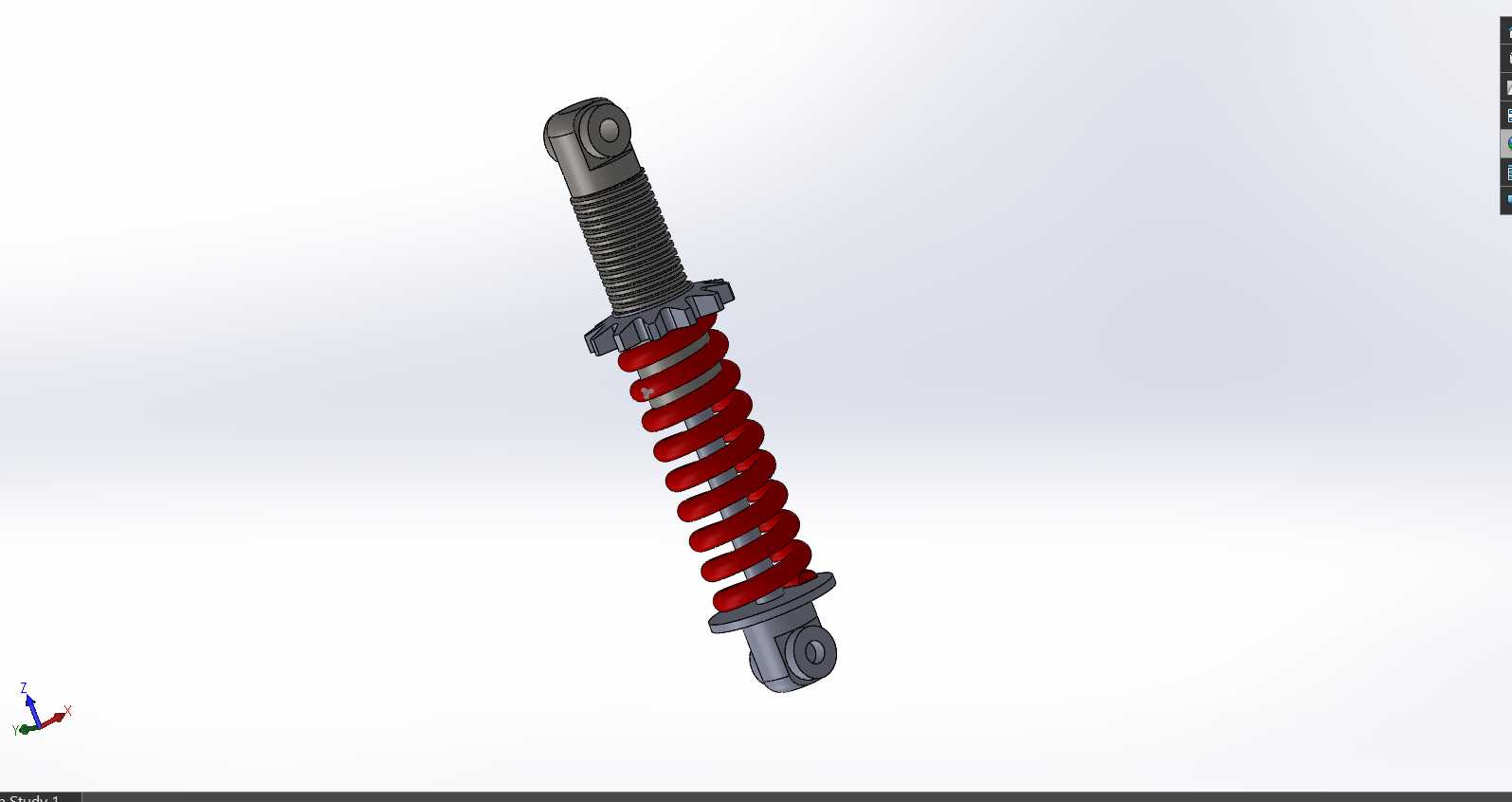

这类带调节齿结构的减震缓冲部件,常被应用在需要动态调整阻尼刚度的小型动力设备、代步载具悬架以及精密仪器隔振工位中,核心作用是抵消设备运行过程中产生的往复冲击载荷,避免振动直接传递到设备主体结构引发连接件松动、精密部件偏移等问题。部件主体采用螺旋压缩弹簧作为核心弹性承载单元,弹簧两端的限位座做了全包式导向设计,避免弹簧在承受偏载时出现侧向脱出、弯折失效的情况,一端的球头铰接结构可以适配安装面存在小幅角度偏差的装配场景,抵消安装过程中累计的形位公差,降低对接工位的加工精度要求。集成在杆部的调节齿结构是该部件区别于普通减震件的核心设计,通过与外部卡位结构配合,可以转动杆体调整弹簧的预压缩量,以此适配不同载荷工况下的减震刚度需求,
比如在承载较大的工位可以调大预压量提升支撑硬度,在需要柔和隔振的工位可以减小预压量获得更好的缓冲效果。设计过程中需要重点关注几个边界参数:首先是两端铰接孔的中心距,这一尺寸直接决定了部件的安装适配范围,要保证在最大压缩行程下两端结构不会发生刚性碰撞;其次是调节齿的齿形参数,齿的深度和角度需要兼顾卡位可靠性和调节顺畅度,齿形过陡会导致调节卡滞,过浅则会在受冲击时出现滑齿移位;弹簧的线径、中径和有效圈数需要匹配目标载荷区间,保证在额定冲击载荷下弹簧不会出现并圈失效,同时预留15%左右的压缩余量应对瞬时过载。杆部的螺纹段长度要覆盖整个预压调节行程,表面做光滑处理减少与导向座之间的滑动摩擦,避免长期往复运动出现磨损卡滞。在实际选型应用中,
这类部件可以直接替换同安装尺寸的固定阻尼减震棒,不需要改动原有安装支架结构,通过调节齿的档位调整就能获得不同的减震表现,大幅降低设备改型的配件适配成本,尤其适合小批量定制化设备的减震工位使用,不需要单独开模定制特定刚度的弹簧,通过预压调节就能覆盖常用的载荷区间。
