CADCAM主题创意机械标识造型设计

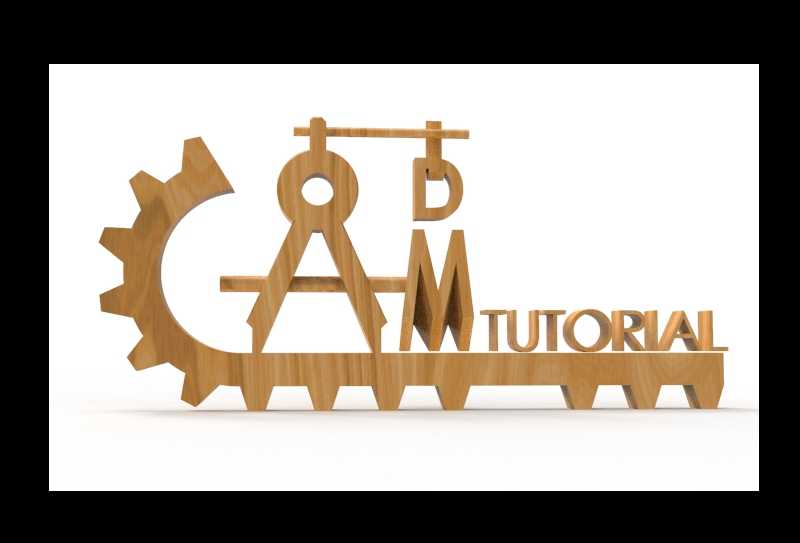

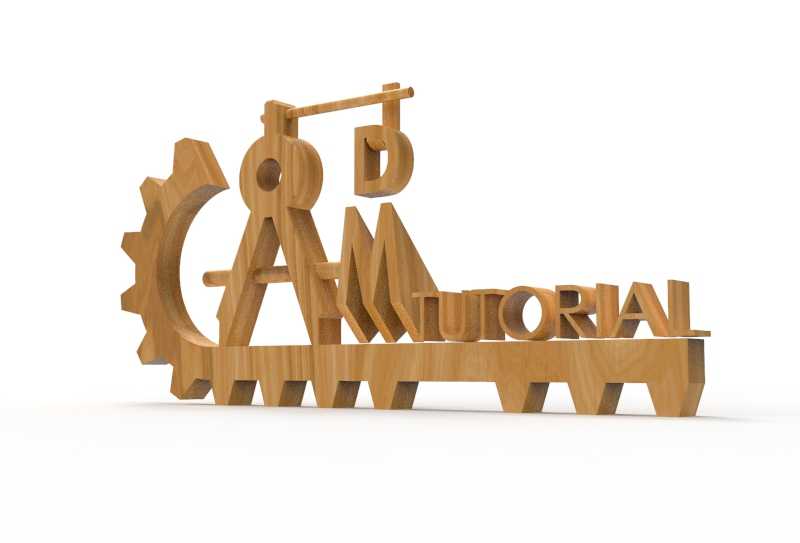

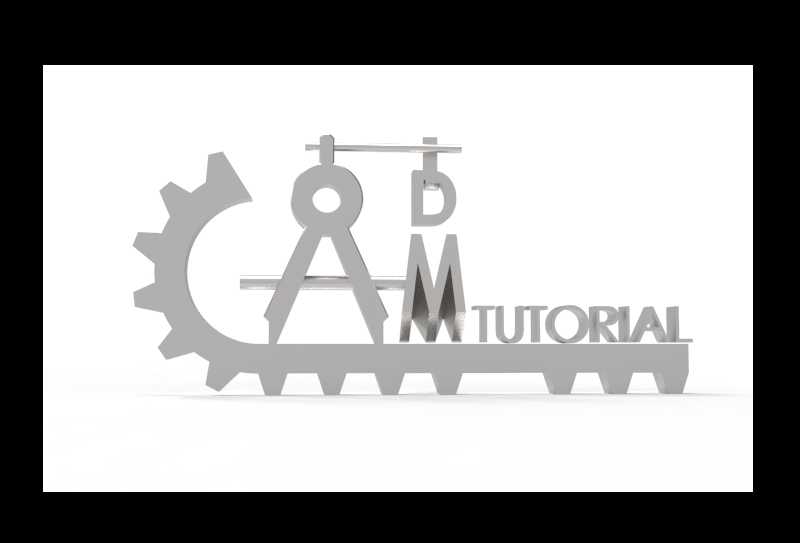

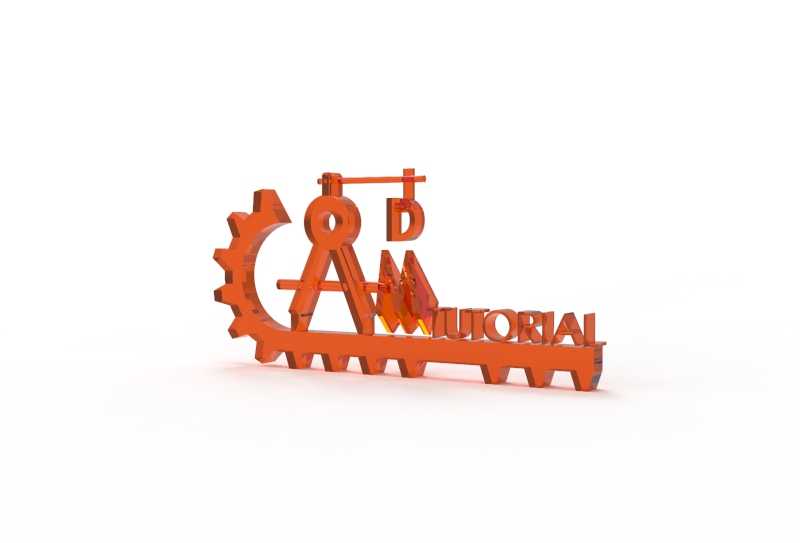

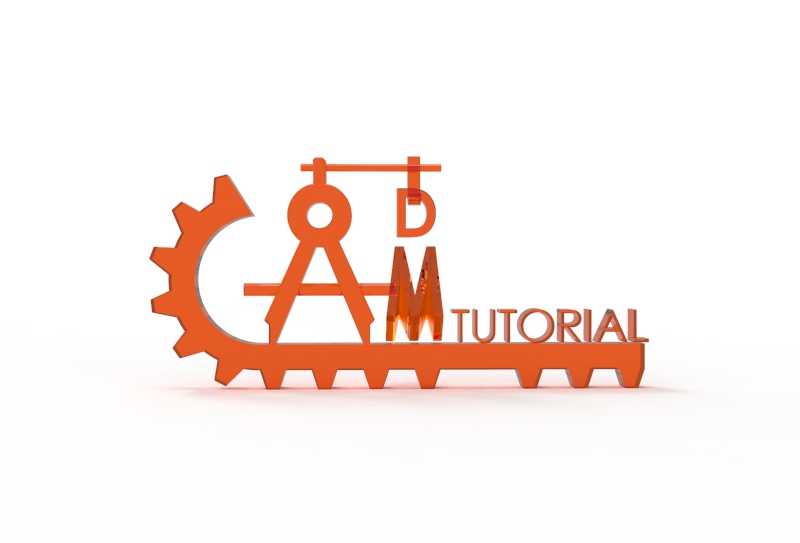

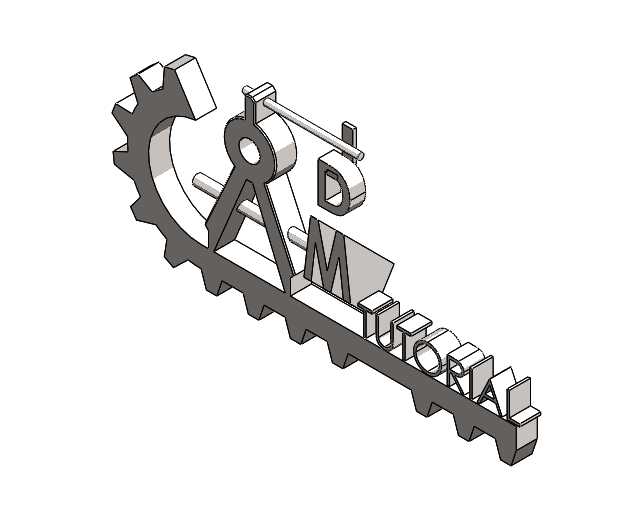

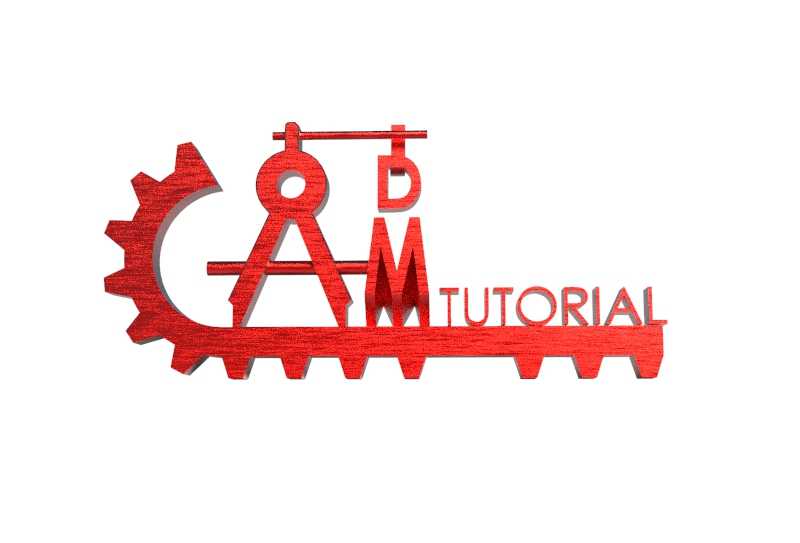

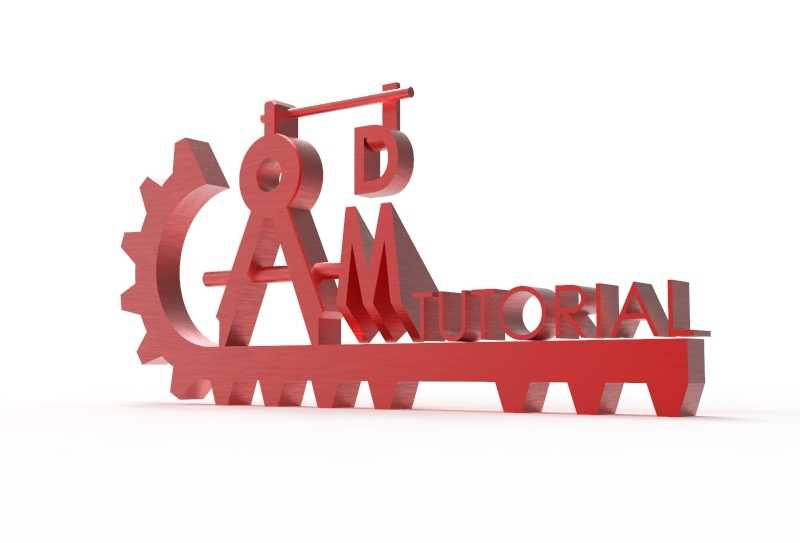

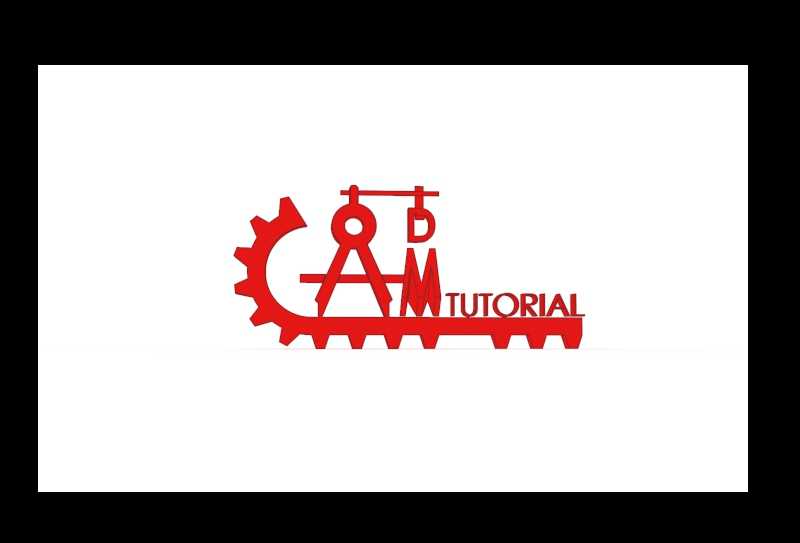

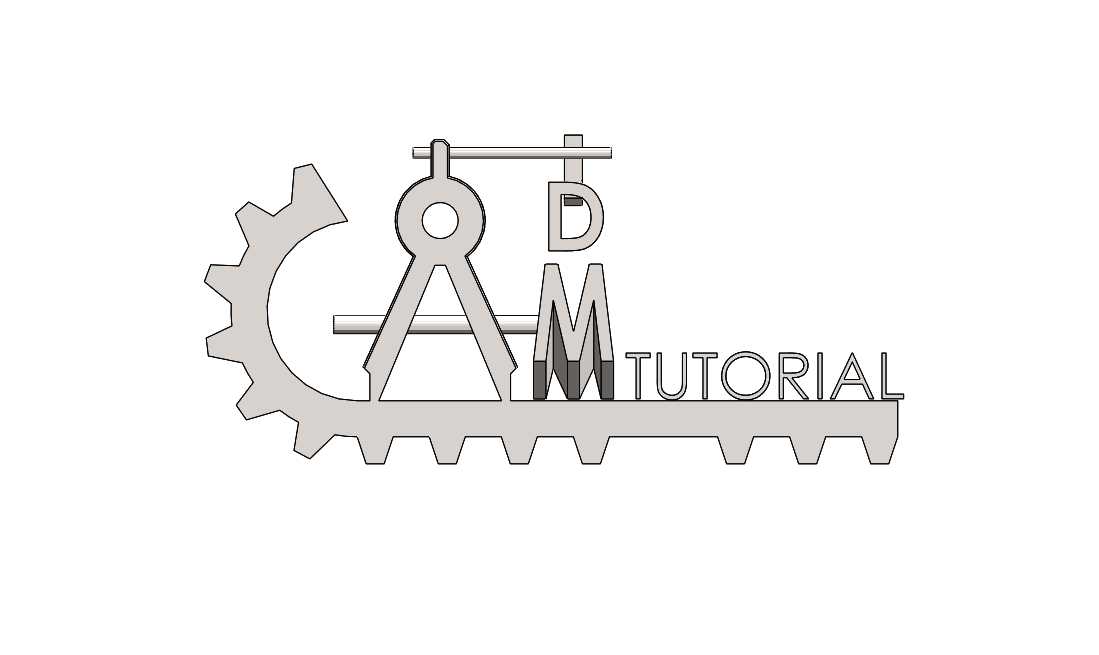

　　该创意机械标识造型将机械传动核心构件与字母标识做一体化融合设计，可应用于机械设计工作室形象展示、工业主题展陈装饰、机械教学教具演示等场景，也可作为工业文创类产品的结构原型使用。整体造型以半圆弧段齿轮作为左侧轮廓支撑，底部采用直齿条作为承载基座，将圆规、字母D、字母M等造型元素与传动构件做刚性连接，所有连接部位均做了圆角过渡处理，避免应力集中问题，符合常规机械结构的受力设计逻辑。从结构设计思路来看，左侧半圆弧齿轮的齿形采用标准渐开线齿廓参数，齿顶高、齿根高均匹配通用模数齿轮的设计规范，可与同模数标准齿轮实现正常啮合，若作为动态演示装置使用时，可通过外接驱动组件带动齿轮沿底部齿条做定距滚动，实现整体造型的平稳位移。

　　底部直齿条的安装基准面做了平面度公差约束，安装时可直接通过基座底面固定在展示台或支架上，无需额外加工适配安装面，整体安装边界控制在横向长度覆盖齿条全长、纵向高度从齿条底面到顶部圆规支腿顶端的矩形区间内，周边预留不小于15mm的操作空间即可满足装配、调试需求。圆规造型构件的两个支腿与中部转轴采用间隙配合设计，转轴部位预留了润滑脂填充腔，长期转动演示时不会出现卡滞问题，支腿底部与齿条顶面做定位贴合，保证圆规构件在整体结构中不会出现侧向偏移。字母D与字母M的造型均采用等壁厚结构设计，壁厚与齿轮、齿条的壁厚保持一致，既保证了整体结构的视觉统一性，也避免了因壁厚差异导致的3D打印或注塑加工时出现缩痕、变形等问题。

　　各构件之间的连接均采用嵌入式定位加粘接/焊接的固定方式，连接部位的接触面积经过核算，可承受常规搬运、展示过程中的冲击载荷，不会出现构件脱落、断裂的情况。从实际使用角度出发，该造型若作为静态展示件使用，可直接采用金属3D打印或亚克力切割加工制作，表面做喷砂氧化或喷漆处理即可达到较好的展示效果；若作为动态演示教具使用，可在齿轮转轴处加装微型驱动电机，搭配行程开关实现齿轮沿齿条的往复运动，直观演示齿轮齿条传动的运动特性，帮助机械类专业学员快速理解齿轮齿条啮合的基本原理。整体结构没有复杂的曲面造型，所有特征均可通过常规的拉伸、切除、阵列等三维建模命令完成，建模过程中可直接调用标准齿轮、齿条的参数化模型进行二次修改，大幅缩短建模周期，同时所有加工特征均适配常规的机加工、增材制造工艺，不需要特殊的工装夹具即可完成生产制作。
