AutoCAD初学者异形圆弧连接平面练习图

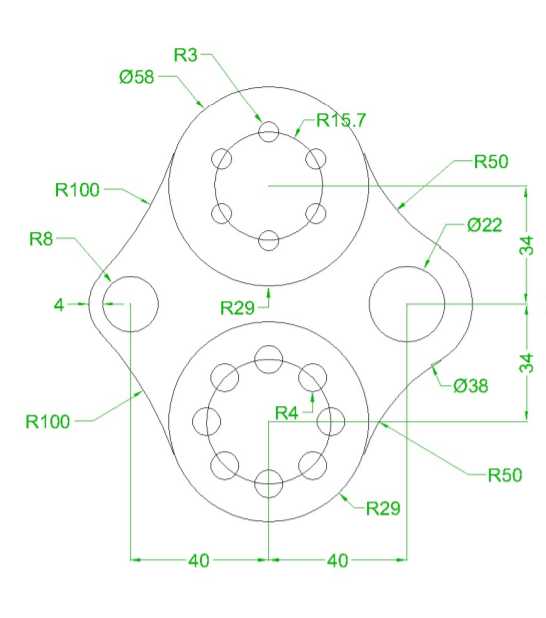

　　这类平面轮廓练习图是机械制图入门阶段的核心训练载体，主要用于帮助从业者掌握圆弧连接、相切约束、尺寸链标注的核心逻辑，对应实际生产中各类法兰盘、异形连接板、传动端盖类零件的轮廓设计场景。从图面尺寸标注来看，整体轮廓以多段相切圆弧为核心构成，包含R3、R29、R50、R100等多组不同半径的过渡圆弧，以及Φ58、Φ22、Φ38等多组圆形特征，横向总尺寸以两个40mm的分段标注构成核心安装边界，所有圆弧连接均严格遵循相切几何规则，没有多余的交叉或断开线段，完全匹配机械加工中轮廓铣削、线切割工序的图纸表达要求。设计这类练习图的核心思路，是通过不规则的异形外轮廓，训练绘图者对“找圆心、定切点、

　　画连接弧”这套基础绘图逻辑的熟练度——实际生产中很多异形安装板、凸轮毛坯、密封垫片的轮廓，都是由这类多段相切圆弧组合而成，绘图时如果不能准确找到圆弧连接的圆心位置，就会出现轮廓线不闭合、相切处出现拐点的问题，直接影响后续数控加工的走刀路径生成。从功能特性上看，图中包含两组带圆周均布小孔的圆形特征，对应实际零件上的螺栓安装位，这类均布孔的绘制训练，能帮助入门者掌握环形阵列、极轴追踪的操作逻辑，后续在设计法兰连接端、分度盘类零件时可以直接复用这套绘图逻辑。图面的尺寸标注全部采用机械制图国标要求的标注样式，半径、直径尺寸的放置位置避开轮廓线，尺寸界线清晰不交叉，也能同步训练绘图者的图纸规范意识，避免实际生产中出现尺寸误读导致的加工报废。

　　这类平面练习虽然没有三维结构，但它是三维建模的核心基础，所有三维零件的草图绘制阶段，都需要用到这类圆弧相切、尺寸约束、几何约束的能力，很多入门者在做三维建模时出现草图过定义、欠定义、轮廓不闭合的问题，本质就是这类平面绘图的基础训练不到位。练习时需要注意，所有连接圆弧的切点位置必须准确，不能通过近似画线的方式凑出轮廓，要严格按照几何作图的方法，先根据已知圆弧的半径和相切条件算出连接弧的圆心，再通过圆心连线找到切点，最后画出对应半径的圆弧段，这样绘制出的轮廓才能完全符合尺寸要求，导入CAM软件生成加工代码时不会出现轮廓错误。
