多圆弧连接曲柄连杆传动练习构件

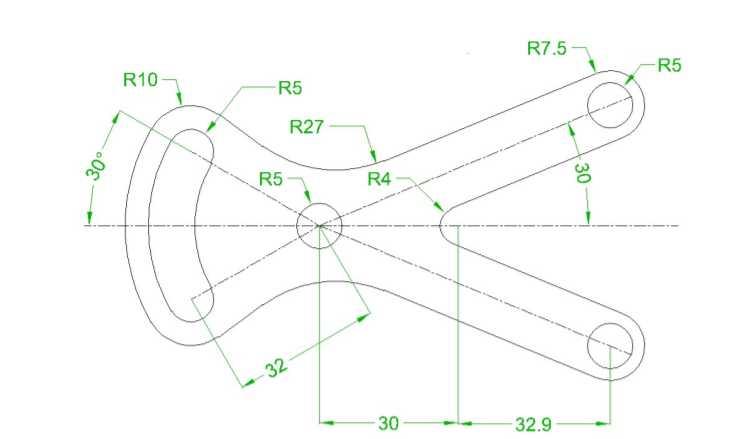

　　该构件属于平面连杆传动类基础零件，常见于小型冲压设备送料机构、轻工机械往复驱动单元、农用机具操纵联动结构中，承担动力传递、行程换向的核心作用，将旋转运动转化为指定角度的往复摆动，或是把直线往复动作转化为回转输出，在低速轻载的传动场景中应用十分广泛。从结构设计逻辑来看，整体采用三段式铰接布局，三个铰接孔分别对应动力输入端、中间支撑端、执行输出端，孔位之间的杆身通过多段平滑圆弧过渡，避免直角应力集中，同时兼顾加工时的铣削走刀连续性，减少刀具频繁换向带来的加工误差。杆身轮廓的圆弧尺寸经过匹配校核，R10、R5、R27等不同半径的圆弧衔接处均满足相切约束，保证轮廓顺滑无拐点，在运动过程中不会与周边相邻构件发生运动干涉。

　　尺寸标注中30度的摆角范围，对应输出端的有效行程区间，32mm的孔位中心距是传动比计算的核心参数，直接决定执行端的动作幅度，R7.5的端部圆弧设计，是为了匹配铰接处的轴套安装空间，保证轴套压装后端部无突出棱角，避免装配时刮伤周边防护结构。设计过程中需要优先锁定三个铰接孔的中心坐标，再依次绘制各段连接圆弧，逐一验证相切约束关系，最后核对摆角范围与中心距参数是否匹配传动需求，建模时需注意各圆弧的连接公差，避免出现轮廓断差导致后续工程图导出时尺寸标注错位。这类构件的安装边界需要预留足够的摆动空间，尤其是杆身回转半径覆盖的区域，不能布置其他刚性结构，同时铰接孔的同轴度、杆身平面度公差需要控制在合理范围，防止运动过程中出现卡滞、偏磨问题，日常维护时只需定期在铰接位置加注润滑脂，即可保证长期稳定运行，适合作为机械设计入门阶段的平面绘图、建模练习案例，帮助从业者掌握圆弧相切约束、尺寸链校核、运动干涉检查的基础技能。
