异形多孔安装定位连接板结构设计

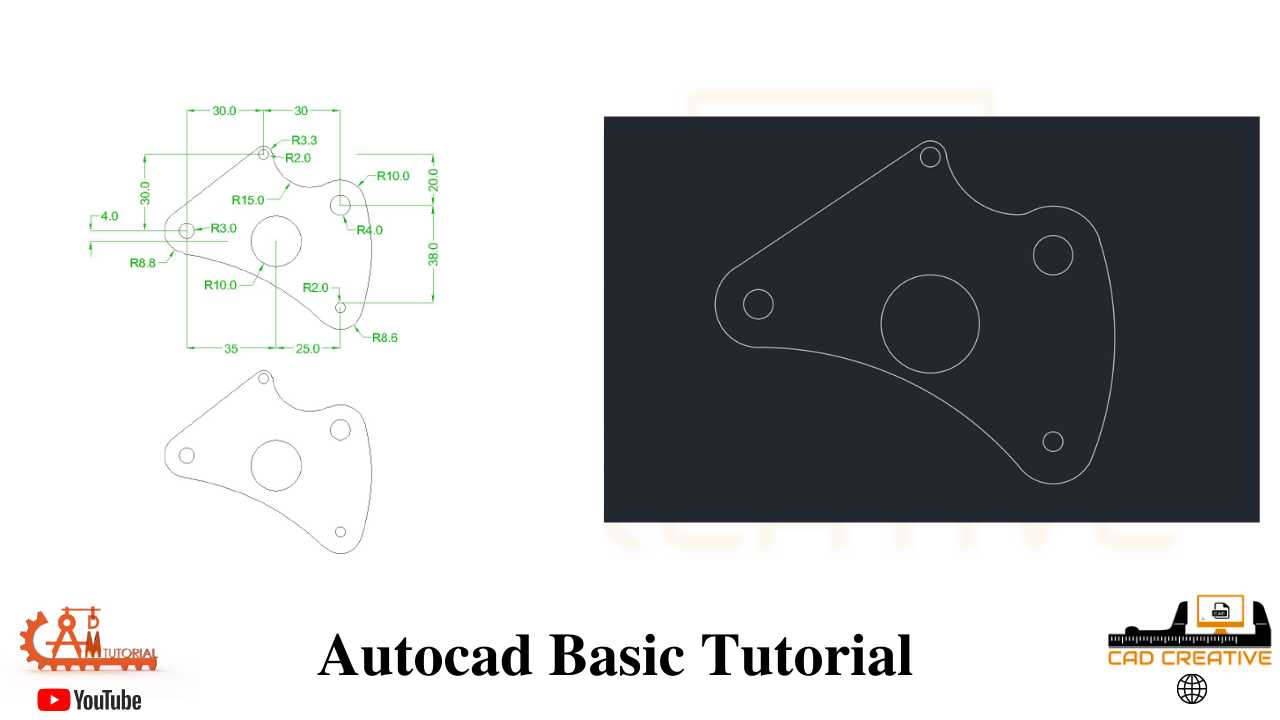

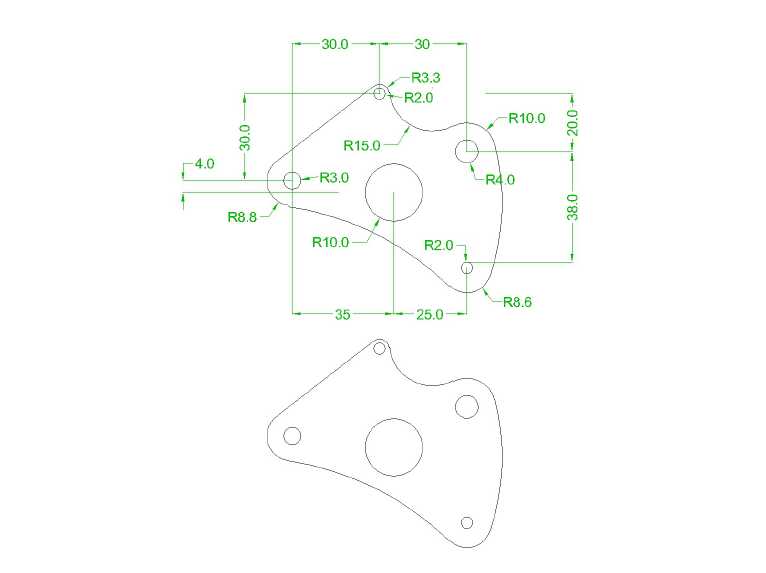

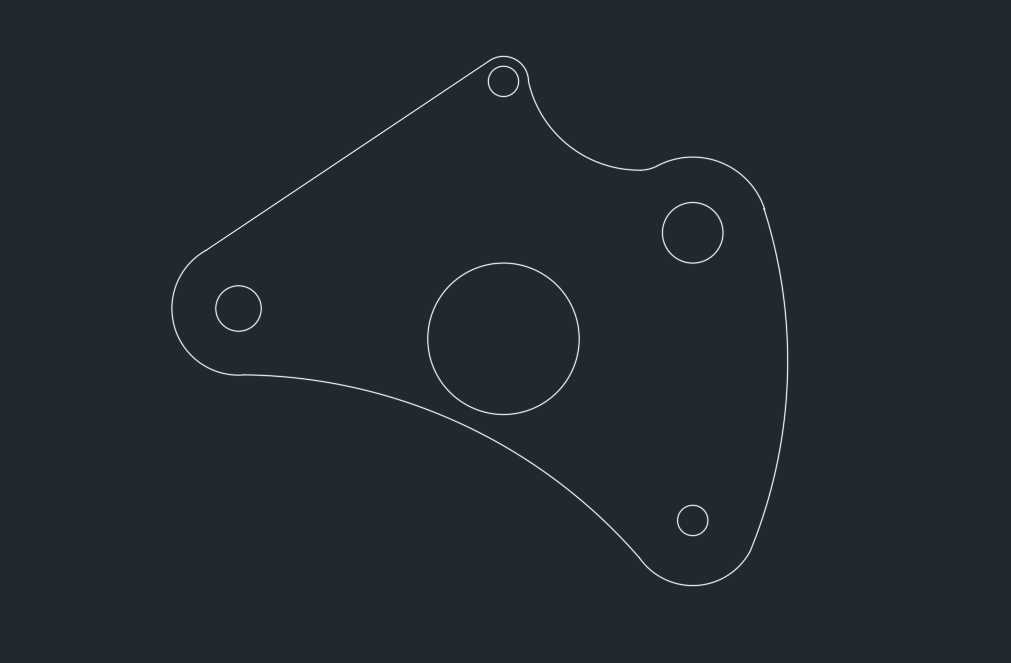

　　这类异形多孔连接板常应用在轻工自动化输送线的侧边导向组件安装、小型专用设备的动力单元挂载、工装夹具的工位定位模块衔接场景中，作为不同功能组件之间的过渡承载件，需要同时满足多位置安装对位、轮廓避让周边运动部件、自身结构强度足够承受挂载件静载荷与小幅振动载荷的多重要求。从结构设计逻辑来看，整体外轮廓采用多段相切圆弧与平滑曲线衔接，没有尖锐直角结构，一方面是为了避让设备内部相邻的传动杆件、走线槽等已有结构，避免安装时出现干涉，另一方面平滑轮廓也能减少板材加工时的应力集中点，提升长期受载下的结构稳定性。板件上分布的四个圆形通孔，各自承担不同的功能：其中三个孔径一致的孔为固定安装孔，孔位的中心距严格匹配对应挂载组件的安装脚位公差要求，

　　装配时可通过圆柱销先完成对位，再穿入紧固件完成锁附，保证安装后组件的位置度偏差控制在0.1mm以内，满足精密工位的定位需求；剩余一个大尺寸圆孔为过线或者传动轴避让孔，孔边缘做了微小的倒角处理，避免穿线时刮伤线缆外皮，或是轴件转动时与孔边发生剐蹭磨损。设计时首先确定核心安装孔的相对位置，以三个固定孔的中心连线作为定位基准，再根据周边部件的运动包络线逐步修整外轮廓曲线，保证轮廓与周边运动件的最小安全间隙不小于3mm，防止设备运行过程中出现碰撞。板件的厚度选型根据挂载载荷计算确定，常规工况下采用3mm厚Q235钢板冲压成型即可满足强度要求，若应用在有腐蚀环境的食品加工设备中，则可替换为同厚度304不锈钢板材，无需更改整体孔位与轮廓尺寸。

　　安装边界方面，板件整体最大外廓尺寸适配120mm*80mm的安装空间，锁附后突出安装基面的高度仅为板材自身厚度，不会额外占用过多设备内部空间，板件上没有多余的凸台、沉孔结构，加工时仅需通过激光切割一次成型，后续做去毛刺处理即可投入使用，加工工序简单，批量生产成本较低，适合各类中小型非标设备的结构搭建场景使用。
