带斜切端双安装孔开槽轴座结构件

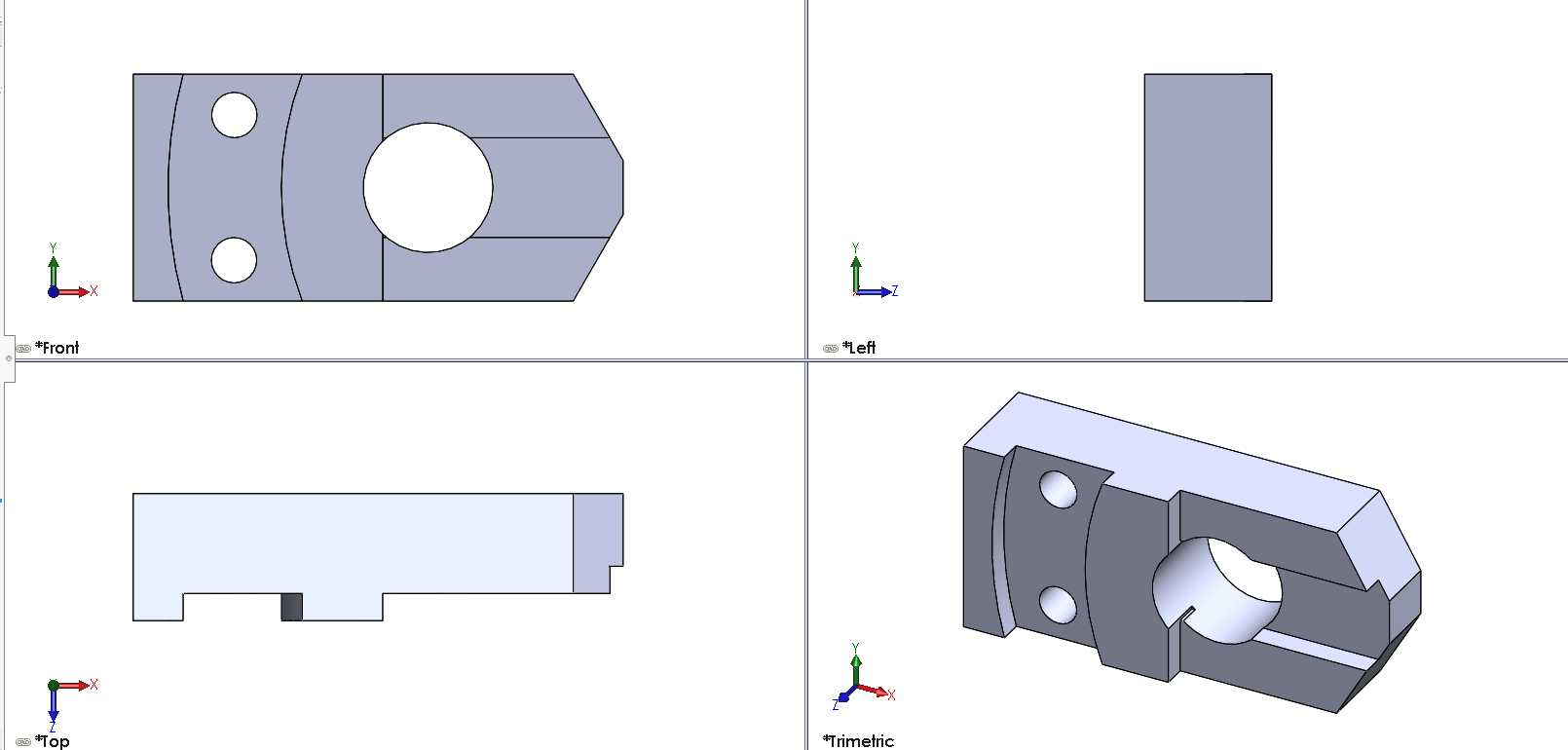

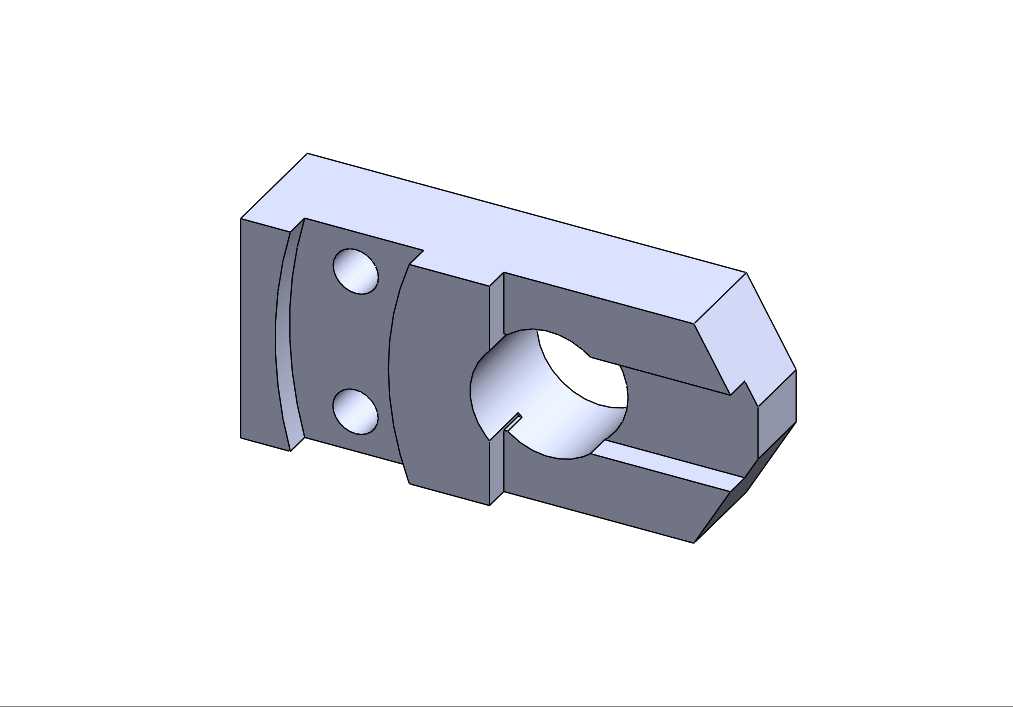

　　该结构件属于传动系统配套的轴类支撑定位部件，常见于轻工输送线、小型自动化专机的动力传递工位，主要承担径向轴系的承载与周向防转限位作用，避免转轴运行过程中出现径向窜动、轴向偏移的问题。从结构设计逻辑来看，主体采用矩形块作为基础承载基体，中部开设大直径通孔作为轴穿装通道，孔侧预留通槽结构，可配合锁紧件实现孔径的微量收缩，在轴件穿入后通过锁紧螺栓收紧槽口，即可完成轴与座体的无键抱紧固定，相比传统键连接方式，该结构可适配一定公差范围内的轴径，安装调整时无需严格对齐键槽，现场装配效率更高。基体左侧端面上下对称布置两个小直径通孔，为座体的安装固定孔，可穿装螺栓将整个座体锁定在设备安装基板上，孔位间距经过公差匹配设计，

　　可兼容同规格安装孔距的通用安装位，替换原有同类型支撑座时无需重新在基板上打孔，降低设备改造成本。基体右侧采用斜切端面设计，并非常规直角结构，该设计主要是为了避让相邻工位的运动部件，在紧凑安装空间内避免座体与周边回转件、直线运动模组发生运动干涉，同时斜切面可减少端部的材料冗余，在不降低整体结构强度的前提下减轻零件自重，降低安装基板的承载负荷。从建模实现逻辑来看，绘制过程中先以基体左端面为草图基准面，绘制矩形外轮廓与中部大孔、两侧安装孔的截面形状，拉伸得到基础块体后，再以基体侧面为基准绘制槽口的截面轮廓，通过拉伸切除得到通槽结构，最后对右侧端部执行斜向拉伸切除得到斜切面，所有孔位与槽口的边缘均做微小倒角处理，去除机加工产生的毛刺，

　　避免装配时划伤操作人员或轴件表面。实际应用中，该类支撑座多用于转速不超过1500rpm、径向载荷中等的传动工位，比如小型皮带输送机的从动辊支撑、包装设备的导辊定位、非标专机的短转轴固定场景，安装时需保证座体安装面与设备基板完全贴合，锁紧槽口螺栓时需按对角顺序逐步拧紧，避免单侧受力导致孔位变形抱紧轴件，造成轴件转动卡滞。
