AutoCAD平面法兰类连接件练习图纸

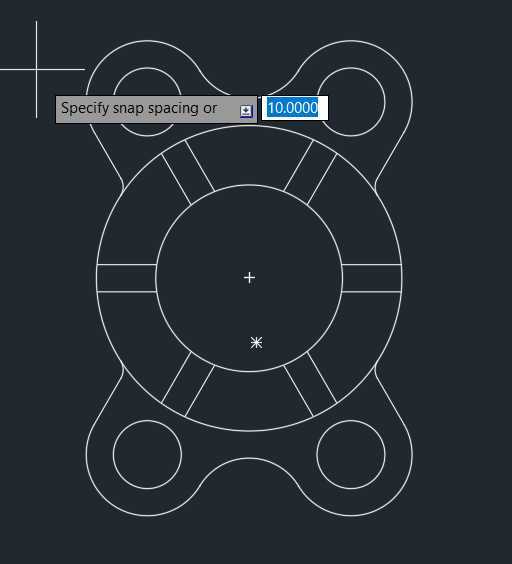

　　本次练习对应的平面结构属于通用机械领域常见的法兰类连接构件，这类构件广泛应用在管路对接、端盖固定、传动件连接等场景中，核心作用是通过周向均布的安装孔实现两个部件的同轴定位与螺栓锁紧，中间的大尺寸通孔用于介质流通或者传动轴穿过，上下对称的凸耳结构则是为了在非圆形的安装空间内提供额外的固定点位，避免圆形法兰在受限空间内无法布置的问题。从设计思路来看，该构件采用完全中心对称的布局，以中心大圆圆心为整个草图的基准原点，先确定中心通孔的直径尺寸，再向外延伸出主体法兰的外轮廓，四个安装凸耳分别布置在上下左右四个方位，每个凸耳上的小孔圆心与中心原点的距离保持一致，确保安装时螺栓受力均匀，不会出现偏载导致的密封失效或者连接松动。绘制这类草图时，

　　首先要锁定中心基准点，所有尺寸都从基准点出发做定位，避免后续尺寸调整时出现基准漂移的问题，凸耳与主体法兰的衔接处采用圆弧过渡，减少应力集中的风险，这也是实际加工中必须考虑的工艺细节，直角衔接的位置在热处理或者受载时很容易出现裂纹，圆弧过渡可以大幅提升构件的疲劳强度。从安装边界来看，该构件的最大外轮廓由上下两个凸耳的外圆弧决定，左右两个凸耳的外圆弧尺寸与上下保持一致，整体外轮廓可以被一个正方形边界完全包裹，在做装配布局时可以提前预留对应的方形安装空间，不需要额外预留旋转避让空间，因为该构件为完全对称结构，安装时不需要区分方向，可有效降低现场装配的出错概率。周向分布的加强筋线条对应实际构件上的凸起加强结构，

　　在不增加整体壁厚的前提下提升法兰主体的抗变形能力，避免螺栓锁紧时法兰面出现翘曲，影响密封性能或者连接精度。这类平面练习的核心是训练草图绘制中的几何约束能力，比如同心、对称、等长、相切这些约束的合理使用，能让后续修改尺寸时整个草图不会出现变形，和实际工程设计中参数化建模的思路完全一致，掌握这类对称构件的绘制逻辑，后续处理各类端盖、法兰、连接板类零件的三维建模时，能大幅提升绘图效率，减少尺寸错误的出现。
