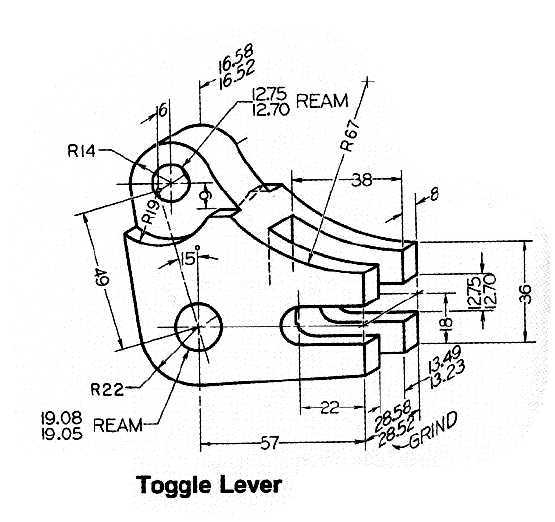

扳动杆结构设计与三维建模实操案例

　　扳动杆作为手动操纵类机械的核心传力构件，广泛应用在小型工装夹具、手动阀门操作端、轻工设备调节机构、机床辅助锁紧单元等场景中，依靠杠杆力矩放大原理，将操作人员的手部输入力转化为机构的锁紧、切换、位移输出，降低操作施力强度的同时，保证动作行程的精准可控。从实际工程应用来看，这类扳动杆的设计首先要匹配安装端的接口边界，其根部的铰接孔位需要与设备基座的销轴尺寸形成间隙配合，既要保证扳动过程无卡滞，又要控制径向旷量在0.1mm以内，避免长期往复扳动后出现铰接点松旷导致的动作精度下降。杆身的握持段做了圆弧过渡处理，没有尖锐棱角，符合手动操作件的人机工程要求，握持区域的截面做了微扁处理，增大手部接触摩擦力，即使带劳保手套操作也不会出现打滑问题。

　　设计过程中首先确定力臂比例，结合操作端需要的输出力矩反推杆身总长度，避免力臂过短导致操作费力，或是力臂过长造成构件刚度不足、扳动时出现杆身弹性形变影响动作反馈。杆身的转折角度经过反复校核，保证在全行程扳动过程中，杆身不会与设备周边的钣金护罩、相邻管路、其他操作构件产生运动干涉，扳动的起止位置都设置了硬限位贴合面，到位后有明确的触感反馈，不需要操作人员额外判断是否动作到位。铰接部位的凸台结构做了加厚处理，承担往复扳动过程中的交变弯曲应力，避免长期使用后根部出现应力集中断裂，凸台与杆身的衔接处采用圆角过渡，消除应力集中隐患，表面粗糙度要求控制在Ra3.2即可满足使用需求，不需要过高的加工精度造成成本浪费。从建模逻辑来看，

　　先绘制杆身的中心走向草图，完全定义草图的尺寸与几何约束，确定各段的长度、转折角度、孔位中心距，再通过凸台拉伸生成主体结构，之后对铰接孔、安装槽位做切除处理，最后添加圆角、倒角等工艺特征，整个建模过程严格遵循从基体到局部特征的顺序，保证特征树逻辑清晰，后续如果需要调整力臂长度、孔位尺寸，只需要修改对应草图参数即可快速迭代，不需要重构整个模型。这类扳动杆的安装边界需要注意，铰接销轴的伸出长度要匹配扳动杆的厚度，端部加装开口销或者轴用挡圈防脱，扳动行程范围内不能有遮挡物，操作空间预留至少能容纳四指握持的宽度，保证操作时手部不会与设备外壳发生磕碰。
