流体输送设备用扭曲叶片式叶轮结构

　　这类扭曲叶片叶轮主要应用在离心泵、轴流风机、涡轮增压器等需要实现流体能量转换的设备中，作为核心过流部件，直接决定设备的运行效率与运行稳定性。实际工况中，叶轮高速旋转时，叶片会持续对接触的流体介质做功，将转轴输入的机械能转化为流体的压力能与动能，不同的叶片曲面曲率直接对应不同的流量、扬程适配区间，选型时需要匹配管路系统的阻力特性，避免出现工况点偏移导致的效率骤降、气蚀等问题。设计这类叶轮时，首先要确定额定工况下的比转速参数，再结合流体介质的密度、粘度、含固量等特性调整叶片的进口安放角与出口安放角，进口段通常会做圆滑过渡处理，减少流体进入叶道时的冲击损失，叶片沿轮毂周向均匀分布，相邻叶片形成的流道从进口到出口呈平滑扩散形态，

　　避免流道截面突变引发的局部涡流。从安装边界来看，叶轮中心设置的轴孔需要与动力输出轴做过渡配合，轴孔旁的定位槽用于传递扭矩，避免高速旋转时叶轮与转轴出现相对滑动，轮毂的轴向长度需要匹配轴承座的安装间距，保证叶轮旋转时的端面跳动量控制在允许范围内，叶片外缘与设备壳体之间的间隙需要严格控制，间隙过大会导致流体回流降低效率，间隙过小则容易在运行振动时出现剐蹭壳体的故障。叶片的扭曲形态是沿叶高方向不断调整翼型角度的结果，靠近轮毂处的叶片安放角更大，靠近外缘处的安放角更小，这种设计可以让不同半径位置的流体都获得均匀的能量输入，避免叶道内出现二次流损失，叶片的厚度从根部到外缘逐渐减薄，根部做圆角过渡降低应力集中，

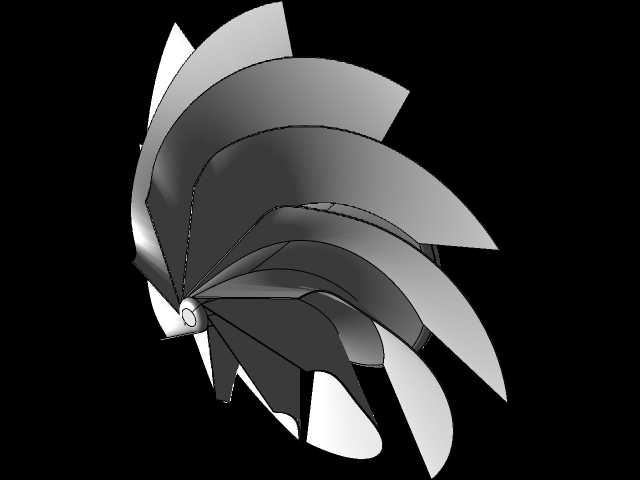

　　能够承受高速旋转时的离心力与流体脉动载荷，长期运行下不易出现叶片变形、断裂等失效问题。实际建模过程中，需要先构建轮毂的回转基体，再通过多个截面的翼型曲线拟合出光滑的叶片曲面，阵列后完成整体布尔运算，建模时要特别注意叶片与轮毂结合处的圆角处理，避免应力集中点的出现，同时要校验叶轮的动平衡特性，保证质量分布沿旋转轴对称，减少高速运行时的振动幅值。
