扭曲叶片式流体机械叶轮结构设计

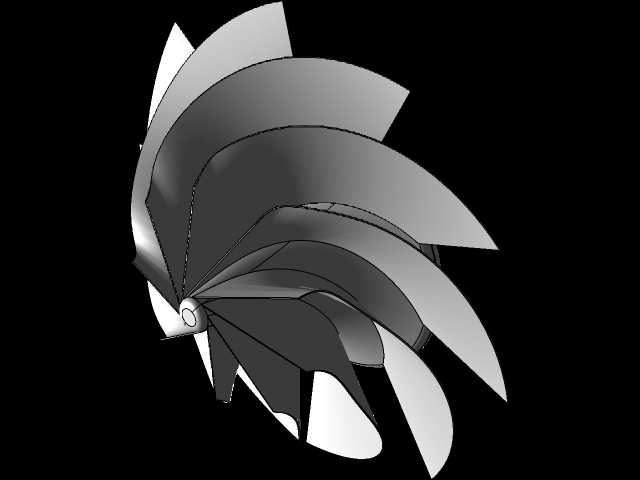

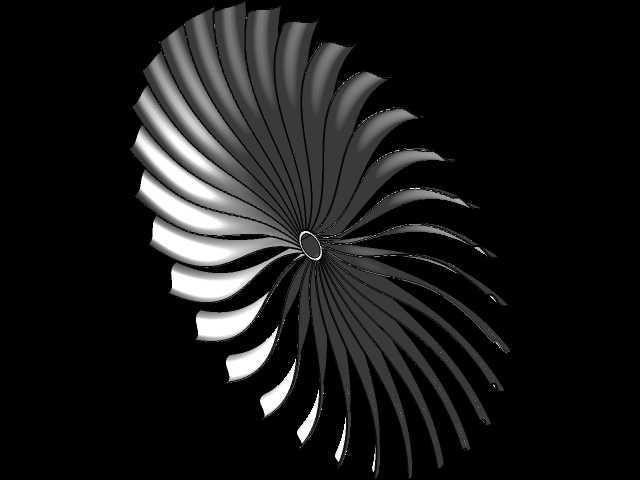

　　该叶轮为径流式流体输送设备核心做功部件，整体采用后弯式扭曲叶片构型，叶片沿轮毂周向均匀排布，叶型从轮毂侧到轮缘侧存在连续的空间扭转角，可在高速旋转过程中实现流体介质的平稳导流，降低流道内的涡流损失与流动分离风险，适配清水、低粘度流体介质的增压输送工况。从安装边界来看，轮毂中心设置有标准轴孔与键槽定位结构，轴孔与驱动轴采用过渡配合公差，可通过平键传递旋转扭矩，轮毂端面预留有轴向锁紧的螺纹孔位，能适配常规悬臂式泵体的安装空间要求，轮缘侧的外圆跳动公差控制在0.02mm范围内，可避免旋转过程中与泵壳蜗室发生刮蹭。设计阶段针对叶片的进出口安放角做了反复迭代调整，叶片进口边做了圆角修型处理，可有效降低介质进入叶道时的冲击损失，

　　叶片出口边的厚度沿径向做了渐变减薄处理，能减少尾迹涡流带来的能量损耗，提升整机的运行效率。这类叶轮广泛应用于清水离心泵、冷却循环泵、中小型通风机等设备中，在工业循环水系统、暖通空调输配系统、设备冷却回路中承担核心的能量转换作用，将驱动轴输入的旋转机械能转化为流体的压力能与动能，实现介质的定向输送与增压。叶片与轮毂的连接位置做了圆弧过渡处理，可降低旋转过程中的应力集中系数，避免长期交变载荷下出现焊缝开裂或者叶片断裂的问题，整体叶轮流道表面做了光滑过渡处理，可减少介质流动过程中的沿程阻力损失，在额定转速工况下，流道内的介质流速分布均匀性较好，不会出现明显的低速滞流区，可降低杂质在流道内沉积的概率，提升部件长期运行的稳定性。
