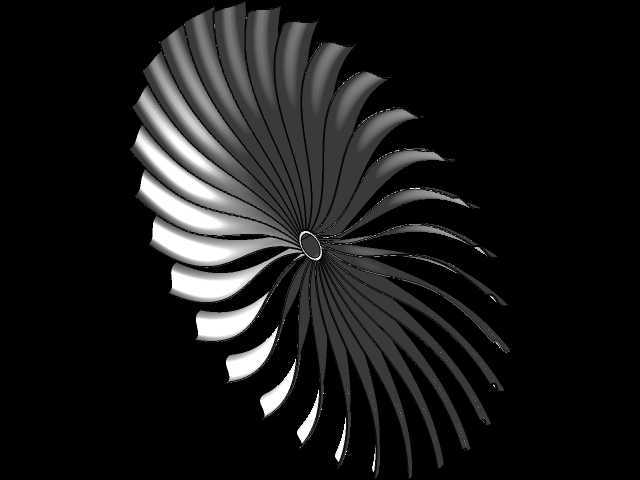

多叶片径向曲面离心式叶轮结构

　　这类多叶片径向曲面叶轮，主要配套在离心式流体输送设备中，常见应用场景覆盖工业通风系统、中低压流体输送管路、小型涡轮增压单元以及部分工况的物料气力输送环节，核心作用是通过自身高速旋转带动腔体内介质产生离心加速度，将输入端的低压介质加压后从出口端输出，为整个流体回路提供持续的动压头。从结构设计逻辑来看，该叶轮采用等厚长弧叶片沿轮毂中心周向均匀排布的方案，叶片型线采用平滑过渡的大曲率曲面，从轮毂处的小半径起始端平滑延伸至叶轮外缘，叶片进口端做了圆弧修型处理，能够有效降低介质进入叶轮流道时的冲击损失，减少入口处的湍流涡旋产生，提升叶轮运行时的水力效率。叶片与中心轮毂采用一体化衔接结构，轮毂中心设置标准轴孔，用于和驱动电机的输出轴配合定位，

　　轴孔周边预留了键槽安装位，可通过平键传递扭矩，避免高速旋转时叶轮与轴之间出现相对滑动。安装边界方面，该叶轮的外缘直径与配套蜗壳的内腔直径需保留均匀的径向间隙，间隙值通常控制在叶轮直径的千分之五到千分之八区间，间隙过小容易在运行时出现叶片擦碰蜗壳内壁的故障，间隙过大则会导致介质从高压侧回流到低压侧，拉低整体设备的运行效率。叶轮的轴向宽度需要和蜗壳的进风口宽度匹配，安装时需保证叶轮进口端与进风口的轴向重合度符合设计要求，避免出现轴向错位导致的进风阻力增大。在实际工况适配中，这类长叶片叶轮的流道宽度从轮毂到外缘逐渐收窄，能够让介质在流道内流动时保持稳定的流速梯度，避免流道内出现介质脱流现象，运行时的气动噪声更低，

　　适合对运行平稳性有一定要求的中低比转速工况。设计过程中需要重点校核叶片根部的应力集中情况，因为高速旋转时叶片承受的离心力会全部传递到与轮毂衔接的根部位置，曲面过渡的结构能够分散应力集中点，避免长期运行出现叶片疲劳断裂的问题，同时叶片的曲面弧度经过反复调整，能够保证介质在流道内的流动方向平滑转向，减少流动过程中的能量损耗。
