符合DIN7965标准的螺纹嵌件三维设计

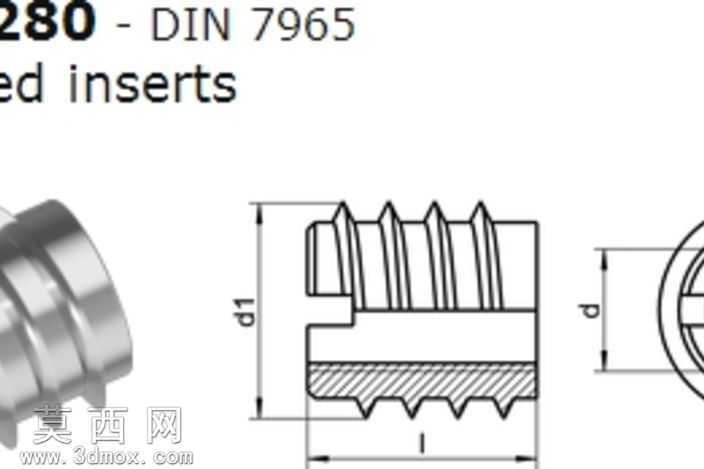

本作品为符合DIN7965标准的螺纹嵌件三维建模成果，建模过程严格遵循德标螺纹嵌件的尺寸规范，首先梳理DIN7965标准中规定的内外径参数、螺距尺寸、嵌件总长、卡槽定位尺寸等核心参数，在三维建模环境中先绘制嵌件的轴向剖面草图，精准勾勒出外螺纹的牙型轮廓、内部光孔与内螺纹的衔接结构、端部的定位卡槽轮廓，通过旋转凸台命令生成嵌件的基体结构。针对外螺纹部分，采用螺旋线扫描切除的方式完成牙型加工，严格匹配标准规定的牙型角、螺距与牙顶间隙，保证螺纹的啮合精度；内部螺纹段同样依据标准参数构建，确保与对应规格螺栓的配合公差符合要求。建模过程中对嵌件的滚花防滑结构、端部导入倒角做了细节还原，导入倒角采用15度斜角设计，方便嵌件在安装时顺利进入预制安装孔，外表面的防滑纹路通过圆周阵列的方式均匀排布，保证嵌件压入基材后具备足够的抗扭转力，避免安装螺纹件时嵌件跟转。材质设置上模拟常用的不锈钢嵌件材质，调整金属材质的反射率、粗糙度参数，还原不锈钢表面的哑光金属质感，同时对螺纹牙型的锐边做了微小的圆角处理，既符合实际加工的工艺特征，也避免模型在后续装配仿真中出现应力集中的错误。结构设计上充分考虑螺纹嵌件的实际使用场景，嵌件的内外螺纹同轴度公差控制在0.02mm以内，保证装配后螺纹连接的垂直度，嵌件中部的止退台阶结构尺寸完全匹配标准要求，确保压入基材后能承受足够的轴向拉脱力。建模完成后对模型做了干涉检查与尺寸校验，逐一核对每个关键尺寸与DIN7965标准的偏差，确保模型可直接用于装配仿真、工程图导出以及后续的加工生产参考，同时保留了建模过程的参数化特征，可通过修改参数快速生成M3到M20全系列规格的同标准螺纹嵌件模型，覆盖该标准下的全尺寸段使用需求。
