蓬蓬酒造型创意曲面结构设计

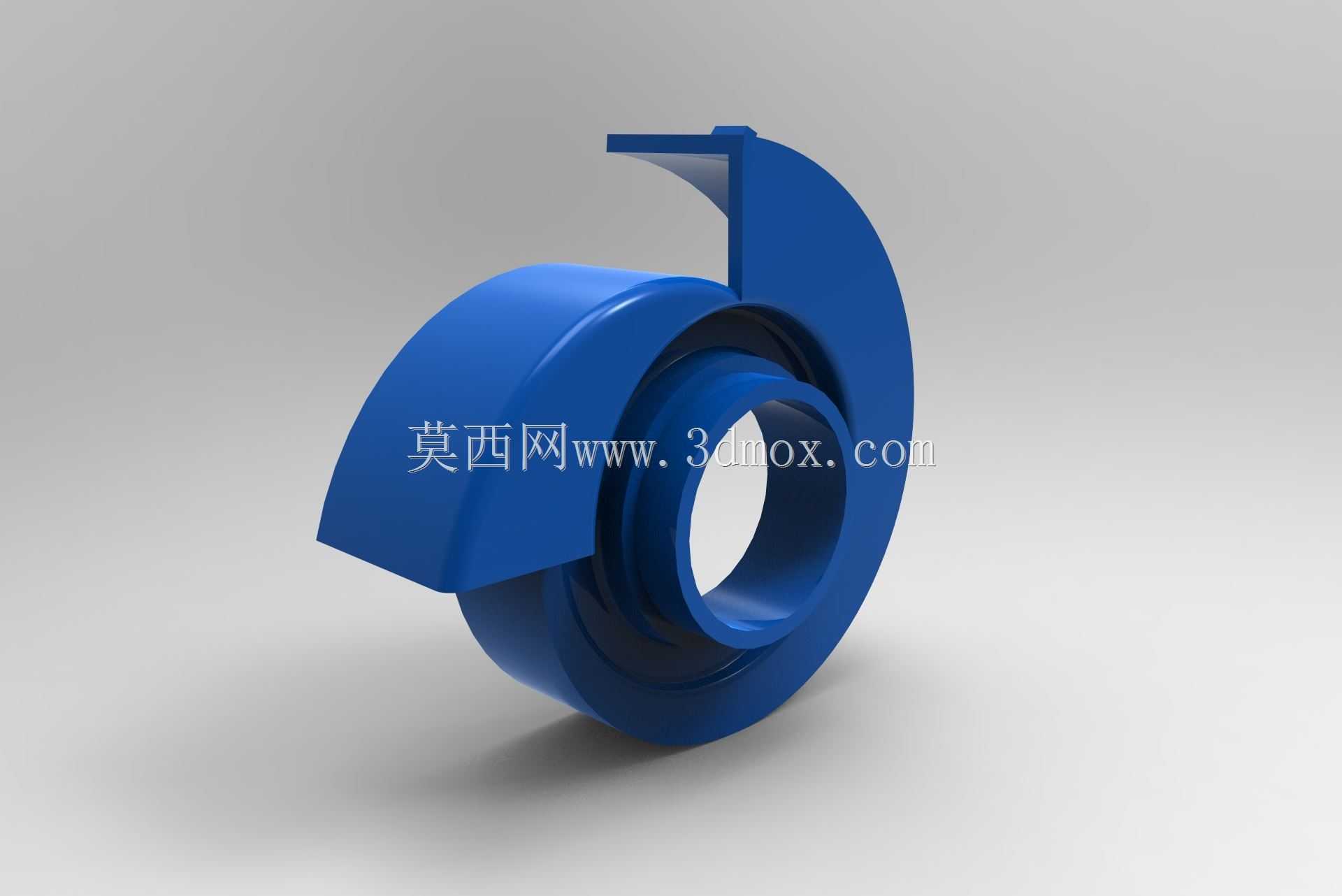

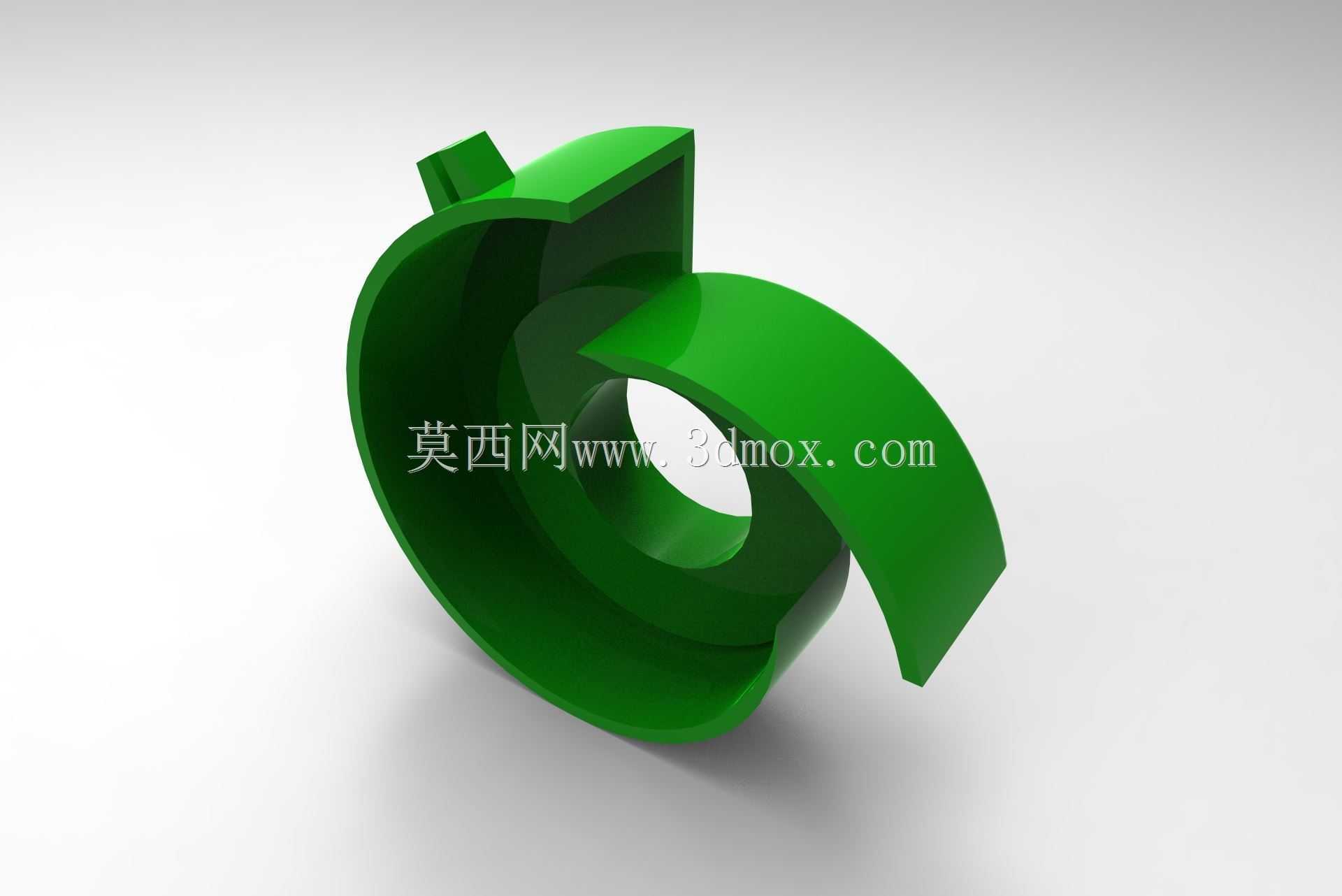

　　该曲面结构件采用一体化涡旋流线造型设计，整体以中心同轴回转基座为安装基准，向外延伸出三段曲率连续变化的弧形翼片，相邻翼片间通过平滑G2连续曲面过渡，无尖锐棱角与突变折边，可有效降低流体介质流经表面时的紊流产生概率。从实际应用场景来看，这类曲面结构既可以作为酒水包装领域的创意瓶身支撑构件，搭配透明外罩形成具有辨识度的容器造型，也可适配小型离心式流体输送设备的叶轮导向段，利用曲面的导流特性优化介质流向，减少流道内的压力损失。设计阶段优先考虑了成型工艺的可行性，所有外表面拔模角度控制在1.5度以上，壁厚均匀保持在2.2mm，避免注塑或3D打印成型时出现缩痕、翘曲等缺陷；中心安装孔采用阶梯式设计，内层为定位配合面，公差带选取H7精度等级，

　　可与直径匹配的转轴或固定轴实现间隙配合，外层端面预留3个均匀分布的M3螺纹孔安装位，孔位中心与回转中心的同轴度公差控制在0.05mm以内，保证安装后整体转动时的动平衡性能。外形尺寸方面，构件最大回转半径为120mm，轴向总厚度为45mm，安装基座的轴向定位台阶高度为8mm，安装时需预留至少130mm的径向操作空间与55mm的轴向装配空间，避免与周边相邻构件发生运动干涉。翼片末端做了R3mm的圆角倒钝处理，既可以消除加工后的锐边毛刺，也能降低构件高速旋转时的风阻噪声；曲面建模过程中采用了多截面扫掠与桥接曲面结合的方式，对翼片与基座的连接位置做了局部加厚处理，加厚区域的过渡圆角为R5mm，可有效分散结构受力，

　　避免长期受交变载荷时出现应力集中导致的开裂问题。从结构强度验证角度，该构件采用ABS或食品级PET材质成型时，可承受0.2MPa的均匀面载荷，完全满足酒水包装展示、小型流体设备导流部件的使用强度要求，曲面表面可直接做抛光、喷涂或电镀处理，适配不同场景的外观质感需求。
