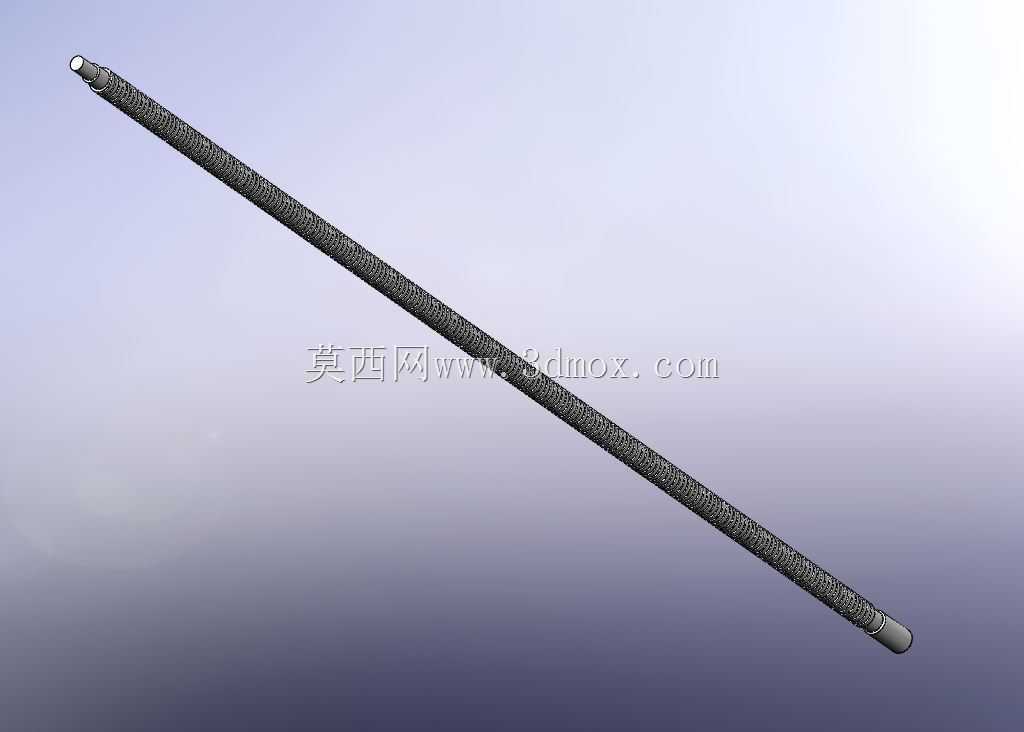

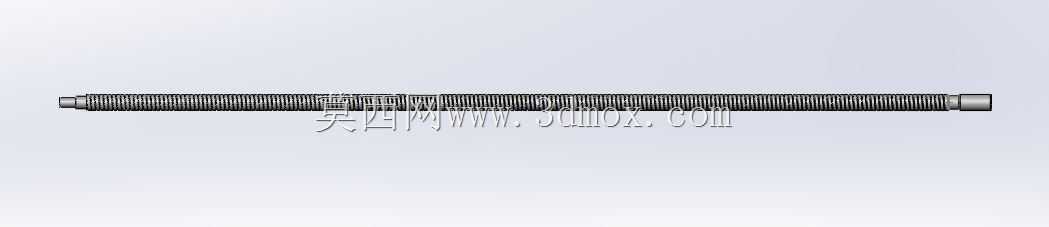

六英尺长传动配合专用丝杠结构

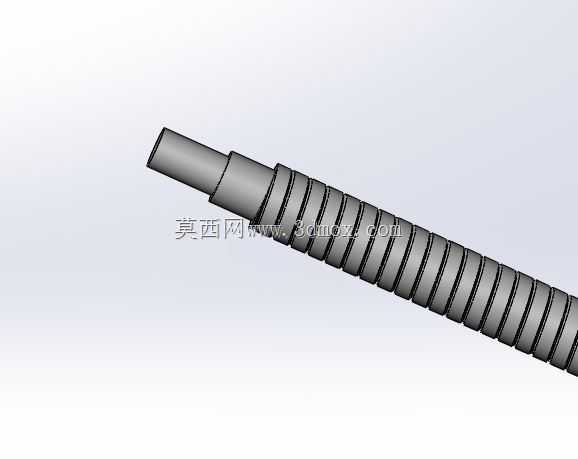

　　在各类需要直线往复精准传动的工业设备场景中，这类长行程丝杠的应用覆盖范围极广，从常规的物料输送位移平台、自动化生产线的直线进给工位，到专用加工设备的轴向运动执行端，都能见到这类传动部件的身影。区别于短行程小规格丝杠，六英尺长度的规格本身就对杆体的同轴度、滚道成型精度提出了更高要求，设计阶段需要优先考虑长杆自身的挠度变形控制，避免安装后因自重产生的弯曲影响传动顺滑度，甚至出现卡滞、滚道异常磨损的问题。从安装配合维度看，该丝杠一端设置了20mm的轴承配合轴段，这个尺寸是经过安装边界校核的，适配常规同规格深沟球轴承或者角接触轴承的安装位，装配时可以通过轴肩定位完成轴承内圈的固定，不需要额外加装过多调整垫片就能保证轴承的预紧量处于合理区间，

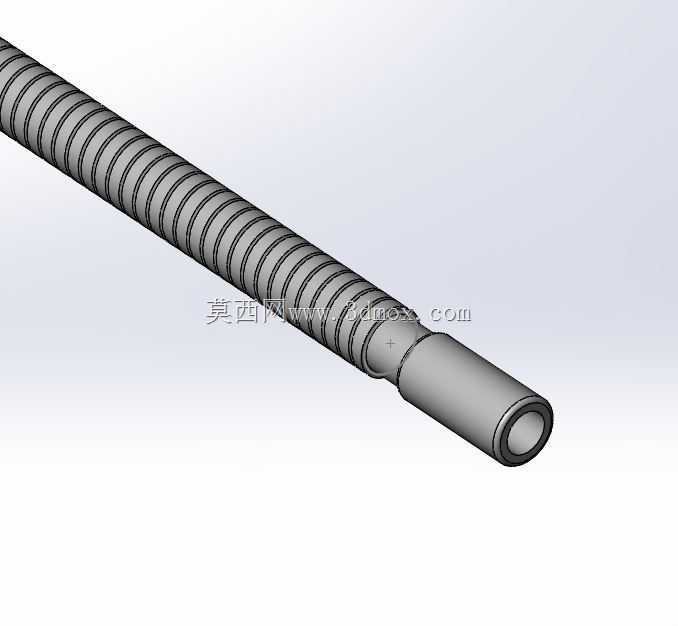

　　既不会因预紧过大导致轴承运转温升过高，也不会因预紧不足出现传动间隙。另一端的轴段专门针对电机联轴器配合做了结构优化，轴径公差按照联轴器的夹持公差范围设计，不需要二次加工就能直接和常见的梅花联轴器、膜片联轴器完成装配，能直接对接伺服电机或者步进电机的输出轴，将电机的旋转运动平稳转化为直线运动。滚道部分采用了等距螺纹滚压成型的结构设计，滚道的牙型角经过优化，在和适配螺母配合时，接触应力分布更均匀，长时间往复运行下的磨损量更小，能长期保持传动精度的稳定性。杆体端部做了倒角处理，装配时可以顺畅穿入螺母和轴承座，不会刮伤配合件的安装内孔。这类长丝杠在选型时，除了关注两端的配合尺寸，还要结合实际运行的行程长度、负载重量、运行速度核算临界转速，

　　避免运行过程中出现共振问题，设计建模时已经将杆体的各段同轴度公差、配合面的粗糙度要求融入结构细节，能直接用于后续的工程出图、装配校核，也能作为同类长行程传动结构设计的参考样例，帮助结构工程师快速完成安装位的匹配设计，减少重复建模的工作量。
