钣金结构方形轴流风机防护通风网罩

　　日常做设备散热结构选型时，这类方形钣金通风口是电控柜、工业机箱、小型机组散热回路里最常用的配套部件，核心作用是在保障轴流风机通风量的前提下，隔绝外部异物侵入风机叶轮区域，避免杂物卡滞叶轮造成电机过载，同时也能防止运维人员误触高速转动的风机部件引发安全隐患。

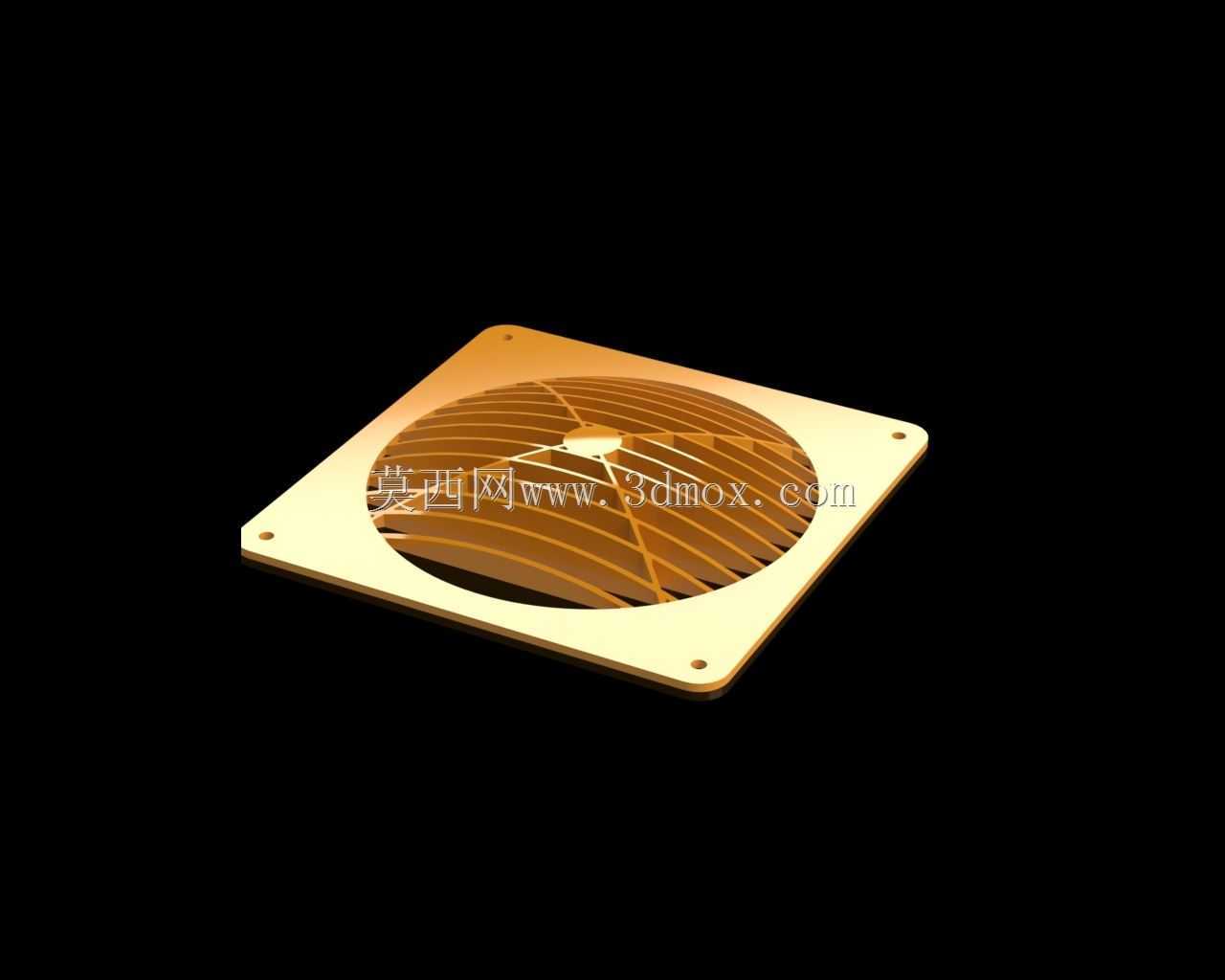

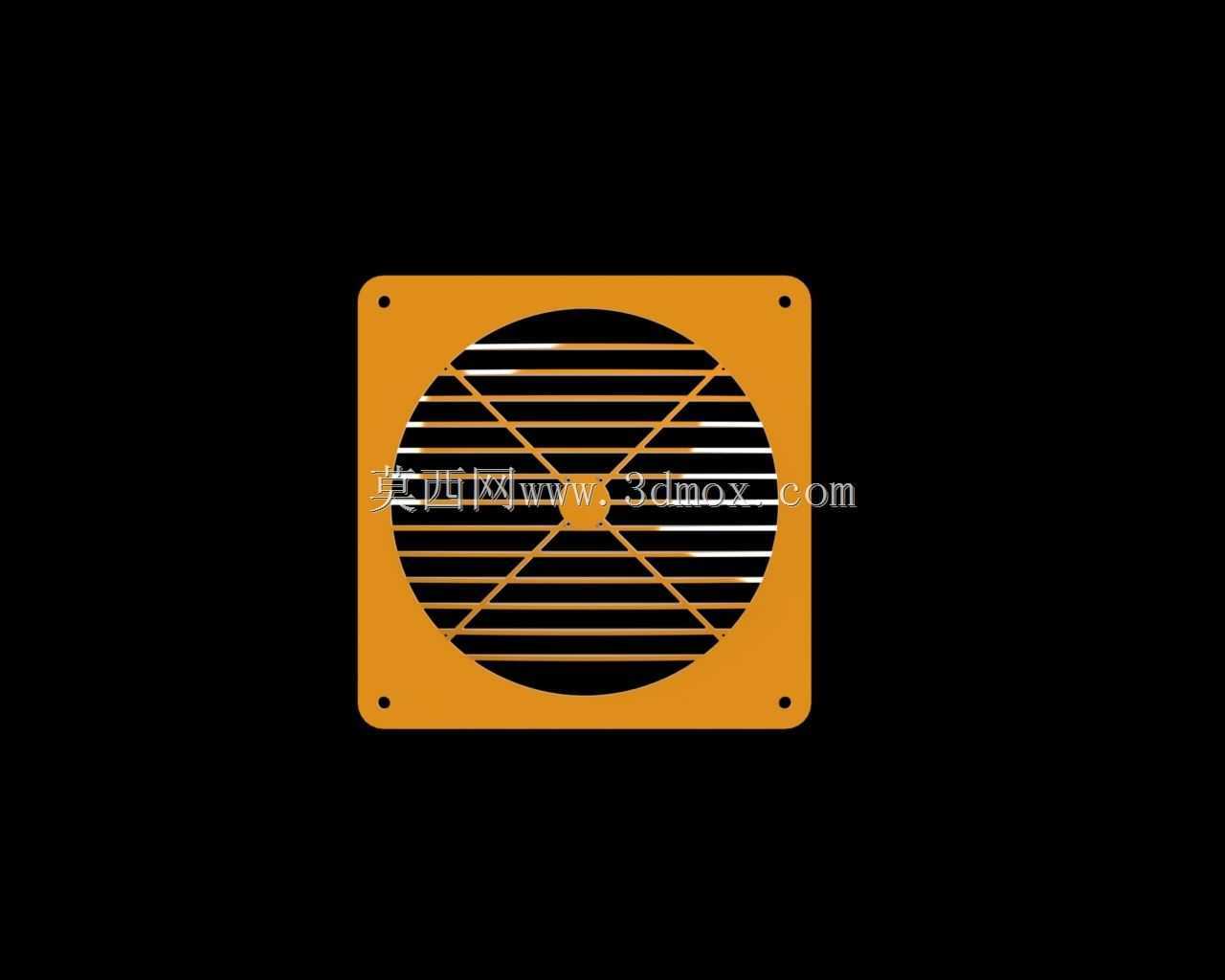

　　从结构设计逻辑来看，这款通风罩采用一体化钣金成型思路，基底为方形安装法兰边，四个角预留对应安装孔位，孔位间距匹配常规120mm、150mm规格轴流风机的标准安装孔距，安装时可直接与风机外框、设备柜体面板通过螺丝锁紧，不需要额外做转接支架，能大幅减少现场装配的工序耗时。法兰边做了小尺寸折边处理，既可以提升整体钣金件的结构刚性，避免薄钣金在安装紧固时出现翘曲变形，也能让罩体与安装面贴合更紧密，减少缝隙处的漏风异响。

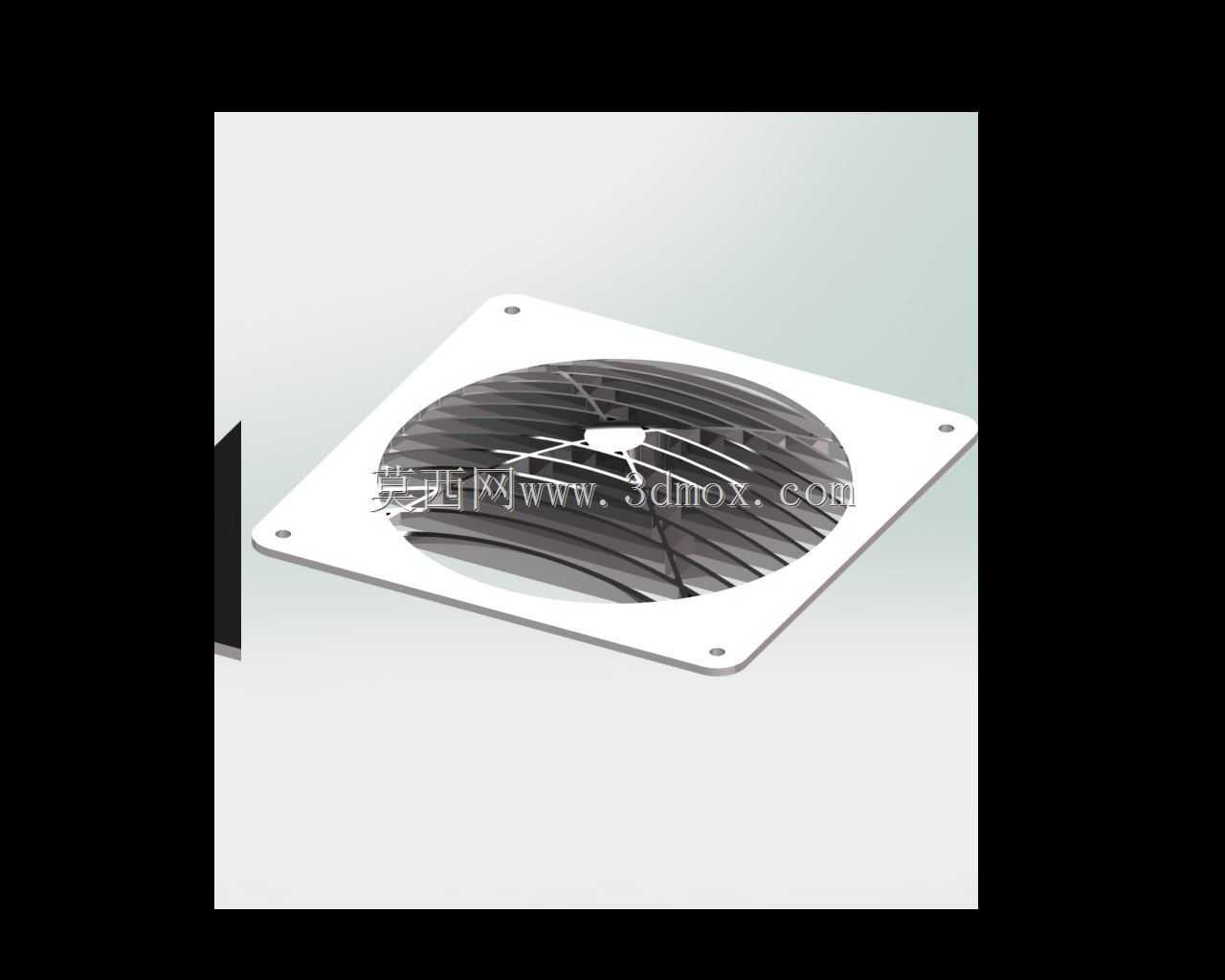

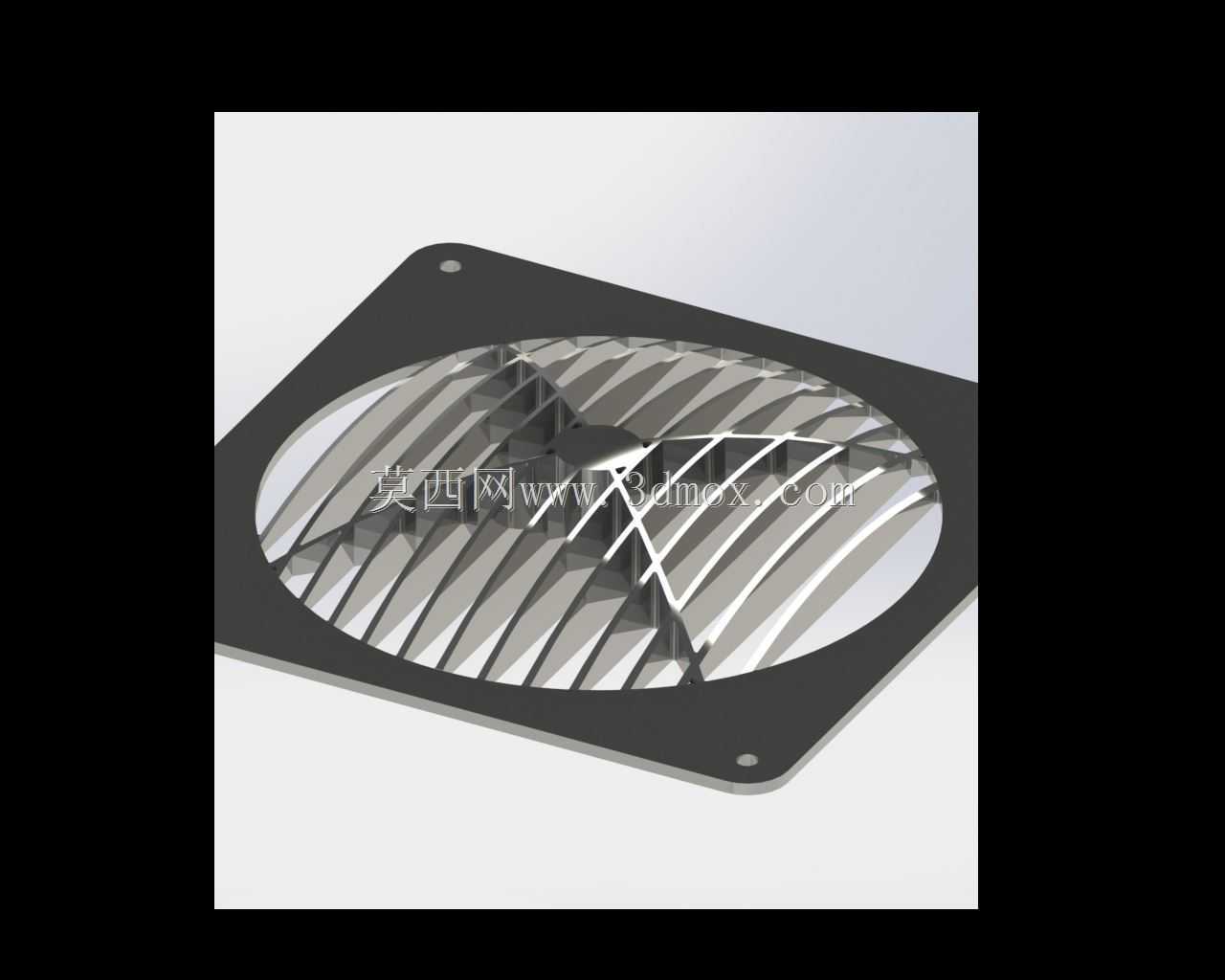

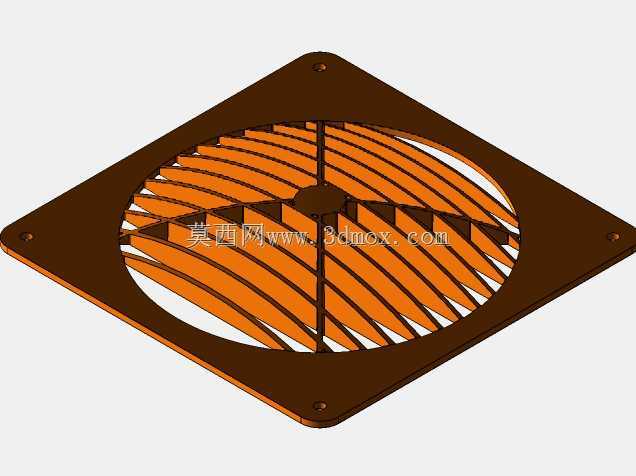

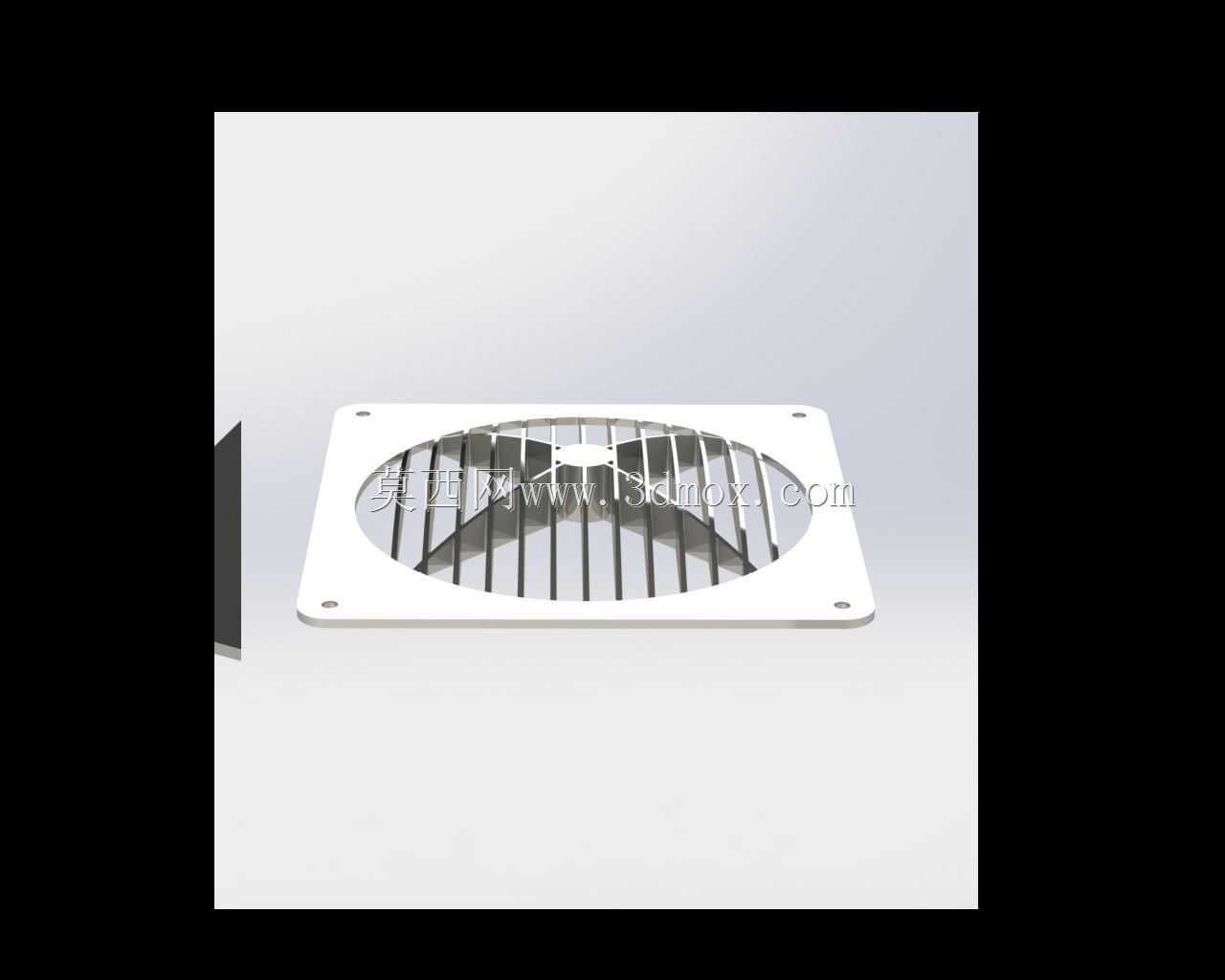

　　通风区域的肋条采用径向放射加环形加强筋的排布方式，这种排布不是单纯为了视觉规整，首先是顺着风机出风的气流方向做导流，减少肋条对气流的切割阻力，避免通风量出现不必要的衰减，保证散热回路的空气流量满足设计要求；其次环形加强筋能把分散的径向肋条连接成整体受力结构，即便受到外部一定的挤压冲击，也不会出现单根肋条变形塌陷触碰叶轮的问题。肋条的宽度、肋条之间的间隙尺寸是经过反复校核的，间隙控制在8mm以内，既可以阻挡常见的接线头、小螺丝、碎屑等杂物落入风机区域，也不会因为肋条过密导致通风有效截面积不足。

　　建模过程中需要注意安装边界的匹配，法兰边的厚度通常根据设备使用场景选0.8mm到1.5mm的冷轧钢板或者不锈钢板，安装孔的孔径要比常用的M4、M5安装螺丝大0.2mm，补偿钣金加工、安装时的位置公差，避免出现孔位对不上的装配问题。罩体的整体凸起高度要匹配风机叶轮的突出高度，保证网罩和叶轮之间预留至少3mm的安全间隙，防止运行过程中叶轮剐蹭网罩产生噪音或者磨损。这类钣金件通常采用冲压一次成型工艺，建模时要预留好钣金折弯的止裂槽、冲压拔模斜度，确保设计的结构能直接对接量产加工，不需要后期做大量的工艺修改。在实际设备布局中，这类通风口不仅可以用在风机的出风侧，也可以装在柜体的进风侧配合防尘棉使用，肋条结构可以压住防尘棉边缘，避免防尘棉被气流吸进柜体内部，适配多种工业散热场景的使用需求。
