等速传动用内三脚万向节结构

　　在前置前驱车型的动力传递链路中，靠近轮端的等速万向节需要同时承担扭矩传递、轮端跳动带来的角度偏转与轴向滑移补偿，内三脚结构正是适配这类工况的核心传动部件。区别于球笼式万向节的钢球传力路径，三脚结构依靠三个均匀分布的轴颈配合滑动滚轮，在三柱槽壳的滚道内实现角度偏转与轴向滑动，抗冲击载荷能力更强，轴向滑移阻力更小，尤其适配大扭矩前驱车型的低速大扭矩输出工况，也可用于部分工业设备的小角度偏置传动轴连接场景。

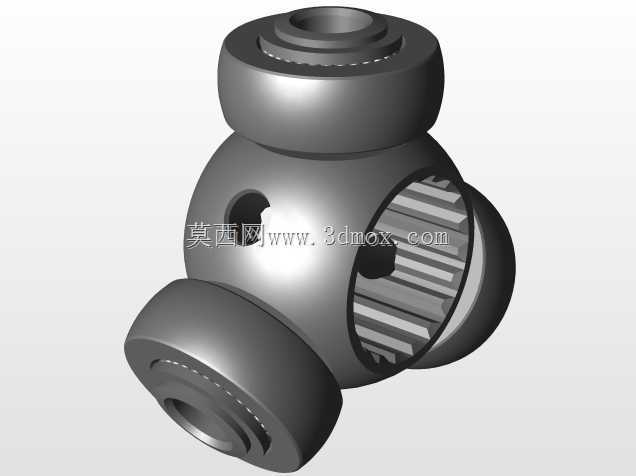

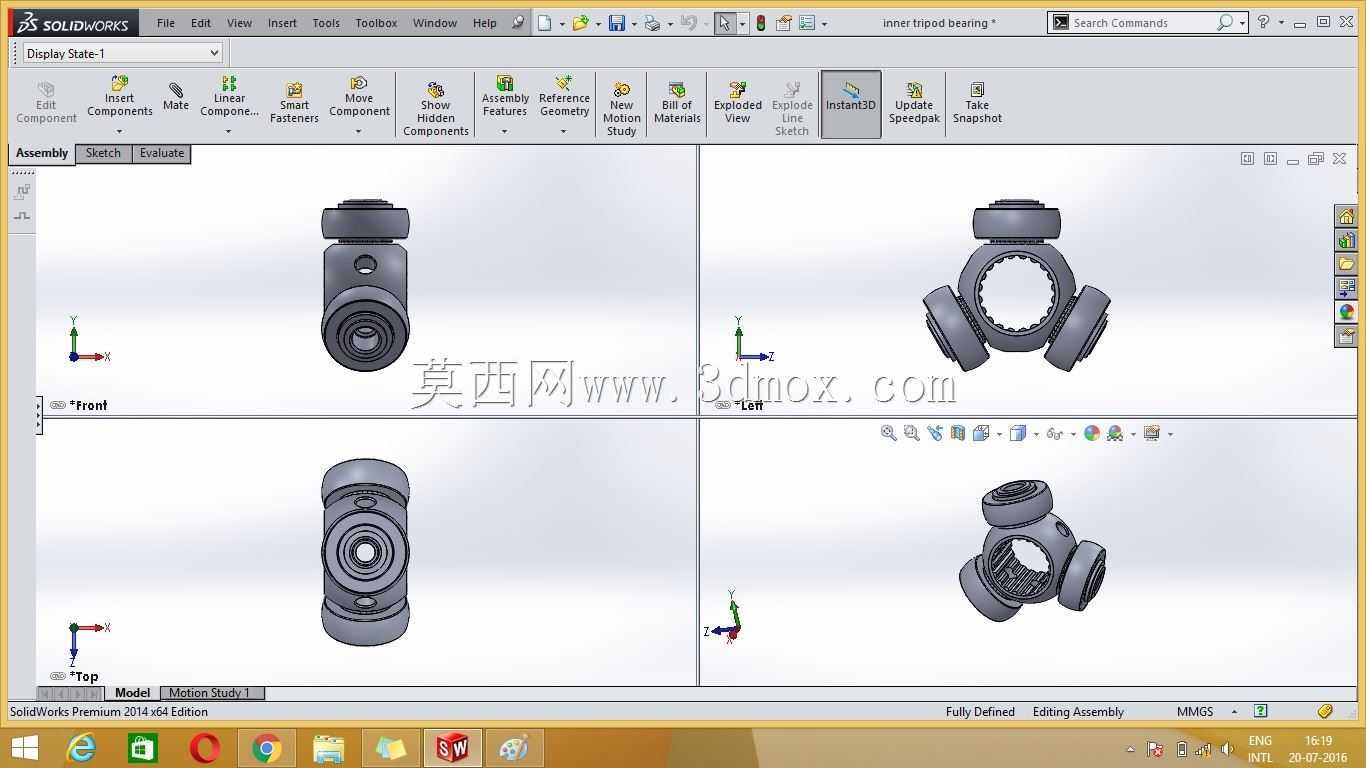

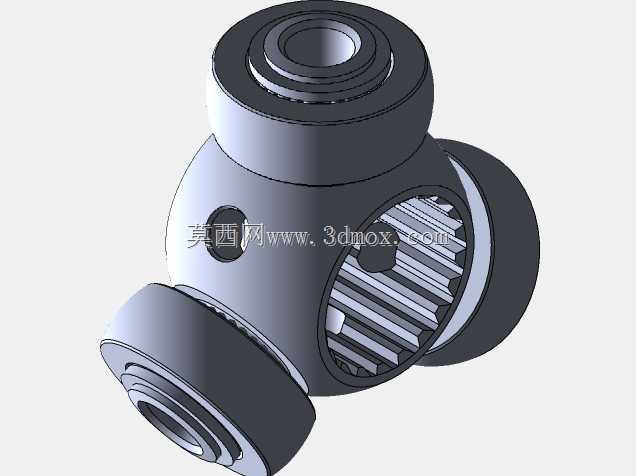

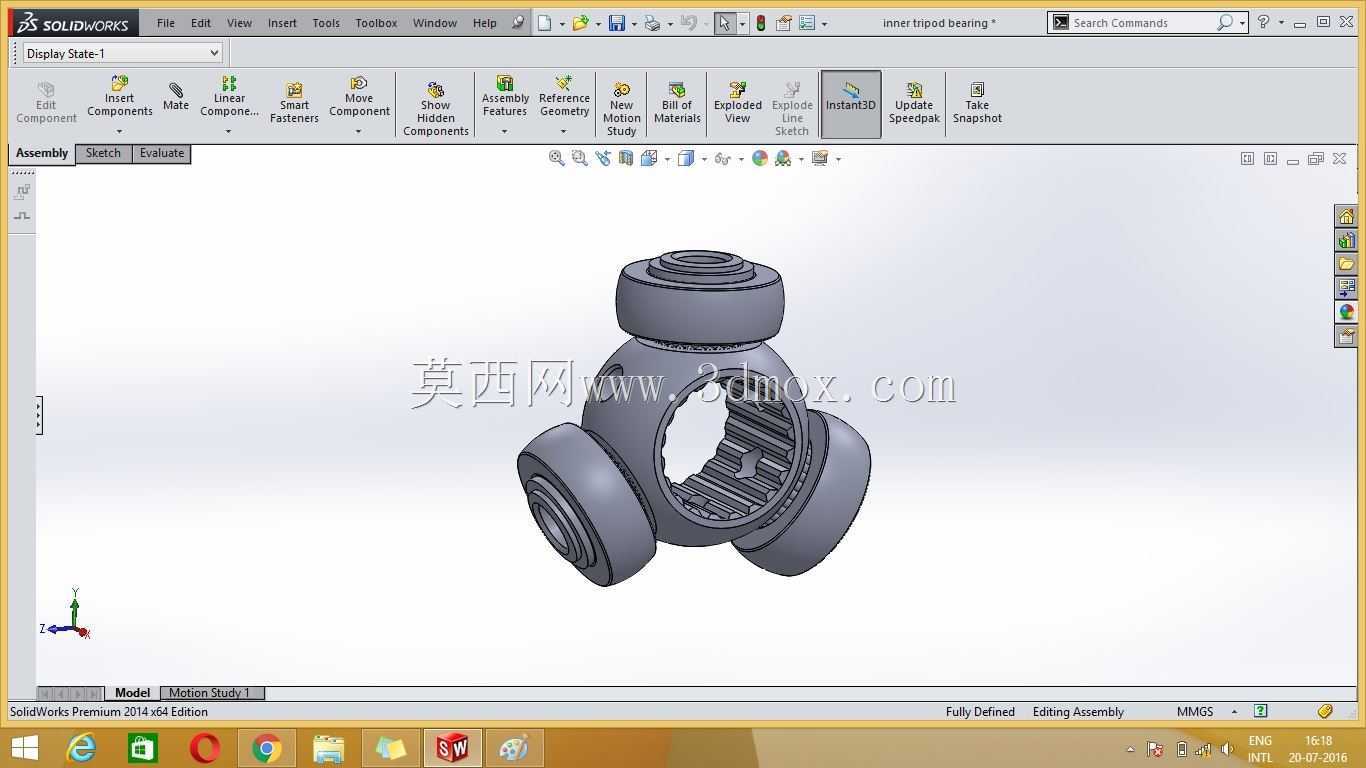

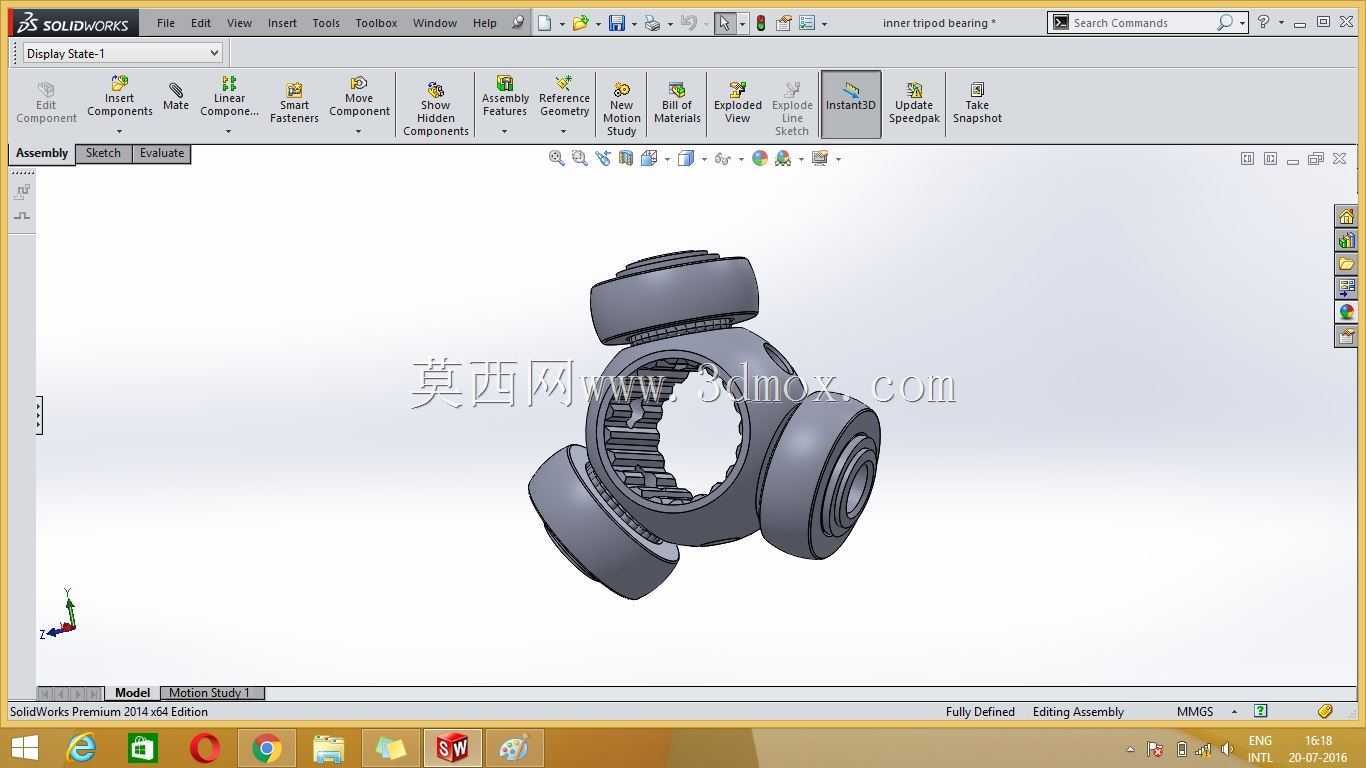

　　从结构设计逻辑来看，三个轴颈沿中心花键套的圆周方向呈120°均匀分布，保证传力过程中三个轴颈的受力均匀，避免单轴过载导致的早期磨损。中心内花键与变速器输出半轴采用花键配合，依靠花键的齿侧间隙补偿少量安装对中误差，花键的有效啮合长度覆盖半轴花键的全工作行程，避免极端滑移工况下出现花键脱开风险。每个轴颈的外圆面与滚轮内孔之间预留了合理的滑动间隙，滚轮外球面与槽壳滚道的弧面匹配，可在0-25°的偏转角度范围内保持稳定的线接触传力，相比点接触的球笼结构，接触应力更低，耐磨性能更优。

　　安装边界方面，该结构的最大外圆轮廓需匹配轮端转向节的内部避让空间，三个滚轮的外切圆直径决定了槽壳的最小内径，轴颈的轴向长度需覆盖悬架上下跳动带来的最大轴向滑移量，避免滚轮脱出滚道。设计过程中需重点校核轴颈根部的圆角过渡，避免应力集中导致的轴颈断裂，滚轮与轴颈之间的润滑脂存储槽需预留足够容积，保证全生命周期内的润滑需求，外部防尘罩的安装卡槽需与槽壳端部的止口紧密配合，防止泥水、粉尘进入滚道造成磨损。

　　实际选型应用时，需匹配对应车型的半轴花键参数、最大传动扭矩、轮端最大跳动行程，三个轴颈的位置度公差需控制在0.02mm以内，保证三个滚轮受力均匀，滚轮的表面硬度需达到HRC58-62，满足长期滑动摩擦的耐磨要求，中心花键的齿向误差需控制在合理范围，避免花键配合出现卡滞，影响轴向滑移的顺畅度。
