立式喷砂设备柜体机架结构三维设计

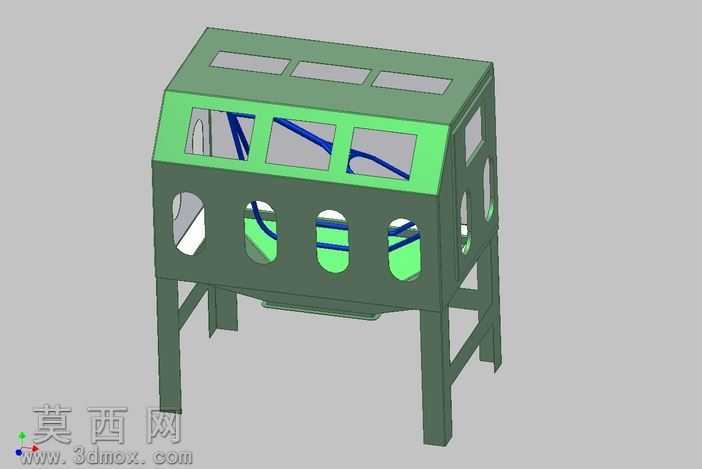

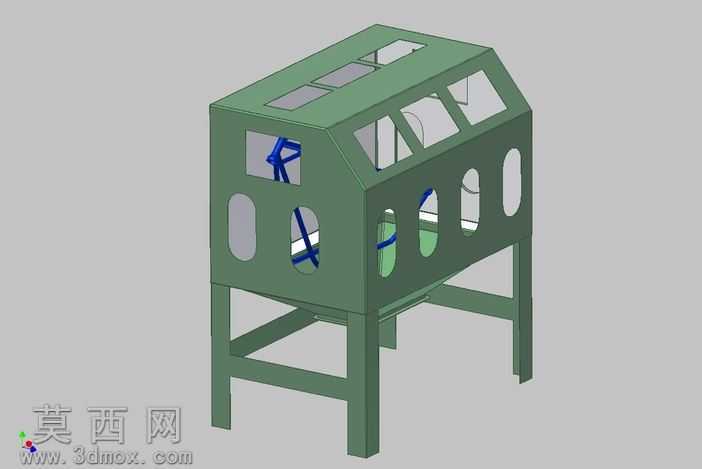

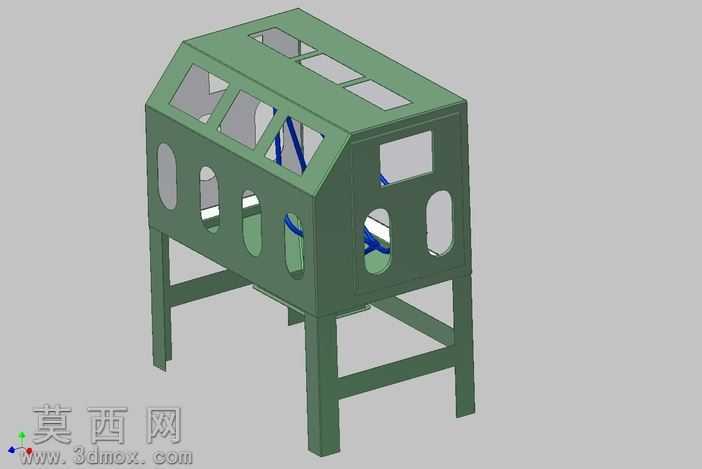

本作品为立式喷砂作业专用柜体的三维结构设计，建模过程严格遵循工业设备钣金加工与机架焊接的工艺规范，整体采用自下而上的装配建模思路，先完成底部支撑机架的构件搭建，再依次拼接上部操作柜体的各块钣金壁板，最后预留视窗、操作孔与内部管线的安装位，整体结构无干涉，各部件的连接关系清晰可直接用于生产下料参考。材质设置上，主体机架与柜体壁板统一赋予哑光墨绿色工业钣金材质，还原设备出厂时的喷涂漆面质感，机架方管连接处做了焊接倒角的细节处理，壁板的开孔边缘做了钣金折弯的工艺圆角，避免锐边结构，内部预留的喷砂管线赋予蓝色耐磨橡胶材质，与绿色柜体形成清晰的视觉区分，方便查看内部管路的走向布局。结构设计层面，底部采用四条方管支腿搭配横向连接横梁的机架结构，保证柜体放置的稳定性，可承受上部柜体与内部喷砂作业的载荷，上部柜体采用斜顶式设计，顶部开设多组长条形视窗安装位，正面开设多组椭圆形操作伸手孔，方便操作人员将手臂伸入柜内完成喷砂作业，同时斜顶结构可避免作业时磨料堆积在柜体顶部，柜体侧面预留检修开口位，内部设置管线固定卡扣位，可规整布置喷砂气管与砂料输送管路。设计过程中充分考虑喷砂作业的使用需求，柜体整体为半封闭结构，可有效阻挡喷砂作业时磨料飞溅，操作孔的位置高度符合人体站立作业的操作高度，视窗的排布可保证操作人员多角度观察柜内加工情况，各块壁板之间采用螺栓连接的装配设计，方便后期设备的拆装维护与易损壁板的更换，机架底部预留脚垫安装位，可调节设备水平度，适配不平整的车间地面放置需求。
