内燃机动力传递用曲柄连杆机构曲轴结构

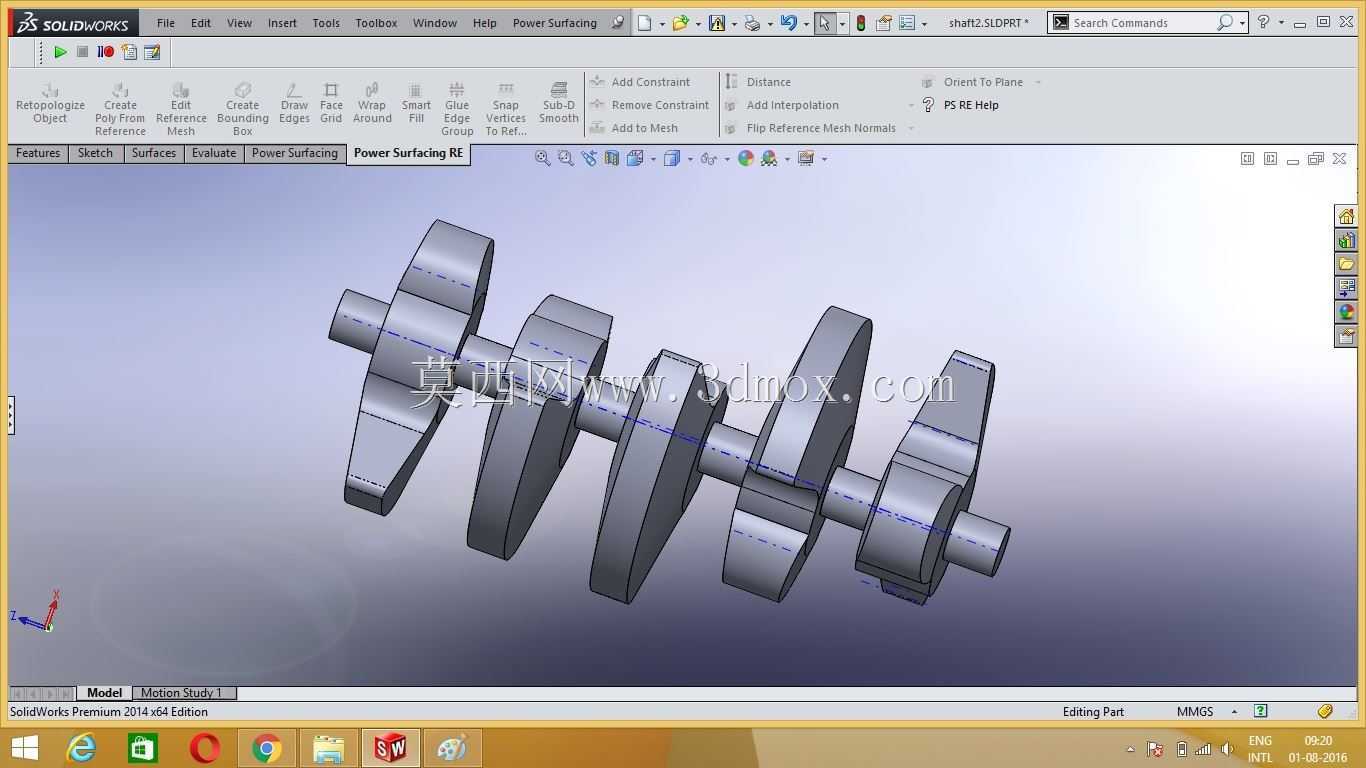

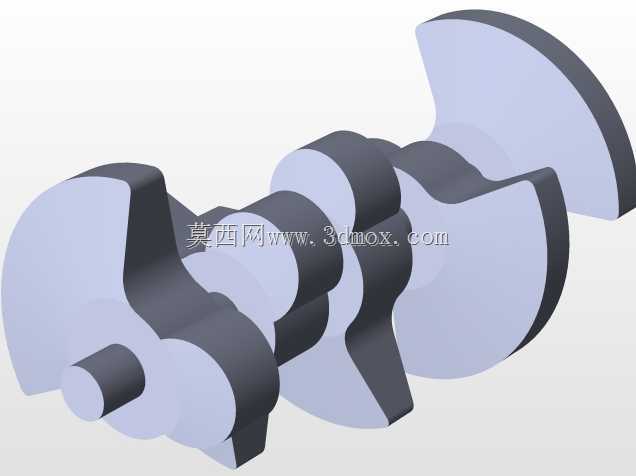

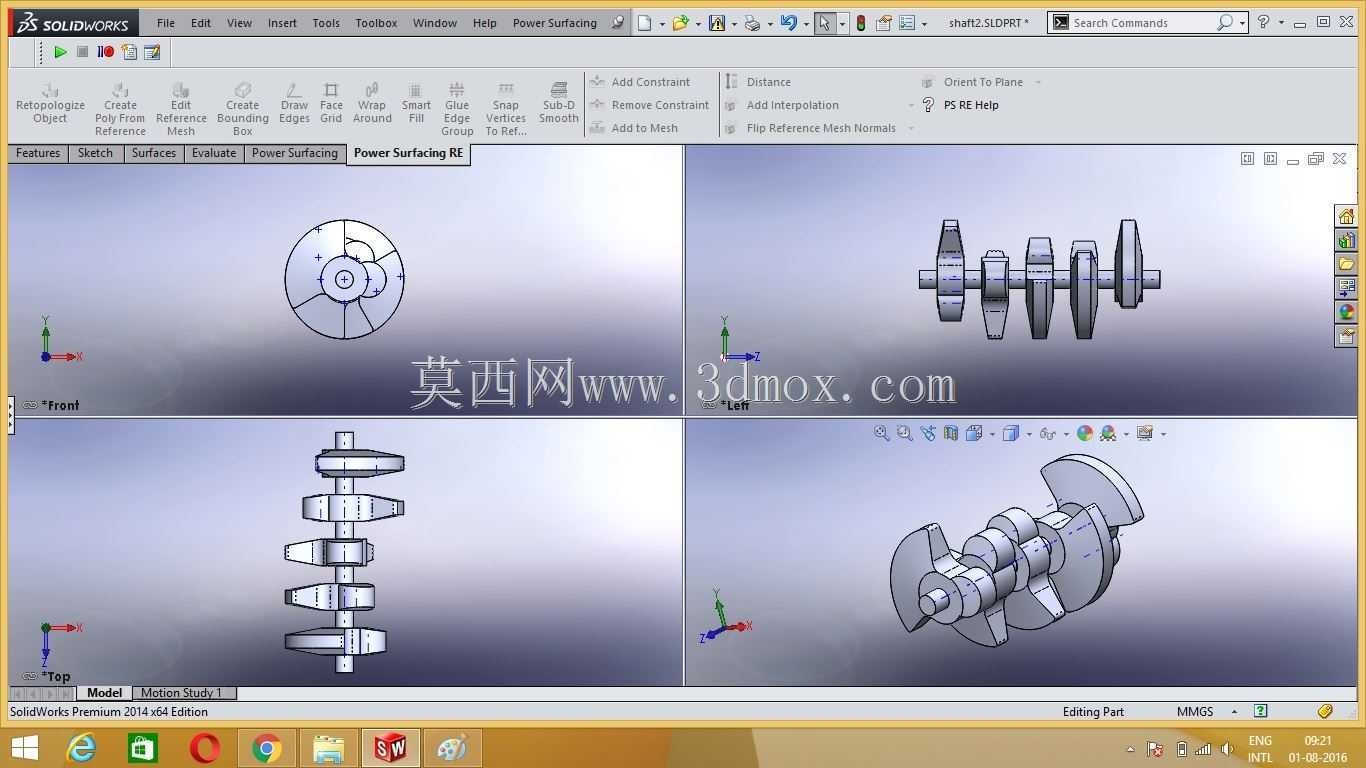

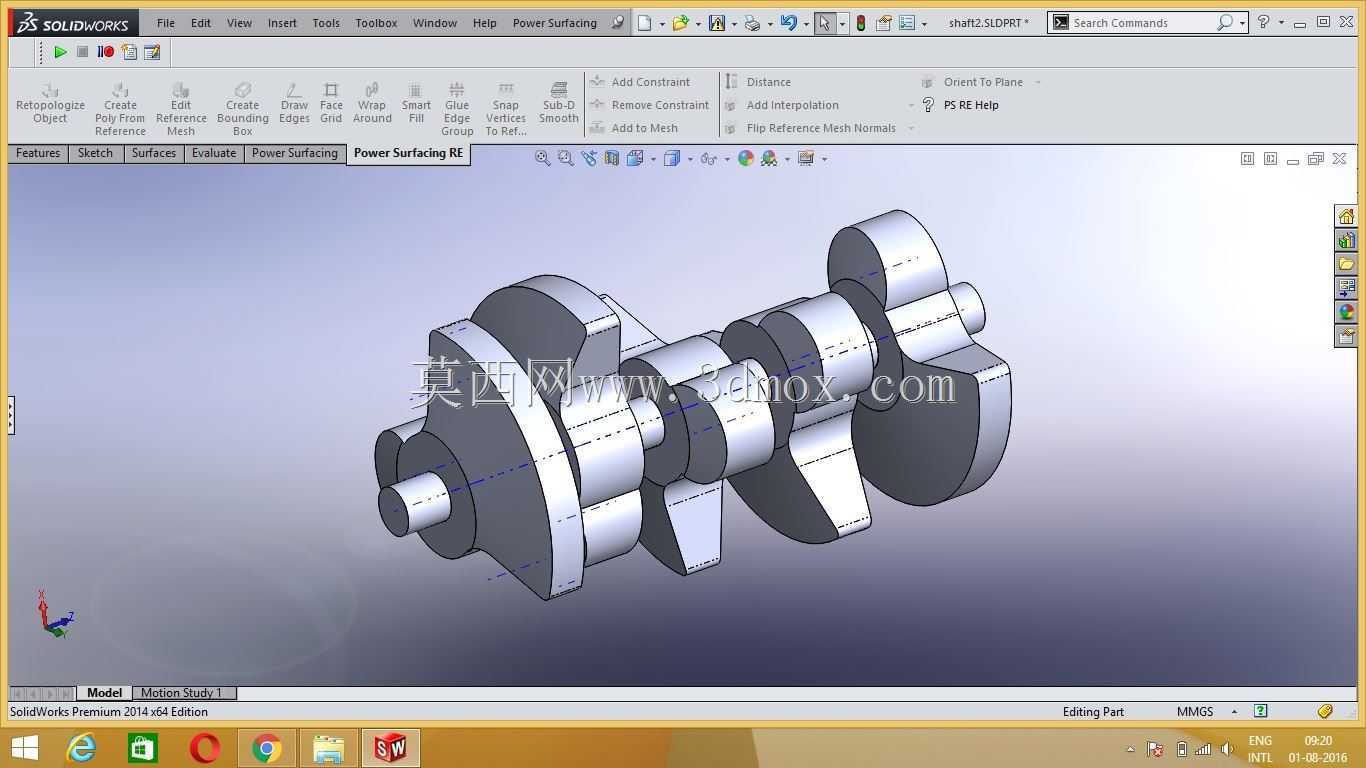

　　在往复式内燃机的动力输出链路中，曲轴是完成运动形式转换的核心承载部件，其结构合理性直接决定整机的运转平顺性、输出扭矩上限与服役寿命。从实际装机场景来看，这类多曲拐结构的曲轴，主要适配小排量直列多缸内燃机，可配套通用发电机组、小型工程机械动力单元、农用机械动力头等设备，将活塞往复直线运动通过连杆传递的交变推力，转换为绕主轴颈轴线的持续旋转扭矩，向外输出给后续传动系统。设计阶段首先要确定的是各曲拐的相位角排布，要匹配对应缸数的点火间隔角，保证各缸做功冲程的推力输出均匀叠加，避免出现扭矩输出的大幅波动，同时平衡往复惯性力与旋转惯性力，降低整机运转时的振动幅值。从结构细节来看，该曲轴设置有多个主轴颈与连杆轴颈，主轴颈作为旋转支撑基准，

　　同轴度公差需要严格控制，保证运转时的径向跳动量在允许范围内，避免轴瓦出现偏磨；连杆轴颈与主轴颈之间通过曲柄臂连接，曲柄臂的截面形状经过优化，在保证足够抗弯、抗扭强度的前提下，尽可能去除冗余材料，降低曲轴整体的旋转惯量，减少动力损耗。曲轴的轴向尺寸需要匹配机体的曲轴箱安装空间，两端分别预留正时驱动端与动力输出端的安装接口，前端可安装正时齿轮、皮带轮以驱动配气机构与附属附件，后端设置法兰结构用于连接飞轮，存储做功冲程的能量，带动曲轴越过上下止点完成非做功冲程的运转。设计过程中需要校核各轴颈的过渡圆角应力，避免应力集中导致的疲劳断裂，同时要考虑润滑油道的布置，在主轴颈与连杆轴颈之间设置贯通的油道，将压力机油输送到各摩擦副表面，

　　形成稳定的油膜承载，降低运转过程中的磨损。油道的走向要避开应力集中区域，同时保证油路通畅，避免加工残留的铁屑堵塞油道造成轴瓦烧蚀。曲拐的偏心距直接决定活塞的行程长度，与气缸排量直接相关，设计时需要结合目标输出功率、扭矩特性确定偏心距数值，同时校核连杆的摆动角度，避免活塞在下止点位置时连杆与气缸套下端发生干涉。曲轴的平衡块设置在曲柄臂的对侧，用于平衡连杆轴颈与曲柄臂旋转时产生的离心力，以及部分活塞连杆组的往复惯性力，平衡块的重量与形心位置需要经过精确的动平衡计算，最终装机前还要进行动平衡校正，去除不平衡量，保证曲轴在额定转速区间内运转平稳，不会给机体带来额外的振动载荷。从安装边界来看，各主轴颈的直径需要匹配机体主轴承座的孔径与轴瓦规格，轴向定位结构设置在中间主轴颈位置，限制曲轴运转过程中的轴向窜动量，保证齿轮啮合、离合器分离结合的位置精度。
