异形弯板冲压成型金属结构件

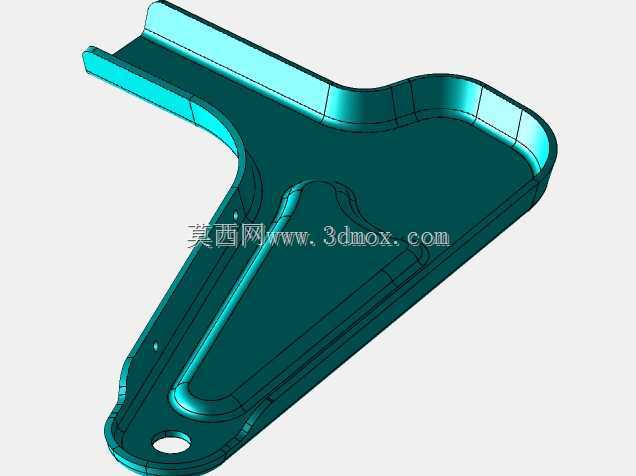

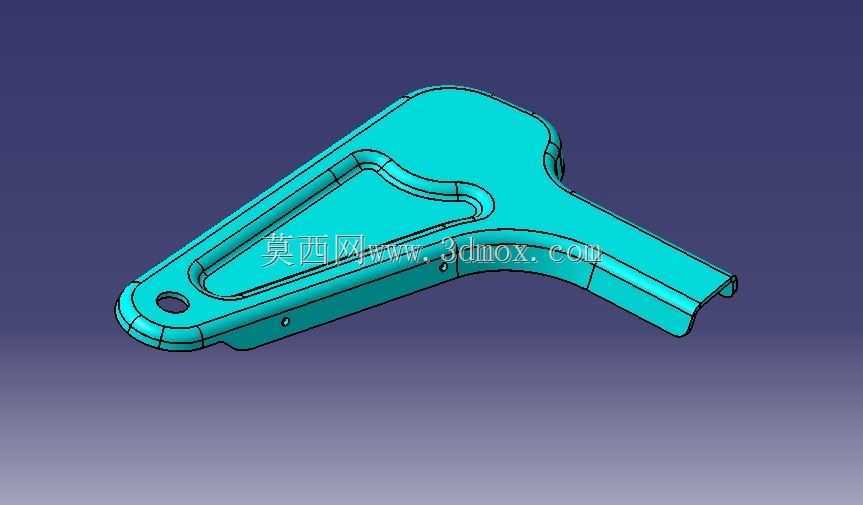

　　这类异形弯板结构件多应用在手动操作类工装、小型机具的握持受力部位，承担操作力传导、部件连接定位的核心作用，日常在手动夹持工具、小型设备操作扳机、工装夹具的操作臂段都能见到同类型结构的应用。从结构设计来看，构件整体采用一体化板材冲压弯折成型，没有额外拼接焊缝，避免了焊接带来的应力集中与变形问题，整体受力路径沿着构件长轴方向分布，从端部的安装孔位一直延伸到弯折的握持端，操作时施加的外力可以顺着板件的加强筋结构均匀分散，不会出现局部应力过载断裂的问题。构件表面设置的内凹加强筋结构，是在不额外增加板材厚度的前提下提升整体抗弯刚度的典型设计，沿着构件轮廓分布的翻边结构，既可以提升边缘的结构强度，避免板材边缘锐边带来的操作安全隐患，

　　也能在安装时和相邻配合部件形成定位贴合，减少装配时的调整工作量。端部的通孔是核心安装定位基准，装配时通过销轴或者紧固件穿过该孔，将构件铰接在设备基座上，实现操作时的绕轴转动，孔位周边做了局部的加厚凸起处理，避免铰接部位长期转动磨损出现孔位变形失圆的问题，延长构件的使用寿命。弯折段的弧度设计完全贴合人手握持的发力角度，操作时手掌可以自然贴合在构件的弧形表面，减少长时间操作带来的手部疲劳，弯折部位的圆角半径经过反复校核，既保证了冲压成型时板材不会因为弯折半径过小出现开裂，也避免了半径过大导致的定位精度不足问题。构件侧面预留的小孔位用于安装辅助定位销或者微动触发元件，当构件转动到设定行程位置时，可以通过该孔位安装的元件触发设备的动作信号，

　　实现操作动作和设备运行的联动。从安装边界来看，构件转动时的外轮廓扫掠空间经过严格校核，和周边的基座、弹性元件、其他联动部件之间预留了足够的安全间隙，不会在转动过程中出现运动干涉，整体的厚度尺寸适配常规的工装安装空间，不需要对原有设备的基座结构做额外修改就可以直接替换同类型损坏构件。板材选型上采用常用的冷轧钢板，冲压成型后做表面防锈处理，兼顾结构强度和生产成本，适合批量加工生产，在手动工具、轻工机械、小型工装的操作机构中都有很广的适配空间。
