多折边钣金弯曲连接固定支架

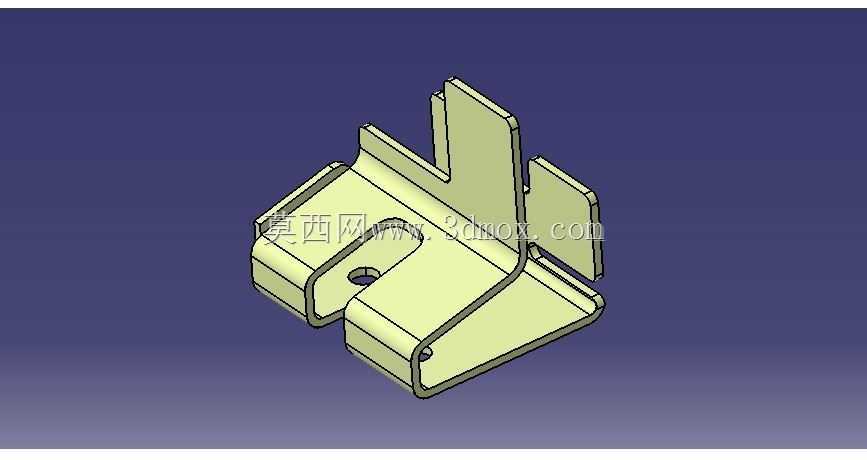

　　这类多折边钣金弯曲件，在轻工装配、柜体组装、小型机电设备内部走线与构件固定场景中应用十分广泛，属于典型的冲压折弯成型五金连接件，日常多被用在设备钣金护板拼接、线束走向限位、薄型构件快速卡接固定的工位上，替代部分螺丝紧固方案，减少装配工序的零件数量，提升产线组装效率。从结构设计来看，该构件采用单张钣金板材经多道折弯工序一体成型，没有额外焊接或拼接结构，整体依靠板材自身弯折形成的立体结构实现力学承载，底部的平直折边作为安装贴合面，可直接贴附在设备基板或型材表面，预留的圆孔可配合自攻螺丝或抽芯铆钉完成点位固定，避免构件在受侧向力时出现滑移错位。中部的弯折形成带避让缺口的卡接空间，缺口位置刚好适配对应厚度的卡入构件，

　　弯折处的圆弧过渡完全匹配钣金折弯的最小内R要求，既避免折弯处出现应力集中导致的板材开裂，也能让卡入的构件在安装时顺着圆弧面顺滑滑入卡位，不会出现尖锐棱角刮伤配套零件表面涂层的问题。上部的多道直立折边分别承担不同功能，较高的主折边作为限位挡边，可限制被固定件的窜动行程，侧边的短折边形成侧向定位面，防止卡入的构件出现横向偏移，所有折边的端部都做了小尺寸的外翻边处理，消除冲压剪切留下的锐边，避免装配工人操作时被割伤，也减少对相邻线缆绝缘层的磨损风险。设计这类构件时，首先要确认所用板材的折弯系数，根据板材厚度、材质屈服强度计算每道折弯的展开尺寸，保证成型后各安装面的位置公差控制在±0.1mm范围内，满足卡接配合的间隙要求；

　　其次要核算折弯顺序，先折出底部安装边的定位结构，再弯折中部的卡接腔体，最后成型上部的限位折边，避免后续折弯工序与已成型结构发生干涉，同时要控制每道折弯的压力参数，防止折弯处出现板材减薄过量或压痕过深的问题，影响构件的结构强度。安装边界方面，该构件底部安装面的平面度要求控制在0.2mm以内，保证与安装基面完全贴合，不会出现安装后翘曲导致卡接间隙变大的问题，构件整体占用的安装空间紧凑，不需要预留太大的操作空间，适合在设备内部狭小的装配空间内使用，卡接位的开合尺寸经过公差匹配，既能保证卡入后有足够的抱紧力，不会因设备运行振动出现松脱，也能在后期维护拆卸时，不需要额外工具就能手动完成构件的拆装，大幅降低后期运维的操作难度。
