单向间歇传动棘轮棘爪结构设计

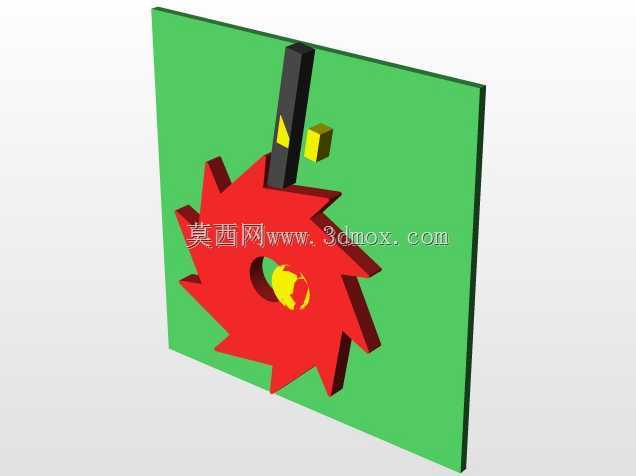

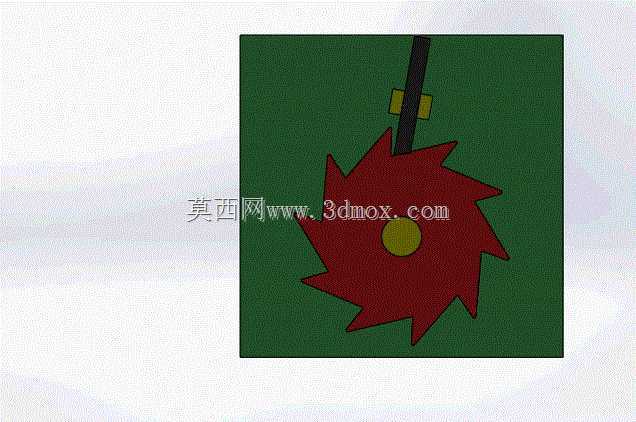

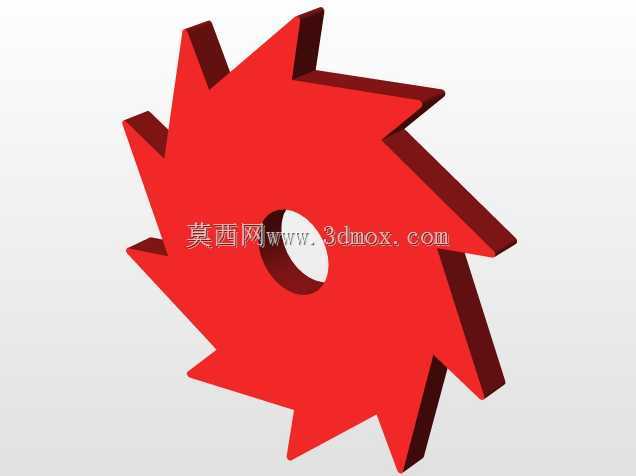

　　在起重设备的卷扬机构、输送线的止退结构、机床进给的间歇送进单元里，棘轮棘爪是应用极广的基础传动构件，核心作用是实现单向运动锁止、间歇步进传动，避免负载反向溜车造成设备故障或安全事故。这套结构的核心逻辑是利用棘爪与棘轮轮齿的啮合特性，当主动摆杆带动棘爪往复摆动时，棘爪可在棘轮齿面滑过或嵌入齿槽推动棘轮转过固定角度，反向状态下棘爪会卡入齿槽阻止棘轮回转，整套动作不需要额外的电控锁止元件，纯机械结构即可实现可靠的单向传动与止逆功能。设计这套结构时，首先要根据应用场景的负载大小确定棘轮的模数与齿形参数，齿面倾角需要经过受力验算，保证棘爪在重力或弹簧力作用下能顺利滑入齿槽，不会出现脱啮、跳齿问题；棘爪的铰接点位置需要结合摆杆行程确定，

　　保证摆动过程中棘爪与轮齿的啮合深度不小于齿高的三分之二，同时避免棘爪在回程时与齿顶发生卡滞。从安装边界来看，棘轮中心的安装孔需要匹配传动轴的轴径公差，通常采用H7/k6的过渡配合保证传动同轴度，棘爪的铰接轴需要预留润滑通道，长期往复摆动工况下可加装含油衬套降低磨损；整套结构的径向尺寸需要匹配安装腔体的内部空间，棘爪摆臂的长度要根据单次步进需要的转角计算，避免摆角过大导致棘爪越过多个齿造成进给误差。实际应用中，这套结构可直接适配卷扬机构的止退需求，当起吊重物停止时，棘爪会自动卡入棘轮齿槽，阻止卷筒在重物重力作用下反向回转，不需要额外的制动器即可实现静态锁止；在生产线的间歇送料工位，可通过调整摆杆的摆动频率控制棘轮的步进速度，

　　实现定距送料的动作需求，相比槽轮机构，棘轮棘爪的结构更简单，加工成本更低，可在低速重载的工况下长期稳定运行。设计时还需要考虑棘爪的复位方式，重力复位的结构更适合垂直安装的场景，水平安装时则需要加装扭簧保证棘爪始终贴紧棘轮齿面，齿面的热处理硬度需要达到HRC45-50，避免长期啮合造成齿面磨损导致锁止失效，棘爪的尖端需要做小圆弧过渡，减少啮合冲击带来的应力集中，延长构件的使用寿命。
