间歇传动用棘轮棘爪机构结构设计

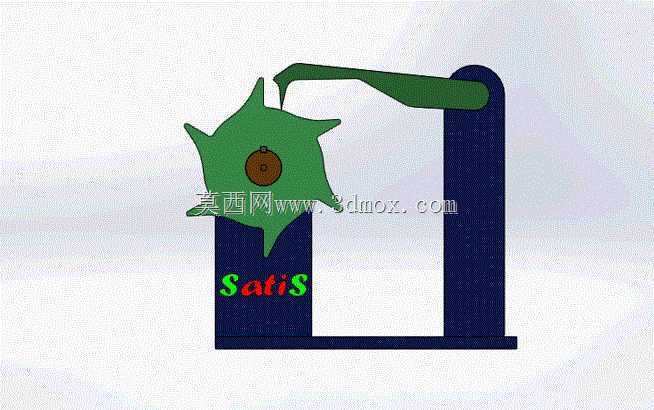

　　在各类需要实现单向间歇送进、防止逆转的机械设备中，棘轮棘爪是应用极为广泛的基础传动构件，从机床进给机构、起重设备止逆结构，到轻工机械的间歇送料工位，都能见到这类机构的身影。这套棘轮棘爪结构采用摆杆驱动式设计，核心传动逻辑依托棘爪与棘轮齿槽的啮合动作实现：当驱动摆杆往复摆动时，棘爪在重力或配套弹性件的作用下嵌入棘轮齿槽，推动棘轮沿设定方向转过固定角度，摆杆回程时棘爪沿棘轮齿背滑过，不会带动棘轮反转，同时配套的止逆棘爪可在驱动停止时卡入齿槽，避免负载带动棘轮倒转，保障工位定位精度与设备运行安全。

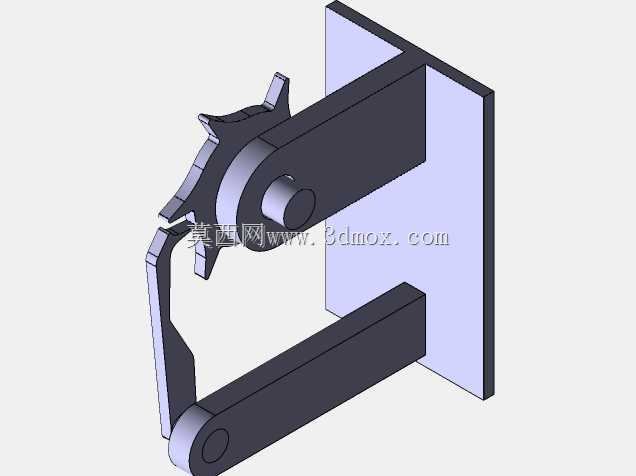

　　从结构设计细节来看，棘轮采用多齿对称布局，齿形经过啮合角校核，确保棘爪滑入、脱出过程无卡滞，齿面受力均匀，不会出现局部应力集中导致的齿部崩损；棘爪与摆杆采用铰接连接，铰接孔位置经过运动仿真验证，保证摆杆摆动行程内棘爪的有效啮合深度满足传动扭矩要求，同时不会出现齿顶干涉问题。整套机构的安装基准为底部一体式支座，支座上预留了棘轮转轴安装孔与摆杆铰接座的定位面，两个安装位的同轴度、垂直度公差按照通用机械传动件的常规精度要求设定，可直接适配常规型材机架的安装孔位，不需要额外加工复杂的转接结构。

　　设计过程中针对不同应用场景的适配性做了考量：棘轮的齿数可根据需要的单次进给角度调整，齿形角度兼顾传动效率与止逆可靠性，棘爪的工作端做了圆弧过渡处理，减少反复啮合过程中的磨损量，延长构件使用寿命。整套机构的运动逻辑经过运动仿真验证，摆杆在常规摆动角度范围内，棘爪的动作行程、啮合时序完全匹配设计预期，不会出现跳齿、滑齿问题，可直接用于进给机构的原理验证、小负载工位的传动结构搭建，也可作为教学演示模型展示间歇传动的核心工作原理，帮助设计人员快速理解棘轮棘爪的啮合特性与参数匹配逻辑，缩短同类机构的开发验证周期。在实际设备集成时，可根据传递扭矩的大小调整棘轮、棘爪的材质与热处理工艺，小负载轻载工位可采用工程塑料材质降低运行噪音，重载工位则选用合金结构钢并做齿面淬火处理，提升构件的耐磨性能与承载能力。
