方形轨道滑块齿轮联动传动结构

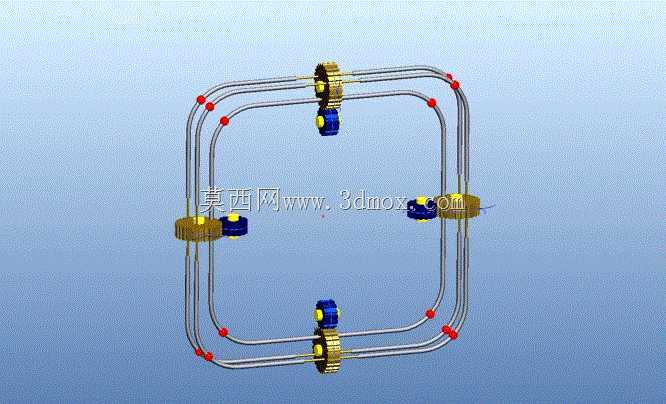

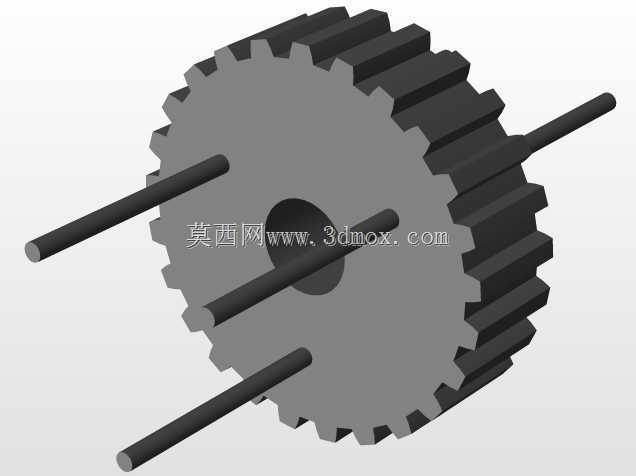

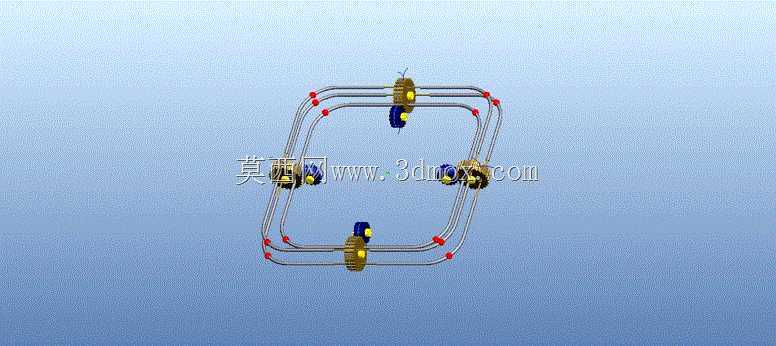

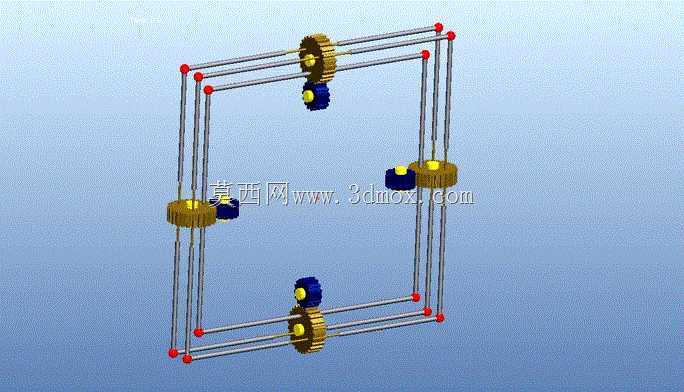

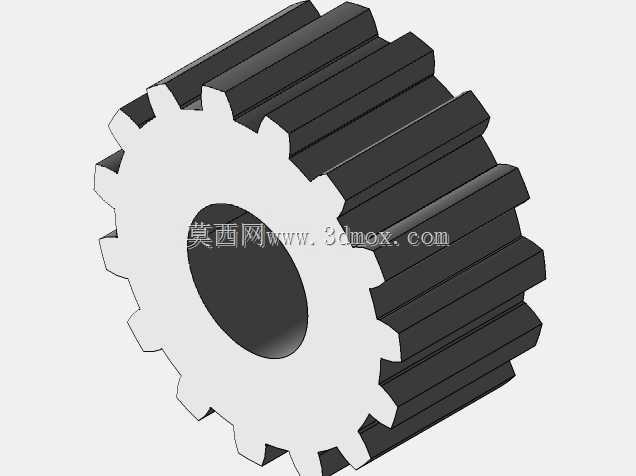

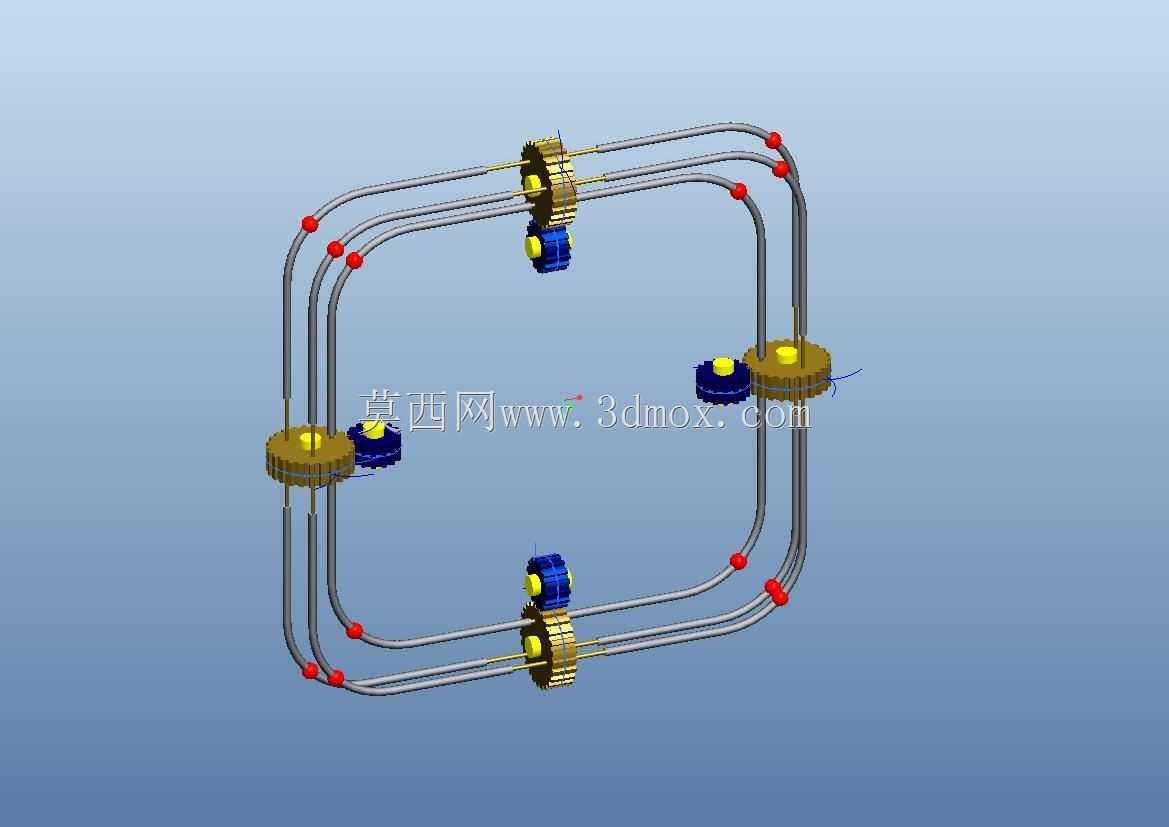

　　这套方形闭环轨道搭配滑块齿轮的联动结构，可适配多类需要循环往复换向传动的工位场景，常见于小型自动化演示教具、文创类机械玩具、轻型物料循环输送的非标工位中，能在有限的方形安装边界内实现多组执行件的同步循环动作，无需额外设置换向拨叉或行程开关即可完成沿轨道的连续循环运转。结构核心采用多组配对齿轮与滑块组件嵌套在平行排布的方形闭环金属导轨上，每组滑块集成了啮合齿轮与导向轮，导向轮卡入导轨的限位槽内，避免运转过程中出现脱轨或偏摆，齿轮与相邻的传动齿段啮合时，可将旋转动力转化为沿导轨方向的直线行进动力，当滑块运行至轨道的直角弯段时，齿轮与弯段处的弧形齿轨平顺啮合，完成90度转向的动力衔接，全程无传动死点，运转过程中动力传递连续无卡顿。

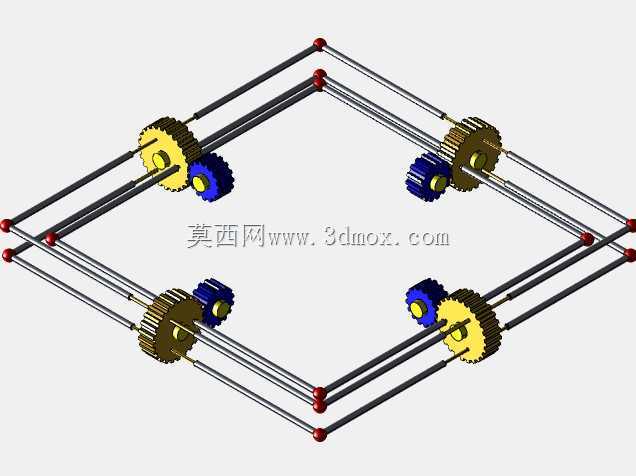

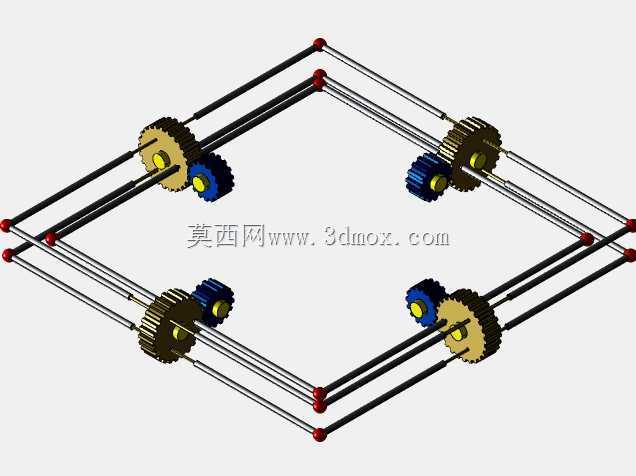

　　设计阶段优先考虑了轨道弯段的齿形过渡精度，将弯段齿轨的曲率与齿轮分度圆做了匹配计算，保证转向时齿轮的啮合侧隙保持在合理区间，避免转向时出现冲击或卡滞；导轨采用平行双杆结构，每组滑块配置四个导向轴承，分别贴合两根导轨的内外侧，可同时承受径向与轴向的负载，适配轻载场景下的长期循环运转。安装边界上，整套结构的外轮廓为规整方形，可直接嵌入方形设备的机架内部，无需额外预留不规则的安装空间，动力输入可任选其中一组齿轮的轴端连接驱动电机，即可带动所有滑块同步沿轨道循环行进，各滑块上可加装小型执行件，比如吸盘、拨杆、标识件等，完成对应工位的循环作业动作。结构的动力传递路径经过优化，相邻滑块之间通过导轨的刚性约束保持固定间距，不会出现传动累积误差，

　　多组滑块同步运转时的位置一致性较好，可用于需要多工位同步循环作业的轻型自动化场景，也可作为机械原理演示装置，直观展示齿轮啮合传动与直线、旋转运动转换的实际效果，整套结构的零件加工难度较低，导轨可采用标准圆棒裁切弯制，齿轮与滑块组件可采用常规机加工或3D打印制作，装配时仅需保证导轨的平行度与弯段齿轨的安装精度，即可实现顺畅的连续运转。
