多轮张紧皮带传动机构三维结构

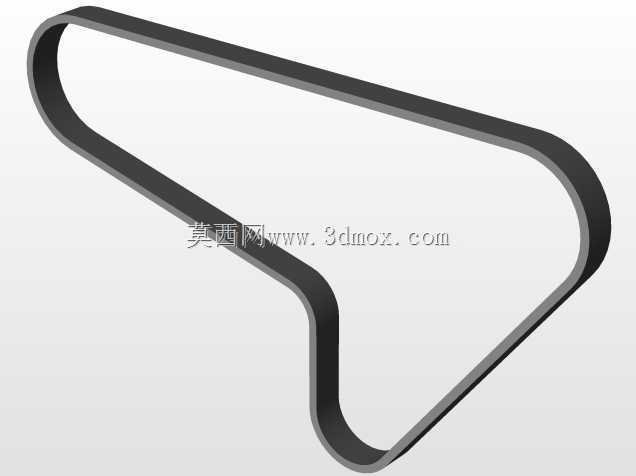

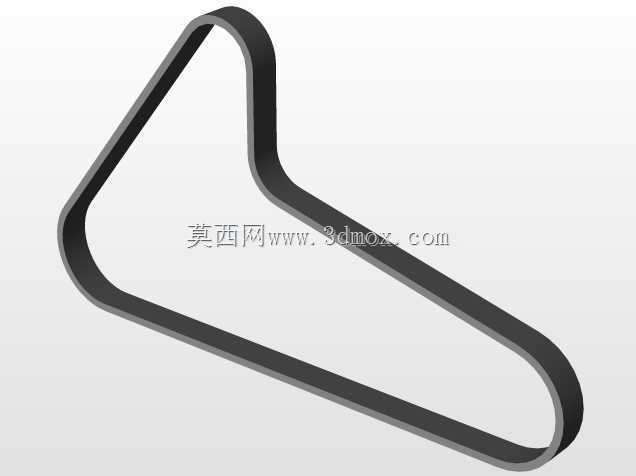

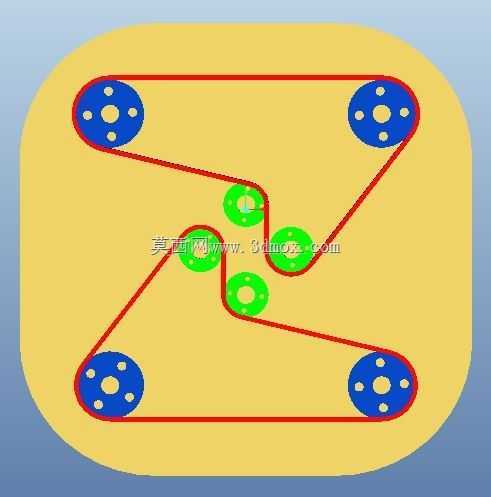

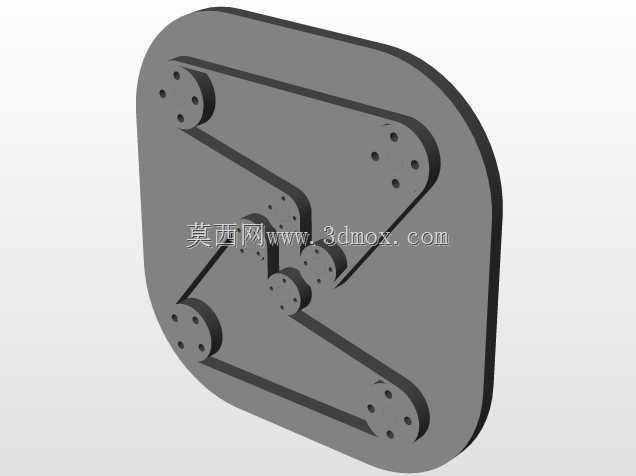

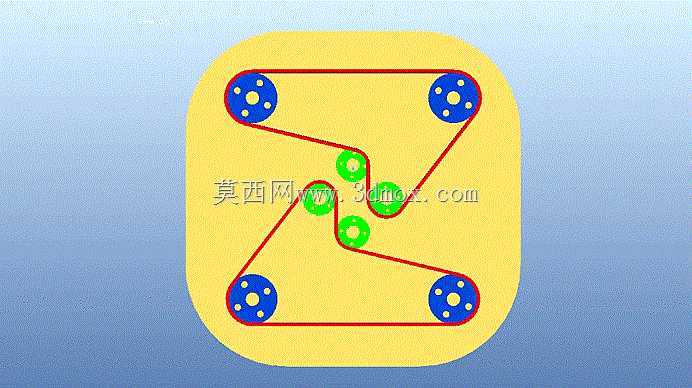

　　这套多轮组皮带传动结构，常见于轻工输送设备、小型自动化产线的动力传递环节，核心作用是在有限安装空间内完成多轴动力分流，同时通过中间张紧轮组维持皮带恒定张紧力，避免长距离传动下的皮带打滑、跳齿问题。从结构布局来看，四个大直径带轮分别布置在矩形安装板的四个角位，承担动力输入、输出以及传动方向换向的功能，三个小直径张紧轮呈折线排布在传动路径中段，将原本的矩形闭环传动路径调整为带折线的特殊绕向，这种设计主要是为了避让安装板中部的其他功能组件，比如传感器安装位、走线槽或者小型执行元件，不需要额外扩大安装板的外形尺寸就能完成传动路径规划。设计过程中首先要确定各带轮的中心距边界，四个角位带轮的中心距要匹配安装板的圆角轮廓，

　　避免皮带运行时与安装板边缘产生摩擦，中间张紧轮的位置需要反复调整，既要保证皮带与每个带轮的包角满足传动扭矩要求，又要让皮带的弯折角度控制在材料允许的疲劳范围内，防止长期运行出现皮带早期开裂。实际应用中，这种传动结构不需要额外设置皮带张紧调节机构，三个中间张紧轮的固定位置在装配时就可以通过垫片调整到合适的预紧量，日常维护只需要定期检查皮带磨损情况即可，相比普通的两带轮传动，这种布局能在相同的安装空间内实现更长的传动路径，同时将动力传递到四个不同的输出轴，适合多工位同步运转的小型设备，比如多工位转盘送料机构、小型包装设备的送膜组件。安装时需要注意所有带轮的端面要保持在同一平面，平面度误差要控制在0.1mm以内，否则皮带运行时会出现跑偏、

　　偏磨的问题，张紧轮的安装轴要保证足够的刚度，避免高速运转时出现轴的挠曲变形导致皮带跳动。皮带的选型要匹配传递的扭矩大小，这套结构的绕向设计能让皮带的正反两面都与带轮接触，因此要选用双面都能传递动力的平皮带或者同步带，不能使用仅单面有齿的普通同步带，否则中间张紧轮位置无法有效传递动力，还会加剧齿面磨损。
